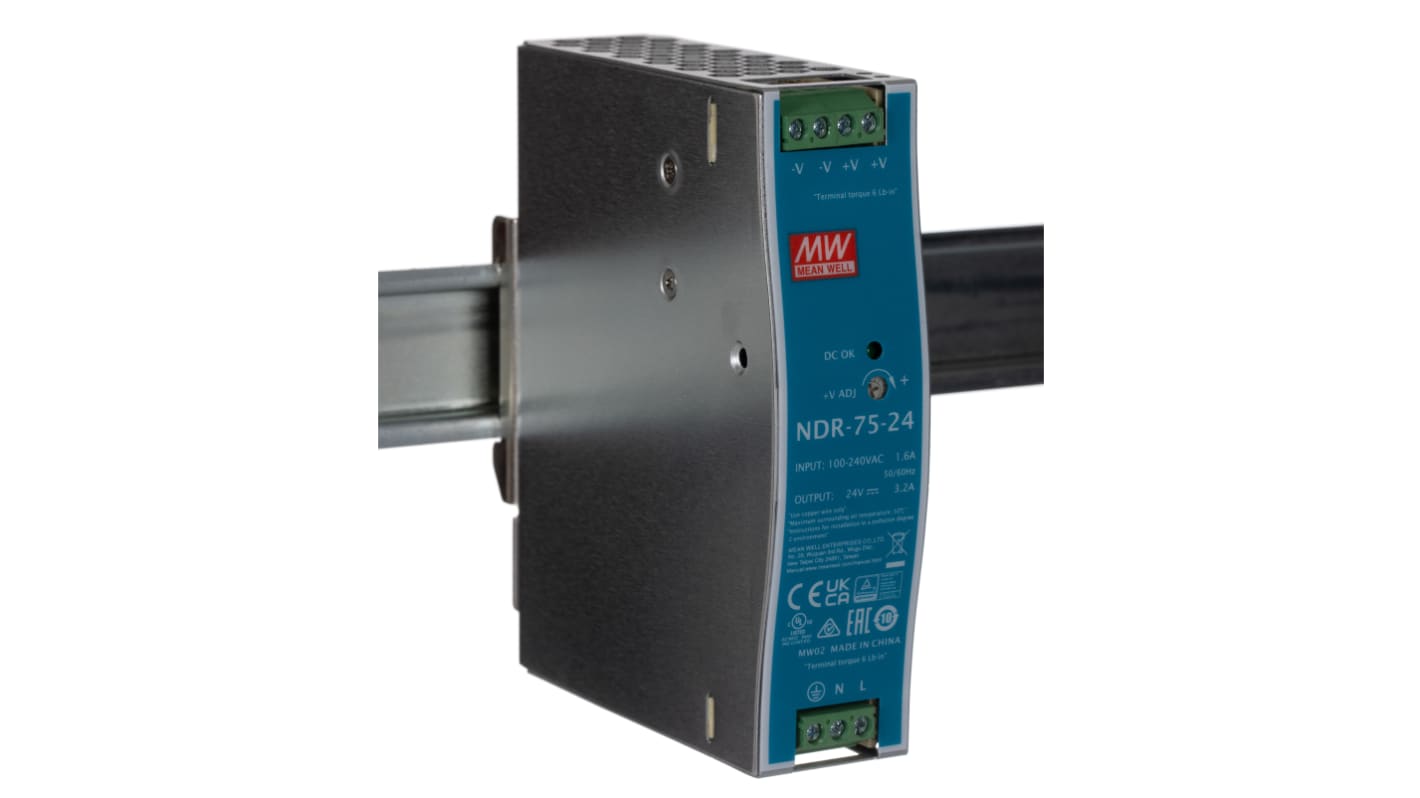

Alimentatore a montaggio su guida DIN MEAN WELL, 24V cc, 3.2A, 90 → 264V ca, 75W
- Codice RS:
- 122-2211
- Codice costruttore:
- NDR-75-24
- Costruttore:
- MEAN WELL
6 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
22 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Prezzo per Unità
40,50 €
(IVA esclusa)
49,41 €
(IVA inclusa)
| Unità | Per unità |
| 1 - 4 | 40,50 € |
| 5 - 9 | 38,47 € |
| 10 - 24 | 36,45 € |
| 25 - 49 | 34,43 € |
| 50 + | 32,40 € |
- Codice RS:
- 122-2211
- Codice costruttore:
- NDR-75-24
- Costruttore:
- MEAN WELL
Alimentatore per guida DIN a uscita singola Serie NDR Mean Well
Economici e sottili, gli alimentatori (PSU) della gamma NDR possono essere installati su guide di montaggio TS-35/7.5 o TS-35/15 e sono stati progettati per consentire il risparmio di spazio negli armadietti. L'intera serie è conforme a EN61000-3-2 ed è stata progettata con contenitore in metallo per migliorare la dissipazione di potenza degli alimentatori.
L'intera serie è in grado di funzionare tra -20 °C e 60 °C in convezione dell'aria.
L'intera serie è in grado di funzionare tra -20 °C e 60 °C in convezione dell'aria.
Caratteristiche e vantaggi
• Gamma completa/ingresso c.a. universale
• Protezioni contro cortocircuito / sovraccarico / sovratensione / sovratemperatura
• Possibilità di installazione su guida DIN TS-35/7.5 o 15
• Raffreddamento per convezione naturale
• Approvazione UL 508 (apparecchiature per il controllo industriale)
• Livello di immunità industriale EN61000-6-2 (EN50082-2)
• Test burn-in a pieno carico 100%
• 3 anni di garanzia
• Funzione PFC attiva incorporata (NDR-240 e NDR-480)
• Protezioni contro cortocircuito / sovraccarico / sovratensione / sovratemperatura
• Possibilità di installazione su guida DIN TS-35/7.5 o 15
• Raffreddamento per convezione naturale
• Approvazione UL 508 (apparecchiature per il controllo industriale)
• Livello di immunità industriale EN61000-6-2 (EN50082-2)
• Test burn-in a pieno carico 100%
• 3 anni di garanzia
• Funzione PFC attiva incorporata (NDR-240 e NDR-480)
Informazioni sull'applicazione del prodotto
L'alimentatore serie NDR di Mean Well è ideale per l'uso in sistemi di controllo industriale, apparecchiature di fabbricazione di semiconduttori, automazione industriale e apparecchiature elettro-meccaniche.
Perché utilizzare un alimentatore per guida DIN?
La flessibilità dei sistemi di montaggio per guida DIN consente l'installazione in tempi più brevi poiché tutti i dispositivi si innestano semplicemente nelle guide in metallo. Gli alimentatori possono essere organizzati facilmente su guide DIN all'interno di scatole a parete dove lo spazio è limitato. I dispositivi simili possono essere montati uno vicino all'altro riducendo la quantità di cablaggio richiesto. La maggior parte degli alimentatori sono raffreddati a convezione, pertanto non sono richieste ventole di raffreddamento.
Gli alimentatori c.a./c.c. su guida DIN sono ampiamente utilizzati in molte applicazioni industriali, di strumentazione e di automazione. Sono usati per alimentare un'ampia varietà di dispositivi ad azionamento c.c., tra cui sensori, motori, attuatori, solenoidi, relè e molto altro ancora.
Gli alimentatori c.a./c.c. su guida DIN sono ampiamente utilizzati in molte applicazioni industriali, di strumentazione e di automazione. Sono usati per alimentare un'ampia varietà di dispositivi ad azionamento c.c., tra cui sensori, motori, attuatori, solenoidi, relè e molto altro ancora.
Punti da considerare quando si acquista un alimentatore per guida DIN
Dimensioni per guida DIN - Ci sono tre tipi comuni di guide DIN. Profilo a cappello, sezione G e sezione C. La maggior parte hanno una profondità di 7,5 mm o 15 mm. Si consiglia di controllare se l'alimentatore è compatibile con la guida DIN utilizzata.
Tipi di protezione - È importante scegliere un alimentatore protetto da cortocircuito, sovraccarico, sovratemperatura o sovratensione. Alcuni alimentatori offrono anche una modalità hiccup che consente alla PSU di ripristinare il funzionamento dopo aver eliminato l'errore.
Tensione o corrente di uscita fissa o regolabile - In sistemi di prova è spesso conveniente avere la tensione c.c. regolabile; tuttavia, in altre applicazioni può essere importante un'alimentazione c.c. fissa.
Cablaggio e fili - Le linee di ingresso/uscita verso e dall'alimentatore devono essere più corte possibili con una grande area della sezione in modo da ridurre rumore e calore.
Efficienza - Scegliere un alimentatore con efficienza superiore all'89% per ridurre al minimo la quantità di dissipazione di potenza, soprattutto se il sistema si basa sul raffreddamento a convezione.
Gamma di tensioni di ingresso - Se l'alimentatore per guida DIN che si acquista deve essere utilizzato in Europa e Nord America, nonché nel Regno Unito, è necessaria una gamma di ingresso c.a. universale da 80 V c.a. a 264 V c.a.
Standard - Se l'alimentatore deve essere utilizzato negli Stati Uniti per il controllo di motori elettrici, deve essere conforme allo standard UL508, lo standard di sicurezza per le apparecchiature per il controllo industriali.
Alimentatore Mean Well NDR-75-24, 24 V, 3,2 A, 76,8 W
Efficienza 88 %
Attributo | Valore |
|---|---|
| Tipo | Commutatore |
| Tensione di uscita | 24V cc |
| Corrente di uscita | 3.2A |
| Tensione di ingresso c.a. o c.c. | c.a. |
| Tensione di uscita c.a. o c.c. | c.c. |
| Tensione in ingresso | 90 → 264V ca |
| Potenza nominale | 75W |
| Fase elettrica | 1 |
| Numero di uscite | 1 |
| Altezza | 125mm |
| Larghezza | 32mm |
| Profondità | 102mm |
| Serie | NDR |
| Gamma di regolazione della tensione di uscita | 24 → 28V |
| Tipo di montaggio | Montaggio su guida DIN |
| MTBF | 486.2kh |
| Regolazione del carico | ±1% |
| Temperatura massima | +70°C |
| Standard soddisfatti | Conformità RoHS, TUV EN 60950-1, UL 508 |
| Temperatura minima | -20°C |
| Caratteristiche speciali | Protezione contro la sovratensione e i cortocircuiti |
| Rumore e ondulazione | 120mV Pk-Pk |
- Codice RS:
- 122-2211
- Codice costruttore:
- NDR-75-24
- Costruttore:
- MEAN WELL
Alimentatore per guida DIN a uscita singola Serie NDR Mean Well
Economici e sottili, gli alimentatori (PSU) della gamma NDR possono essere installati su guide di montaggio TS-35/7.5 o TS-35/15 e sono stati progettati per consentire il risparmio di spazio negli armadietti. L'intera serie è conforme a EN61000-3-2 ed è stata progettata con contenitore in metallo per migliorare la dissipazione di potenza degli alimentatori.
L'intera serie è in grado di funzionare tra -20 °C e 60 °C in convezione dell'aria.
L'intera serie è in grado di funzionare tra -20 °C e 60 °C in convezione dell'aria.
Caratteristiche e vantaggi
• Gamma completa/ingresso c.a. universale
• Protezioni contro cortocircuito / sovraccarico / sovratensione / sovratemperatura
• Possibilità di installazione su guida DIN TS-35/7.5 o 15
• Raffreddamento per convezione naturale
• Approvazione UL 508 (apparecchiature per il controllo industriale)
• Livello di immunità industriale EN61000-6-2 (EN50082-2)
• Test burn-in a pieno carico 100%
• 3 anni di garanzia
• Funzione PFC attiva incorporata (NDR-240 e NDR-480)
• Protezioni contro cortocircuito / sovraccarico / sovratensione / sovratemperatura
• Possibilità di installazione su guida DIN TS-35/7.5 o 15
• Raffreddamento per convezione naturale
• Approvazione UL 508 (apparecchiature per il controllo industriale)
• Livello di immunità industriale EN61000-6-2 (EN50082-2)
• Test burn-in a pieno carico 100%
• 3 anni di garanzia
• Funzione PFC attiva incorporata (NDR-240 e NDR-480)
Informazioni sull'applicazione del prodotto
L'alimentatore serie NDR di Mean Well è ideale per l'uso in sistemi di controllo industriale, apparecchiature di fabbricazione di semiconduttori, automazione industriale e apparecchiature elettro-meccaniche.
Perché utilizzare un alimentatore per guida DIN?
La flessibilità dei sistemi di montaggio per guida DIN consente l'installazione in tempi più brevi poiché tutti i dispositivi si innestano semplicemente nelle guide in metallo. Gli alimentatori possono essere organizzati facilmente su guide DIN all'interno di scatole a parete dove lo spazio è limitato. I dispositivi simili possono essere montati uno vicino all'altro riducendo la quantità di cablaggio richiesto. La maggior parte degli alimentatori sono raffreddati a convezione, pertanto non sono richieste ventole di raffreddamento.
Gli alimentatori c.a./c.c. su guida DIN sono ampiamente utilizzati in molte applicazioni industriali, di strumentazione e di automazione. Sono usati per alimentare un'ampia varietà di dispositivi ad azionamento c.c., tra cui sensori, motori, attuatori, solenoidi, relè e molto altro ancora.
Gli alimentatori c.a./c.c. su guida DIN sono ampiamente utilizzati in molte applicazioni industriali, di strumentazione e di automazione. Sono usati per alimentare un'ampia varietà di dispositivi ad azionamento c.c., tra cui sensori, motori, attuatori, solenoidi, relè e molto altro ancora.
Punti da considerare quando si acquista un alimentatore per guida DIN
Dimensioni per guida DIN - Ci sono tre tipi comuni di guide DIN. Profilo a cappello, sezione G e sezione C. La maggior parte hanno una profondità di 7,5 mm o 15 mm. Si consiglia di controllare se l'alimentatore è compatibile con la guida DIN utilizzata.
Tipi di protezione - È importante scegliere un alimentatore protetto da cortocircuito, sovraccarico, sovratemperatura o sovratensione. Alcuni alimentatori offrono anche una modalità hiccup che consente alla PSU di ripristinare il funzionamento dopo aver eliminato l'errore.
Tensione o corrente di uscita fissa o regolabile - In sistemi di prova è spesso conveniente avere la tensione c.c. regolabile; tuttavia, in altre applicazioni può essere importante un'alimentazione c.c. fissa.
Cablaggio e fili - Le linee di ingresso/uscita verso e dall'alimentatore devono essere più corte possibili con una grande area della sezione in modo da ridurre rumore e calore.
Efficienza - Scegliere un alimentatore con efficienza superiore all'89% per ridurre al minimo la quantità di dissipazione di potenza, soprattutto se il sistema si basa sul raffreddamento a convezione.
Gamma di tensioni di ingresso - Se l'alimentatore per guida DIN che si acquista deve essere utilizzato in Europa e Nord America, nonché nel Regno Unito, è necessaria una gamma di ingresso c.a. universale da 80 V c.a. a 264 V c.a.
Standard - Se l'alimentatore deve essere utilizzato negli Stati Uniti per il controllo di motori elettrici, deve essere conforme allo standard UL508, lo standard di sicurezza per le apparecchiature per il controllo industriali.
Alimentatore Mean Well NDR-75-24, 24 V, 3,2 A, 76,8 W
Efficienza 88 %
Attributo | Valore |
|---|---|
| Tipo | Commutatore |
| Tensione di uscita | 24V cc |
| Corrente di uscita | 3.2A |
| Tensione di ingresso c.a. o c.c. | c.a. |
| Tensione di uscita c.a. o c.c. | c.c. |
| Tensione in ingresso | 90 → 264V ca |
| Potenza nominale | 75W |
| Fase elettrica | 1 |
| Numero di uscite | 1 |
| Altezza | 125mm |
| Larghezza | 32mm |
| Profondità | 102mm |
| Serie | NDR |
| Gamma di regolazione della tensione di uscita | 24 → 28V |
| Tipo di montaggio | Montaggio su guida DIN |
| MTBF | 486.2kh |
| Regolazione del carico | ±1% |
| Temperatura massima | +70°C |
| Standard soddisfatti | Conformità RoHS, TUV EN 60950-1, UL 508 |
| Temperatura minima | -20°C |
| Caratteristiche speciali | Protezione contro la sovratensione e i cortocircuiti |
| Rumore e ondulazione | 120mV Pk-Pk |
