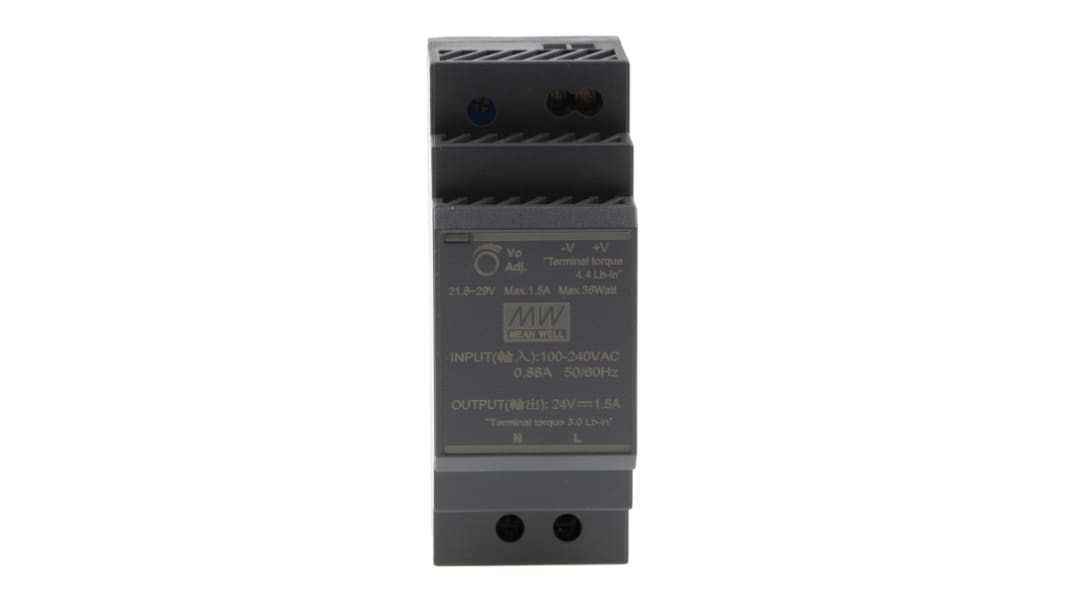

Alimentatore a montaggio su guida DIN MEAN WELL, 24V cc, 1.5A, 85 → 264 V ac, 120 → 370V cc, 36W
- Codice RS:
- 145-7868
- Codice costruttore:
- HDR-30-24
- Costruttore:
- MEAN WELL
29 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
271 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Prezzo per Unità
13,70 €
(IVA esclusa)
16,71 €
(IVA inclusa)
| Unità | Per unità |
| 1 - 4 | 13,70 € |
| 5 - 9 | 13,03 € |
| 10 + | 12,47 € |
- Codice RS:
- 145-7868
- Codice costruttore:
- HDR-30-24
- Costruttore:
- MEAN WELL
- Paese di origine:
- CN
Alimentatore guida DIN serie HDR Mean Well
Il modello HDR serie PSU è un alimentatore economico e ultra sottile, che può essere adattato per essere installato su TS-35/7.5 o guide DIN TS-35/15. Il corpo è stretto in larghezza per risparmiare spazio all'interno dell'armadietto. L'alimentatore serie HDR è stato progettato con contenitore in plastica che può efficacemente prevenire i rischi elettrici.
Caratteristiche e vantaggi
• Contenitore in plastica a forma di gradini
• Ingresso a gamma completa
• Compatti
• Classe di isolamento II
• Possibilità di installazione su guida DIN industriale TS-35/7.5 o 15
• Tensione di uscita c.c. regolabile
• Consumo energetico senza carico <0,3 W
Informazioni sull'applicazione del prodotto
• Sistemi di controllo industriale
• Building automation
• Automazione in fabbrica
• Apparecchiature elettro-meccaniche
• Sistema di controllo domestico
Perché utilizzare un alimentatore per guida DIN?
La flessibilità dei sistemi di montaggio per guida DIN consente l'installazione in tempi più brevi poiché tutti i dispositivi si innestano semplicemente nelle guide in metallo. Gli alimentatori possono essere organizzati facilmente su guide DIN all'interno di scatole a parete dove lo spazio è limitato. I dispositivi simili possono essere montati uno vicino all'altro riducendo la quantità di cablaggio richiesto. La maggior parte degli alimentatori sono raffreddati a convezione, pertanto non sono richieste ventole di raffreddamento.
Gli alimentatori c.a./c.c. su guida DIN sono ampiamente utilizzati in molte applicazioni industriali, di strumentazione e di automazione. Sono usati per alimentare un'ampia varietà di dispositivi ad azionamento c.c., tra cui sensori, motori, attuatori, solenoidi e relè.
Gli alimentatori c.a./c.c. su guida DIN sono ampiamente utilizzati in molte applicazioni industriali, di strumentazione e di automazione. Sono usati per alimentare un'ampia varietà di dispositivi ad azionamento c.c., tra cui sensori, motori, attuatori, solenoidi e relè.
Punti da considerare quando si acquista un alimentatore per guida DIN
Dimensioni per guida DIN - Ci sono tre tipi comuni di guide DIN. Profilo a cappello, sezione G e sezione C. La maggior parte hanno una profondità di 7,5 mm o 15 mm. Si consiglia di controllare se l'alimentatore è compatibile con la guida DIN utilizzata.
Tipi di protezione - È importante scegliere un alimentatore protetto da cortocircuito, sovraccarico, sovratemperatura o sovratensione. Alcuni alimentatori offrono anche una modalità hiccup che consente alla PSU di ripristinare il funzionamento dopo aver eliminato l'errore.
Tensione o corrente di uscita fissa o regolabile - In sistemi di prova è spesso conveniente avere la tensione c.c. regolabile; tuttavia, in altre applicazioni può essere importante un'alimentazione c.c. fissa.
Cablaggio e fili - Le linee di ingresso/uscita verso e dall'alimentatore devono essere più corte possibili con una grande area della sezione in modo da ridurre rumore e calore.
Efficienza - Scegliere un alimentatore con efficienza superiore all'89% per ridurre al minimo la quantità di dissipazione di potenza, soprattutto se il sistema si basa sul raffreddamento a convezione.
Gamma di tensioni di ingresso - Se l'alimentatore per guida DIN che si acquista deve essere utilizzato in Europa e Nord America, nonché nel Regno Unito, è necessaria una gamma di ingresso c.a. universale da 80 V c.a. a 264 V c.a.
Standard - Se l'alimentatore deve essere utilizzato negli Stati Uniti per il controllo di motori elettrici, deve essere conforme allo standard UL508, lo standard di sicurezza per le apparecchiature per il controllo industriali.
Standard
UL60950-1, UL508, TUV EN61558-2-16, approvato IEC60950-1; il disegno si riferisce a EN50178, TUV EN60950-1
Mean Well
Attributo | Valore |
|---|---|
| Tipo | Commutatore |
| Tensione di uscita | 24V cc |
| Corrente di uscita | 1.5A |
| Tensione di uscita c.a. o c.c. | c.c. |
| Tensione in ingresso | 85 → 264 V ac, 120 → 370V cc |
| Potenza nominale | 36W |
| Fase elettrica | 1 |
| Numero di uscite | 1 |
| Altezza | 90mm |
| Larghezza | 35mm |
| Profondità | 54.5mm |
| Serie | HDR |
| Regolazione del carico | ±1% |
| Tipo di montaggio | Montaggio su guida DIN |
| Gamma di regolazione della tensione di uscita | 21.6 → 29V |
| MTBF | 968.1kh |
| Standard soddisfatti | Conformità RoHS, TUV EN 60950-1, UL 508 |
| Temperatura massima | +70°C |
| Caratteristiche speciali | Piccolo e compatto |
| Temperatura minima | -30°C |
| Rumore e ondulazione | 150mV Pk-Pk |
- Codice RS:
- 145-7868
- Codice costruttore:
- HDR-30-24
- Costruttore:
- MEAN WELL
- Paese di origine:
- CN
Alimentatore guida DIN serie HDR Mean Well
Il modello HDR serie PSU è un alimentatore economico e ultra sottile, che può essere adattato per essere installato su TS-35/7.5 o guide DIN TS-35/15. Il corpo è stretto in larghezza per risparmiare spazio all'interno dell'armadietto. L'alimentatore serie HDR è stato progettato con contenitore in plastica che può efficacemente prevenire i rischi elettrici.
Caratteristiche e vantaggi
• Contenitore in plastica a forma di gradini
• Ingresso a gamma completa
• Compatti
• Classe di isolamento II
• Possibilità di installazione su guida DIN industriale TS-35/7.5 o 15
• Tensione di uscita c.c. regolabile
• Consumo energetico senza carico <0,3 W
Informazioni sull'applicazione del prodotto
• Sistemi di controllo industriale
• Building automation
• Automazione in fabbrica
• Apparecchiature elettro-meccaniche
• Sistema di controllo domestico
Perché utilizzare un alimentatore per guida DIN?
La flessibilità dei sistemi di montaggio per guida DIN consente l'installazione in tempi più brevi poiché tutti i dispositivi si innestano semplicemente nelle guide in metallo. Gli alimentatori possono essere organizzati facilmente su guide DIN all'interno di scatole a parete dove lo spazio è limitato. I dispositivi simili possono essere montati uno vicino all'altro riducendo la quantità di cablaggio richiesto. La maggior parte degli alimentatori sono raffreddati a convezione, pertanto non sono richieste ventole di raffreddamento.
Gli alimentatori c.a./c.c. su guida DIN sono ampiamente utilizzati in molte applicazioni industriali, di strumentazione e di automazione. Sono usati per alimentare un'ampia varietà di dispositivi ad azionamento c.c., tra cui sensori, motori, attuatori, solenoidi e relè.
Gli alimentatori c.a./c.c. su guida DIN sono ampiamente utilizzati in molte applicazioni industriali, di strumentazione e di automazione. Sono usati per alimentare un'ampia varietà di dispositivi ad azionamento c.c., tra cui sensori, motori, attuatori, solenoidi e relè.
Punti da considerare quando si acquista un alimentatore per guida DIN
Dimensioni per guida DIN - Ci sono tre tipi comuni di guide DIN. Profilo a cappello, sezione G e sezione C. La maggior parte hanno una profondità di 7,5 mm o 15 mm. Si consiglia di controllare se l'alimentatore è compatibile con la guida DIN utilizzata.
Tipi di protezione - È importante scegliere un alimentatore protetto da cortocircuito, sovraccarico, sovratemperatura o sovratensione. Alcuni alimentatori offrono anche una modalità hiccup che consente alla PSU di ripristinare il funzionamento dopo aver eliminato l'errore.
Tensione o corrente di uscita fissa o regolabile - In sistemi di prova è spesso conveniente avere la tensione c.c. regolabile; tuttavia, in altre applicazioni può essere importante un'alimentazione c.c. fissa.
Cablaggio e fili - Le linee di ingresso/uscita verso e dall'alimentatore devono essere più corte possibili con una grande area della sezione in modo da ridurre rumore e calore.
Efficienza - Scegliere un alimentatore con efficienza superiore all'89% per ridurre al minimo la quantità di dissipazione di potenza, soprattutto se il sistema si basa sul raffreddamento a convezione.
Gamma di tensioni di ingresso - Se l'alimentatore per guida DIN che si acquista deve essere utilizzato in Europa e Nord America, nonché nel Regno Unito, è necessaria una gamma di ingresso c.a. universale da 80 V c.a. a 264 V c.a.
Standard - Se l'alimentatore deve essere utilizzato negli Stati Uniti per il controllo di motori elettrici, deve essere conforme allo standard UL508, lo standard di sicurezza per le apparecchiature per il controllo industriali.
Standard
UL60950-1, UL508, TUV EN61558-2-16, approvato IEC60950-1; il disegno si riferisce a EN50178, TUV EN60950-1
Mean Well
Attributo | Valore |
|---|---|
| Tipo | Commutatore |
| Tensione di uscita | 24V cc |
| Corrente di uscita | 1.5A |
| Tensione di uscita c.a. o c.c. | c.c. |
| Tensione in ingresso | 85 → 264 V ac, 120 → 370V cc |
| Potenza nominale | 36W |
| Fase elettrica | 1 |
| Numero di uscite | 1 |
| Altezza | 90mm |
| Larghezza | 35mm |
| Profondità | 54.5mm |
| Serie | HDR |
| Regolazione del carico | ±1% |
| Tipo di montaggio | Montaggio su guida DIN |
| Gamma di regolazione della tensione di uscita | 21.6 → 29V |
| MTBF | 968.1kh |
| Standard soddisfatti | Conformità RoHS, TUV EN 60950-1, UL 508 |
| Temperatura massima | +70°C |
| Caratteristiche speciali | Piccolo e compatto |
| Temperatura minima | -30°C |
| Rumore e ondulazione | 150mV Pk-Pk |
