Alimentatore a montaggio su guida DIN MEAN WELL, 48V cc, 1.25A, 85 → 264 V ac, 120 → 370V cc, 60W

Codice RS:: 145-7874
Codice costruttore:: HDR-60-48
Costruttore:: MEAN WELL

Alimentatore a montaggio su guida DIN MEAN WELL, 48V cc, 1.25A, 85 → 264 V ac, 120 → 370V cc, 60W

25 Disponibile per la consegna entro 4 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa)

Prezzo per Unità

34,09 €

(IVA esclusa)

41,59 €

(IVA inclusa)

Unità	Per unità
1 - 4	34,09 €
5 - 9	32,53 €
10 +	31,14 €

Codice RS:: 145-7874
Codice costruttore:: HDR-60-48
Costruttore:: MEAN WELL

Documentazione Tecnica

Datasheet

Normative

Paese di origine:: CN

Dettagli prodotto

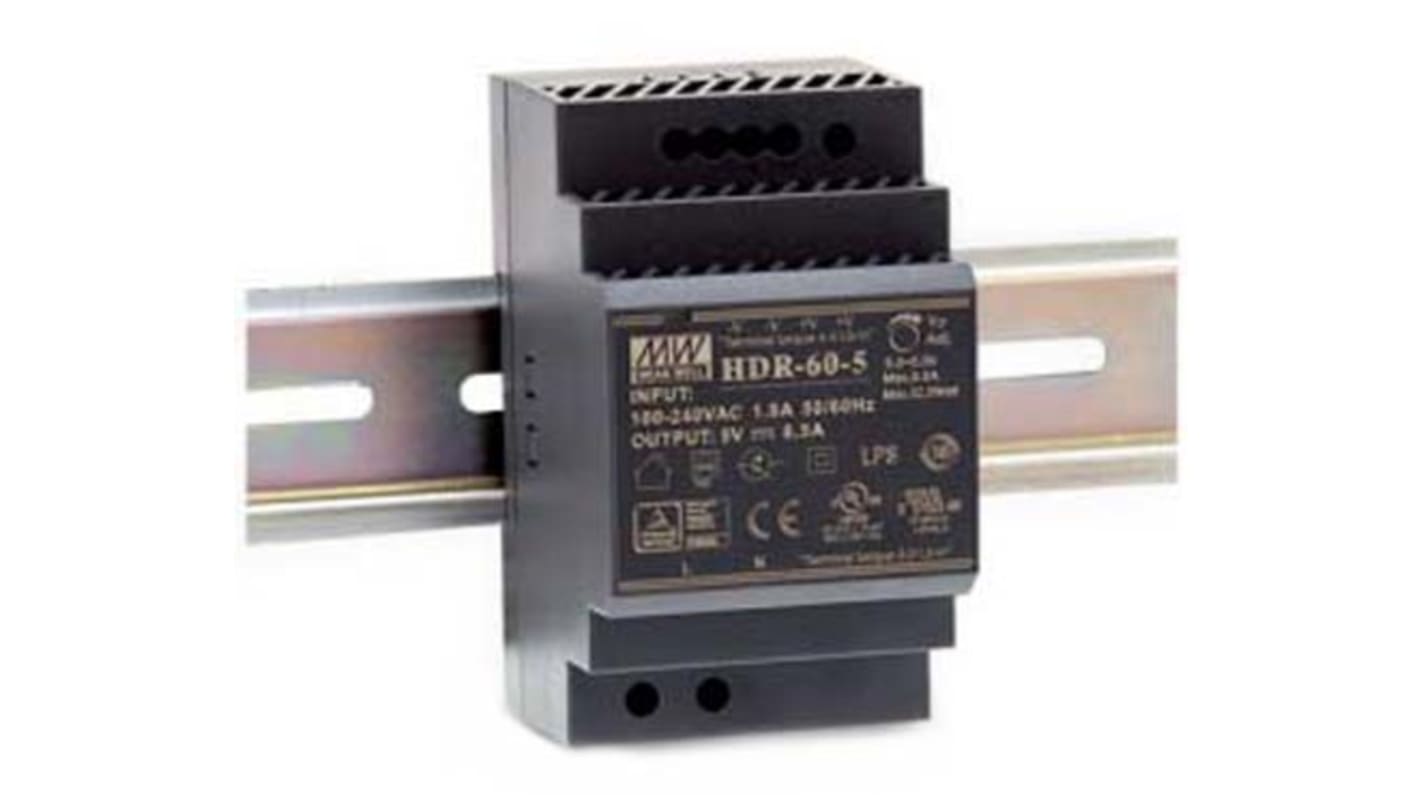

Alimentatore guida DIN serie HDR Mean Well

Il modello HDR serie PSU è un alimentatore economico e ultra sottile, che può essere adattato per essere installato su TS-35/7.5 o guide DIN TS-35/15. Il corpo è stretto in larghezza per risparmiare spazio all'interno dell'armadietto. L'alimentatore serie HDR è stato progettato con contenitore in plastica che può efficacemente prevenire i rischi elettrici.

Caratteristiche e vantaggi

• Contenitore in plastica a forma di gradini

• Ingresso a gamma completa

• Compatti

• Classe di isolamento II

• Possibilità di installazione su guida DIN industriale TS-35/7.5 o 15

• Tensione di uscita c.c. regolabile

• Consumo energetico senza carico <0,3 W

Informazioni sull'applicazione del prodotto

• Sistemi di controllo industriale

• Building automation

• Automazione in fabbrica

• Apparecchiature elettro-meccaniche

• Sistema di controllo domestico

Perché utilizzare un alimentatore per guida DIN?

La flessibilità dei sistemi di montaggio per guida DIN consente l'installazione in tempi più brevi poiché tutti i dispositivi si innestano semplicemente nelle guide in metallo. Gli alimentatori possono essere organizzati facilmente su guide DIN all'interno di scatole a parete dove lo spazio è limitato. I dispositivi simili possono essere montati uno vicino all'altro riducendo la quantità di cablaggio richiesto. La maggior parte degli alimentatori sono raffreddati a convezione, pertanto non sono richieste ventole di raffreddamento.
Gli alimentatori c.a./c.c. su guida DIN sono ampiamente utilizzati in molte applicazioni industriali, di strumentazione e di automazione. Sono usati per alimentare un'ampia varietà di dispositivi ad azionamento c.c., tra cui sensori, motori, attuatori, solenoidi e relè.

Punti da considerare quando si acquista un alimentatore per guida DIN

Dimensioni per guida DIN - Ci sono tre tipi comuni di guide DIN. Profilo a cappello, sezione G e sezione C. La maggior parte hanno una profondità di 7,5 mm o 15 mm. Si consiglia di controllare se l'alimentatore è compatibile con la guida DIN utilizzata.

Tipi di protezione - È importante scegliere un alimentatore protetto da cortocircuito, sovraccarico, sovratemperatura o sovratensione. Alcuni alimentatori offrono anche una modalità hiccup che consente alla PSU di ripristinare il funzionamento dopo aver eliminato l'errore.

Tensione o corrente di uscita fissa o regolabile - In sistemi di prova è spesso conveniente avere la tensione c.c. regolabile; tuttavia, in altre applicazioni può essere importante un'alimentazione c.c. fissa.

Cablaggio e fili - Le linee di ingresso/uscita verso e dall'alimentatore devono essere più corte possibili con una grande area della sezione in modo da ridurre rumore e calore.

Efficienza - Scegliere un alimentatore con efficienza superiore all'89% per ridurre al minimo la quantità di dissipazione di potenza, soprattutto se il sistema si basa sul raffreddamento a convezione.

Gamma di tensioni di ingresso - Se l'alimentatore per guida DIN che si acquista deve essere utilizzato in Europa e Nord America, nonché nel Regno Unito, è necessaria una gamma di ingresso c.a. universale da 80 V c.a. a 264 V c.a.

Standard - Se l'alimentatore deve essere utilizzato negli Stati Uniti per il controllo di motori elettrici, deve essere conforme allo standard UL508, lo standard di sicurezza per le apparecchiature per il controllo industriali.

Standard

UL60950-1, UL508, TUV EN61558-2-16, approvato IEC60950-1; il disegno si riferisce a EN50178, TUV EN60950-1

Mean Well

Specifiche

Attributo	Valore
Serie	HDR
Tipo	Commutatore
Fase elettrica	1
Tensione in ingresso	85 → 264 V ac, 120 → 370V cc
Tensione di uscita c.a. o c.c.	c.c.
Tensione di uscita	48V cc
Corrente di uscita	1.25A
Potenza nominale	60W
Numero di uscite	1
Dimensioni	52.5 x 54.5 x 90mm
Profondità	54.5mm
Larghezza	52.5mm
Altezza	90mm
Gamma di regolazione della tensione di uscita	43.2 → 55.2V
MTBF	927.6kh
Rumore e ondulazione	150mV Pk-Pk
Temperatura minima	-30°C
Regolazione del carico	±1%
Standard soddisfatti	Conformità RoHS, TUV EN 60950-1, UL 508
Tipo di montaggio	Montaggio su guida DIN
Caratteristiche speciali	Piccolo e compatto
Temperatura massima	+70°C
