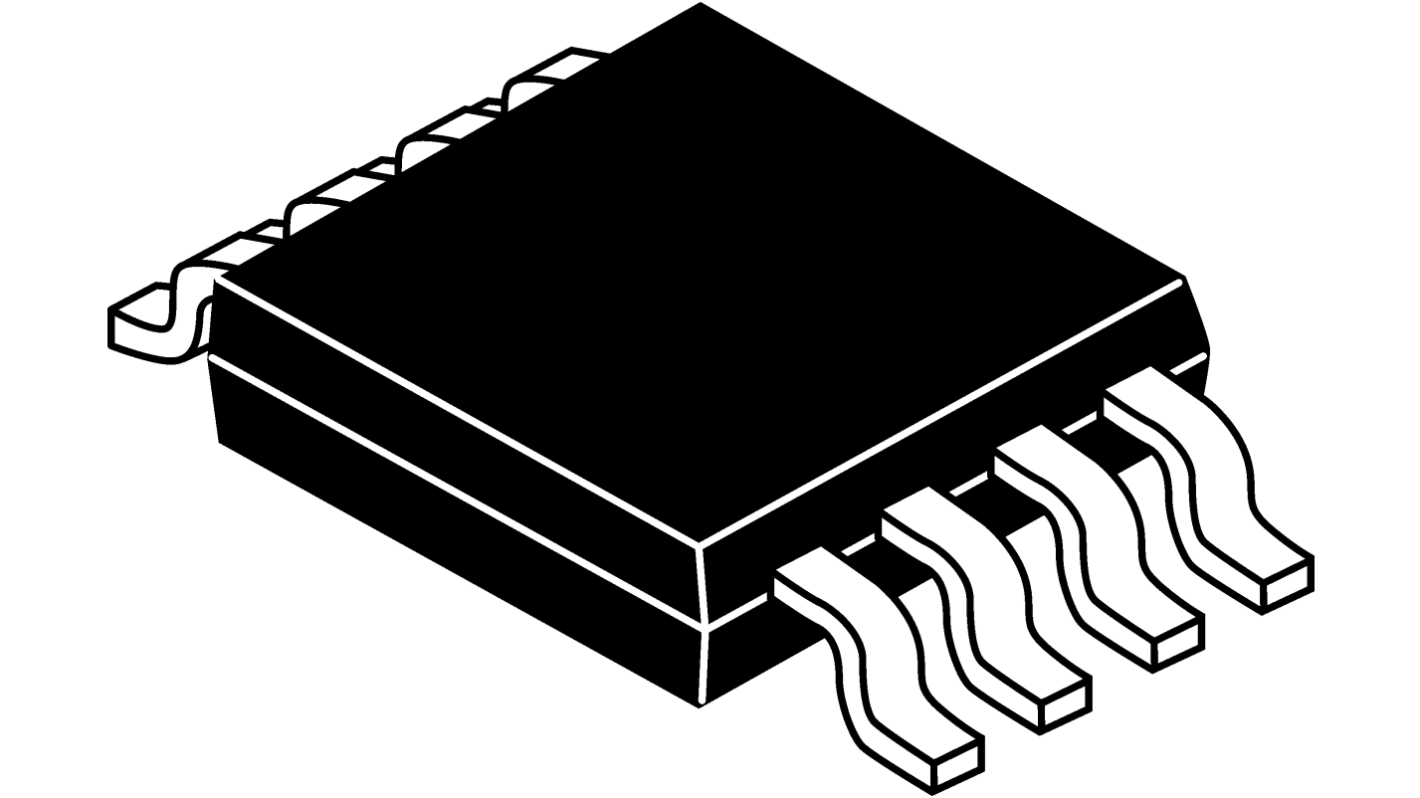

Amplificatore operazionale onsemi, , SMD, alimentazione singola, Micro

Gli amplificatori operazionali MC33201/2/4, NCV33202/4 ON Semiconductor garantiscono il funzionamento Rail-to-Rail sia sull'ingresso sia sull'uscita. Gli ingressi sono di 200 mV oltre le guide di alimentazione senza inversione di fase sulle uscite e l’uscita può oscillare entro 50 mV per ogni guida. Questo funzionamento Rail-to-Rail consente di utilizzare appieno la gamma di tensione di alimentazione disponibile.

Le tecniche di potenziamento della corrente di uscita erogano un'elevata capacità di corrente di uscita pur mantenendo al minimo la corrente di drain dell'amplificatore. La bassa rumorosità e la distorsione ridotta, unite a un'elevata velocità di risposta e alla capacità di pilotaggio, li rendono ideali per le applicazioni audio.

Funzionamento a bassa tensione, ad alimentazione singola (da +1,8 V e massa a +12 V e massa)
Gamma di tensioni di ingresso comprendente guide di alimentazione
La tensione di uscita oscilla entro 50 mV su entrambe le guide
Nessuna inversione di fase in uscita per i segnali di ingresso in eccesso
Corrente di uscita elevata (ISC = 80 mA)
Bassa corrente di alimentazione (ID = 0,9 mA)
Capacità di comando uscita 600 W
Prodotto guadagno-larghezza di banda = 2,2 MHz

Funzionamento a bassa tensione, ad alimentazione singola (da +1,8 V e massa a +12 V e massa)
Gamma di tensioni di ingresso comprendente guide di alimentazione
La tensione di uscita oscilla entro 50 mV su entrambe le guide
Nessuna inversione di fase in uscita per i segnali di ingresso in eccesso
Corrente di uscita elevata (ISC = 80 ma, tip.)
Bassa Corrente di alimentazione (ID = 0,9 ma, tip.)
Capacità di comando uscita 600 W
Intervalli Di Temperatura D'Esercizio estesi (da -40 a +105°C e da -55° a +125°C)
Prodotto Tipico Di Larghezza Di Banda Di Guadagno = 2,2 Mhz
