Regolatore switching regolabile Microchip, uscita 12V, Foro passante, 3 A 1
- Codice RS:
- 177-1883
- Codice costruttore:
- LM2576-12WT
- Costruttore:
- Microchip
Prezzo per 1 confezione da 5 unità*
7,68 €
(IVA esclusa)
9,37 €
(IVA inclusa)
Consegna GRATUITA per ordini a partire da 60,00 €
Ultimi pezzi su RS
- 15 unità pronte per la spedizione da un'altra sede
- Ultime 5 unità in spedizione dal 12 maggio 2026
Unità | Per unità | Per confezione* |
|---|---|---|
| 5 + | 1,536 € | 7,68 € |
*prezzo indicativo
- Codice RS:
- 177-1883
- Codice costruttore:
- LM2576-12WT
- Costruttore:
- Microchip
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | Microchip | |
| Tipo prodotto | Regolatore switching regolabile | |
| Tensione di uscita 1 | 12V | |
| Corrente di uscita | 3A | |
| Tipo montaggio | Foro passante | |
| Numero di uscite | 1 | |
| Efficienza | 80% | |
| Temperatura massima di funzionamento | 85°C | |
| Minima temperatura operativa | -40°C | |
| Serie | LM2576 | |
| Numero aghi | 5 | |
| Tipo di package | TO-220 | |
| Profondità | 14.68mm | |
| Larghezza | 4.5mm | |
| Standard/Approvazioni | RoHS | |
| Lunghezza | 10.16mm | |
| Tensione massima di ingresso | 40V | |
| Tensione minima di ingresso | 4V | |
| Seleziona tutto | ||
|---|---|---|
Marchio Microchip | ||
Tipo prodotto Regolatore switching regolabile | ||
Tensione di uscita 1 12V | ||
Corrente di uscita 3A | ||
Tipo montaggio Foro passante | ||
Numero di uscite 1 | ||
Efficienza 80% | ||
Temperatura massima di funzionamento 85°C | ||
Minima temperatura operativa -40°C | ||
Serie LM2576 | ||
Numero aghi 5 | ||
Tipo di package TO-220 | ||
Profondità 14.68mm | ||
Larghezza 4.5mm | ||
Standard/Approvazioni RoHS | ||
Lunghezza 10.16mm | ||
Tensione massima di ingresso 40V | ||
Tensione minima di ingresso 4V | ||
Regolatore switching Microchip Technology

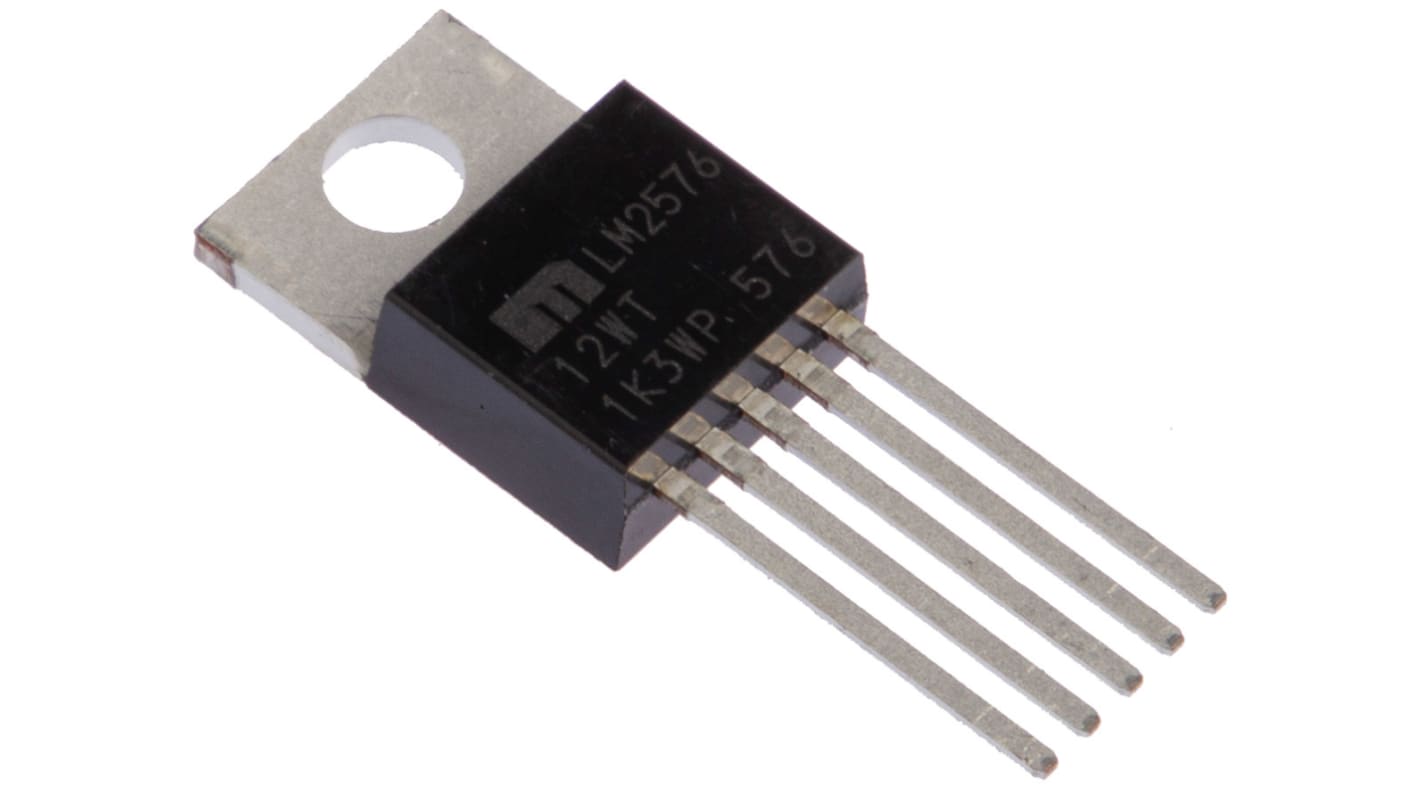

Il tipo di contenitore TO-220 di Microchip Technology è un regolatore di commutazione regolabile a 1 canale per montaggio a foro passante con 5 pin. Questi circuiti integrati monolitici forniscono tutte le funzioni attive per un regolatore di commutazione step-down (buck). Le versioni regolabili hanno una gamma di tensioni di uscita compresa tra 1,23 V e 37 V.
Caratteristiche e vantaggi
• Bruciatura limite termica elettrica al 100%
• Oscillatore interno a frequenza fissa 52 kHz
>
• Versione regolabile: ±2% max. tensione di feedback
• Versione fissa: tensione di uscita max. ±3%
• Corrente di uscita garantita di 3 A
<
• Richiede solo 4 componenti esterni
• Protezione termica e limitazione di corrente
• Utilizza induttori standard facilmente reperibili
• La tensione sopra la linea e le condizioni di carico specificate sono
• Ampia gamma di tensioni di ingresso: da 4 V a 40 V
Applicazioni
• Pre-regolatore efficiente per regolatori lineari
• Convertitore flyback isolato che utilizza un numero minimo di componenti esterni
• Convertitore boost negativo
• Regolatori di commutazione su scheda
• Convertitore positivo-negativo (inversione Buck-Boost)
• Semplice elevata efficienza
