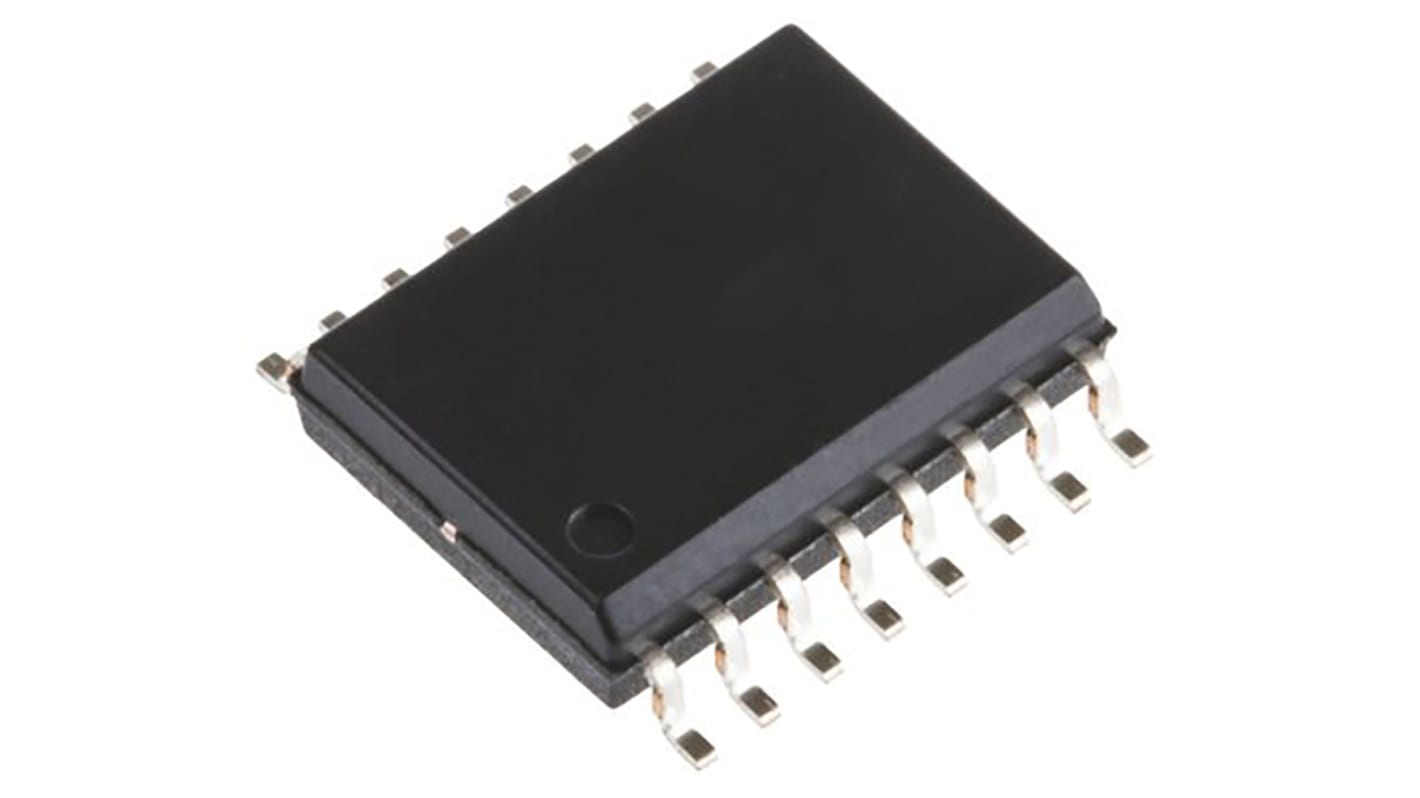

Buffer clock PLL CY2292FXC, 3 elementi 30MHz max, SOIC 16 Pin

Il modello CY2292 è una famiglia di generatori di clock di terza generazione. Il modello CY2292 è compatibile con gli standard industriali ICD2023 e ICD2028 e continua la propria tradizione fornendo un elevato livello di funzioni personalizzabili per soddisfare le diverse esigenze di generazione di clock delle schede madri moderne e di altri sistemi sincroni. Tutte le parti forniscono un set di clock altamente configurabile per le applicazioni con scheda madre per PC. Ciascuna delle quattro uscite di clock configurabili (CLKA-CLKD) può essere assegnata a 1 di 30 frequenze in qualsiasi combinazione. Le uscite multiple configurate per le stesse frequenze o le relative frequenze hanno un basso disallineamento (inferiore a 500 ps), fornendo in effetti buffering on-chip per i segnali molto caricati. Il modello CY2292 può essere configurato per il funzionamento a 5 V o 3,3 V. Le tabelle ROM interne utilizzano la tecnologia EPROM, consentendo la personalizzazione completa delle frequenze di uscita. L'oscillatore di riferimento è progettato per cristalli da 10 MHz a 25 MHz, fornendo una maggiore flessibilità. Questo cristallo non richiede componenti esterni. In alternativa, può essere utilizzato un clock di riferimento esterno di frequenza compresa tra 1 MHz e 30 MHz.
