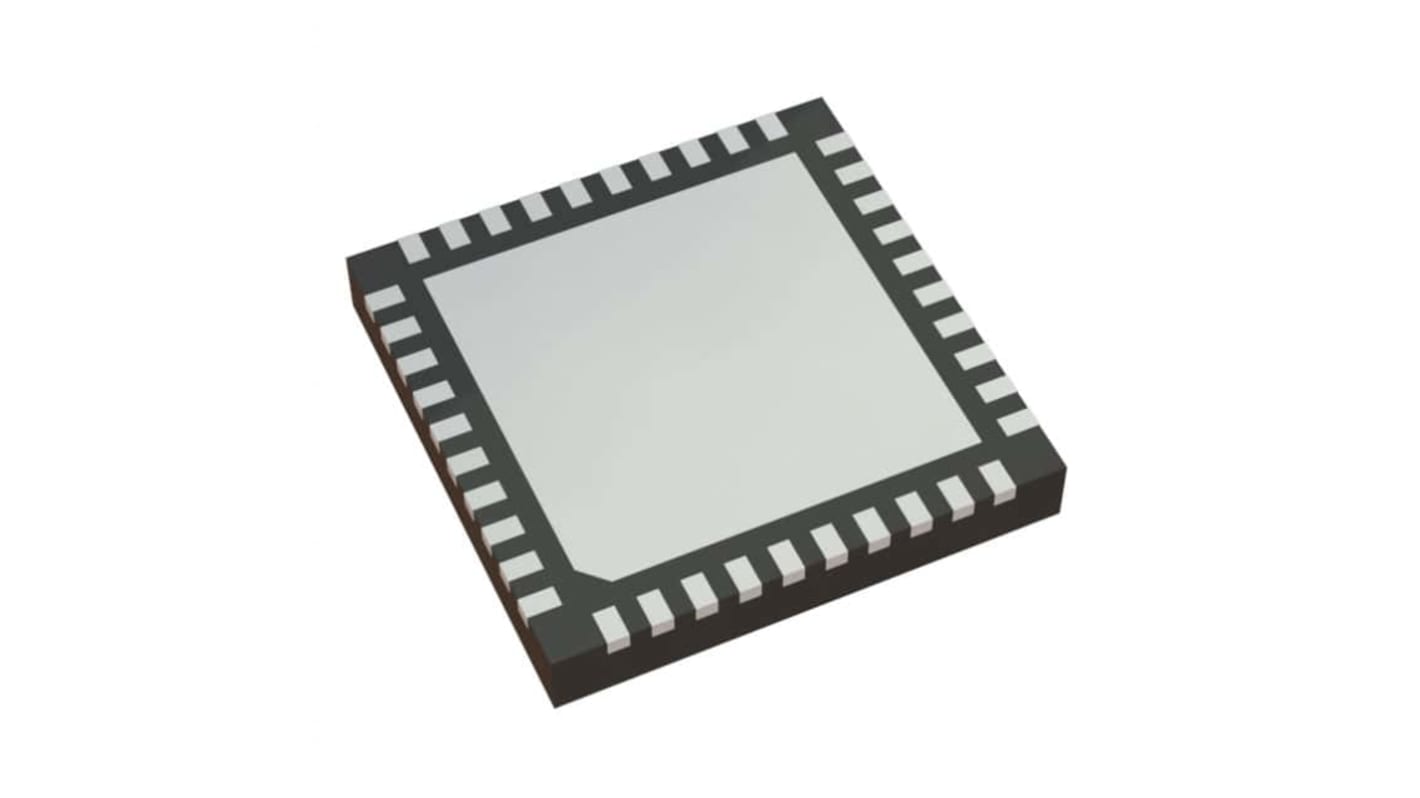

Buffer di clock 8T49N242-999NLGI 875MHz max, VFQFN 40 Pin
- Codice RS:
- 250-3482
- Codice costruttore:
- 8T49N242-999NLGI
- Costruttore:
- Renesas Electronics
Prezzo per 1 vassoio da 490 unità*
2837,59 €
(IVA esclusa)
3461,85 €
(IVA inclusa)
Consegna GRATUITA per ordini a partire da 60,00 €
Temporaneamente esaurito
- 490 unità pronte per la spedizione da un'altra sede
Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".
Unità | Per unità | Per Vassoio* |
|---|---|---|
| 490 + | 5,791 € | 2.837,59 € |
*prezzo indicativo
- Codice RS:
- 250-3482
- Codice costruttore:
- 8T49N242-999NLGI
- Costruttore:
- Renesas Electronics
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | Renesas Electronics | |
| Corrente di alimentazione massima | 47 mA | |
| Frequenza massima in ingresso | 875MHz | |
| Tipo di montaggio | Montaggio superficiale | |
| Tipo di package | VFQFN | |
| Numero pin | 40 | |
| Seleziona tutto | ||
|---|---|---|
Marchio Renesas Electronics | ||
Corrente di alimentazione massima 47 mA | ||
Frequenza massima in ingresso 875MHz | ||
Tipo di montaggio Montaggio superficiale | ||
Tipo di package VFQFN | ||
Numero pin 40 | ||
Il traduttore di frequenza Renesas Electronics è dotato di un PLL a feedback frazionario che può essere utilizzato come attenuatore di jitter e traduttore di frequenza. È dotato di quattro divisori di uscita interi, che consentono la generazione di fino a quattro diverse frequenze di uscita, che vanno da 8 kHz a 1 GHz. Queste frequenze sono completamente indipendenti dalle frequenze di riferimento di ingresso e dalla frequenza di riferimento del cristallo. Le uscite possono selezionare tra i livelli di uscita LVPECL, LVDS, HCSL o LVCMOS.
Accetta fino a due clock di ingresso differenziali o a terminazione singola e un ingresso al quarzo in modalità fondamentale.
Il PLL interno può bloccarsi su uno dei clock di riferimento di ingresso o solo sul cristallo per agire come un sintetizzatore di frequenza.
Il dispositivo supporta la commutazione di riferimento senza colpi tra i clock di ingresso.
Il dispositivo monitora entrambi i clock di ingresso per la perdita di segnale e genera un allarme quando viene rilevato un guasto del clock di ingresso.
Il PLL ha una larghezza di banda ad anello selezionabile dal registro da 0,2 Hz a 6,4 kHz. I
l dispositivo è programmabile tramite un'interfaccia I2C.
Supporta anche la capacità master I2C per consentire la lettura della configurazione del registro da una EEPROM esterna
Il PLL interno può bloccarsi su uno dei clock di riferimento di ingresso o solo sul cristallo per agire come un sintetizzatore di frequenza.
Il dispositivo supporta la commutazione di riferimento senza colpi tra i clock di ingresso.
Il dispositivo monitora entrambi i clock di ingresso per la perdita di segnale e genera un allarme quando viene rilevato un guasto del clock di ingresso.
Il PLL ha una larghezza di banda ad anello selezionabile dal registro da 0,2 Hz a 6,4 kHz. I
l dispositivo è programmabile tramite un'interfaccia I2C.
Supporta anche la capacità master I2C per consentire la lettura della configurazione del registro da una EEPROM esterna
