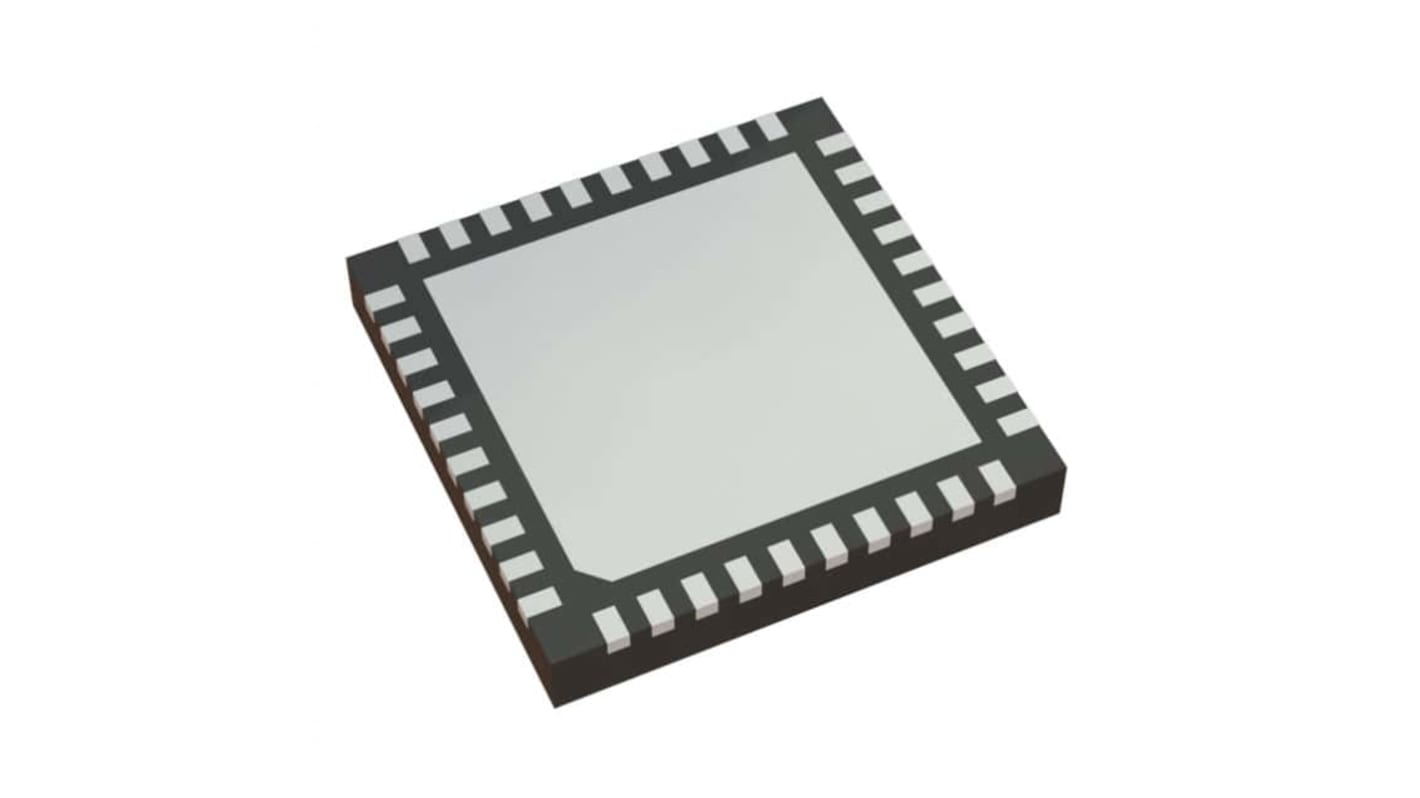

Renesas Electronics Buffer di clock 8T49N242-999NLGI 875 MHz max, VFQFN 40 Pin
- Codice RS:
- 250-3483
- Codice costruttore:
- 8T49N242-999NLGI
- Costruttore:
- Renesas Electronics
Al momento non disponibile
Non sappiamo se questo articolo tornerà in stock, RS intende rimuoverlo a breve dall'assortimento.
- Codice RS:
- 250-3483
- Codice costruttore:
- 8T49N242-999NLGI
- Costruttore:
- Renesas Electronics
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | Renesas Electronics | |
| Tipo prodotto | Buffer di clock | |
| Frequenza massima in ingresso | 875MHz | |
| Tipo montaggio | Superficie | |
| Tipo di package | VFQFN | |
| Numero pin | 40 | |
| Tensione minima di alimentazione | 3.14V | |
| Tensione massima di alimentazione | 3.47V | |
| Minima temperatura operativa | -40°C | |
| Temperatura massima di funzionamento | 85°C | |
| Serie | 8T49N242 | |
| Standard/Approvazioni | RoHS | |
| Altezza | 1mm | |
| Lunghezza | 6mm | |
| Standard automobilistico | No | |
| Seleziona tutto | ||
|---|---|---|
Marchio Renesas Electronics | ||
Tipo prodotto Buffer di clock | ||
Frequenza massima in ingresso 875MHz | ||
Tipo montaggio Superficie | ||
Tipo di package VFQFN | ||
Numero pin 40 | ||
Tensione minima di alimentazione 3.14V | ||
Tensione massima di alimentazione 3.47V | ||
Minima temperatura operativa -40°C | ||
Temperatura massima di funzionamento 85°C | ||
Serie 8T49N242 | ||
Standard/Approvazioni RoHS | ||
Altezza 1mm | ||
Lunghezza 6mm | ||
Standard automobilistico No | ||
Il traduttore di frequenza Renesas Electronics è dotato di un PLL a feedback frazionario che può essere utilizzato come attenuatore di jitter e traduttore di frequenza. È dotato di quattro divisori di uscita interi, che consentono la generazione di fino a quattro diverse frequenze di uscita, che vanno da 8 kHz a 1 GHz. Queste frequenze sono completamente indipendenti dalle frequenze di riferimento di ingresso e dalla frequenza di riferimento del cristallo. Le uscite possono selezionare tra i livelli di uscita LVPECL, LVDS, HCSL o LVCMOS.
Accetta fino a due clock di ingresso differenziali o a terminazione singola e un ingresso al quarzo in modalità fondamentale.
Il PLL interno può bloccarsi su uno dei clock di riferimento di ingresso o solo sul cristallo per agire come un sintetizzatore di frequenza.
Il dispositivo supporta la commutazione di riferimento senza colpi tra i clock di ingresso.
Il dispositivo monitora entrambi i clock di ingresso per la perdita di segnale e genera un allarme quando viene rilevato un guasto del clock di ingresso.
Il PLL ha una larghezza di banda ad anello selezionabile dal registro da 0,2 Hz a 6,4 kHz. I
l dispositivo è programmabile tramite un'interfaccia I2C.
Supporta anche la capacità master I2C per consentire la lettura della configurazione del registro da una EEPROM esterna
