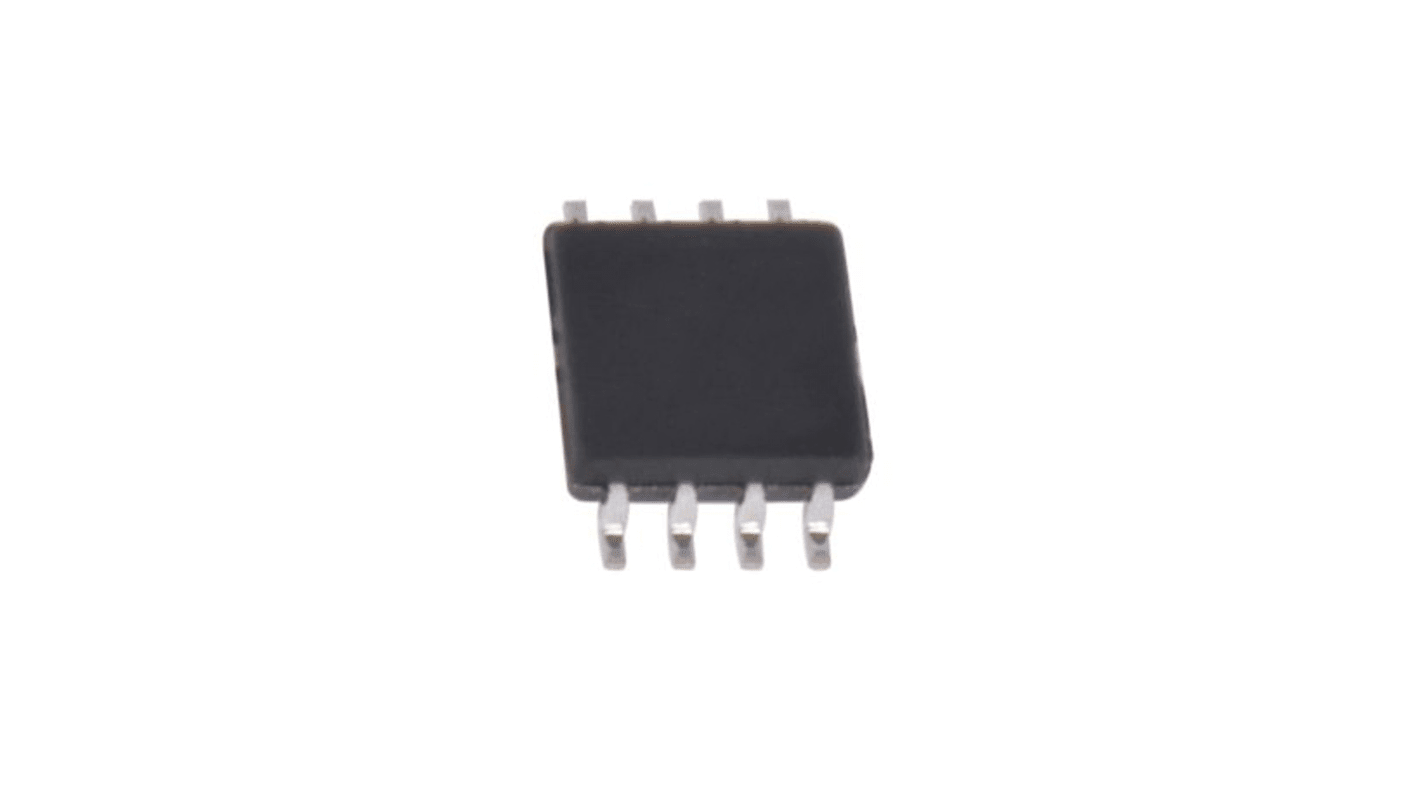

Renesas Electronics Buffer di clock 200 MHz max, TSSOP 8 Pin

Il buffer di clock LVCMOS ad alte prestazioni Renesas Electronics è dotato di un jitter di fase additivo di 50 fs RMS. Sono disponibili cinque diverse varianti di uscita della ventola che vanno da 1:2 a 1:10. Supporta una funzione di attivazione dell'uscita sincrona senza guasti (OE) per eliminare eventuali potenziali cicli di clock di uscita errati durante l'attivazione o la disattivazione delle uscite. Può funzionare da un'alimentazione da 1,8 V a 3,3 V.

Buffer di clock LVCMOS ad alte prestazioni 1:2, 1:4, 1:6, 1:8, 1:10 Deviazione pin-to-pin molto bassa: <50 ps, jitter additivo molto basso: <50 fs Tensione di alimentazione: da 1,8 V a 3,3 V Il clock di ingresso tollerante da 3,3 V fMAX è una terminazione seriale integrata da 200 MHz per il canale da 50 Ω, confezionato in TSSOP a 8, 14, 16, 20 pin e contenitori VFQFPN da 2 x 2 mm e 3 x 3 mm con gamme di temperature industriali (da -40 °C a +85 °C) ed estese (da -40 °C a +105 °C)
