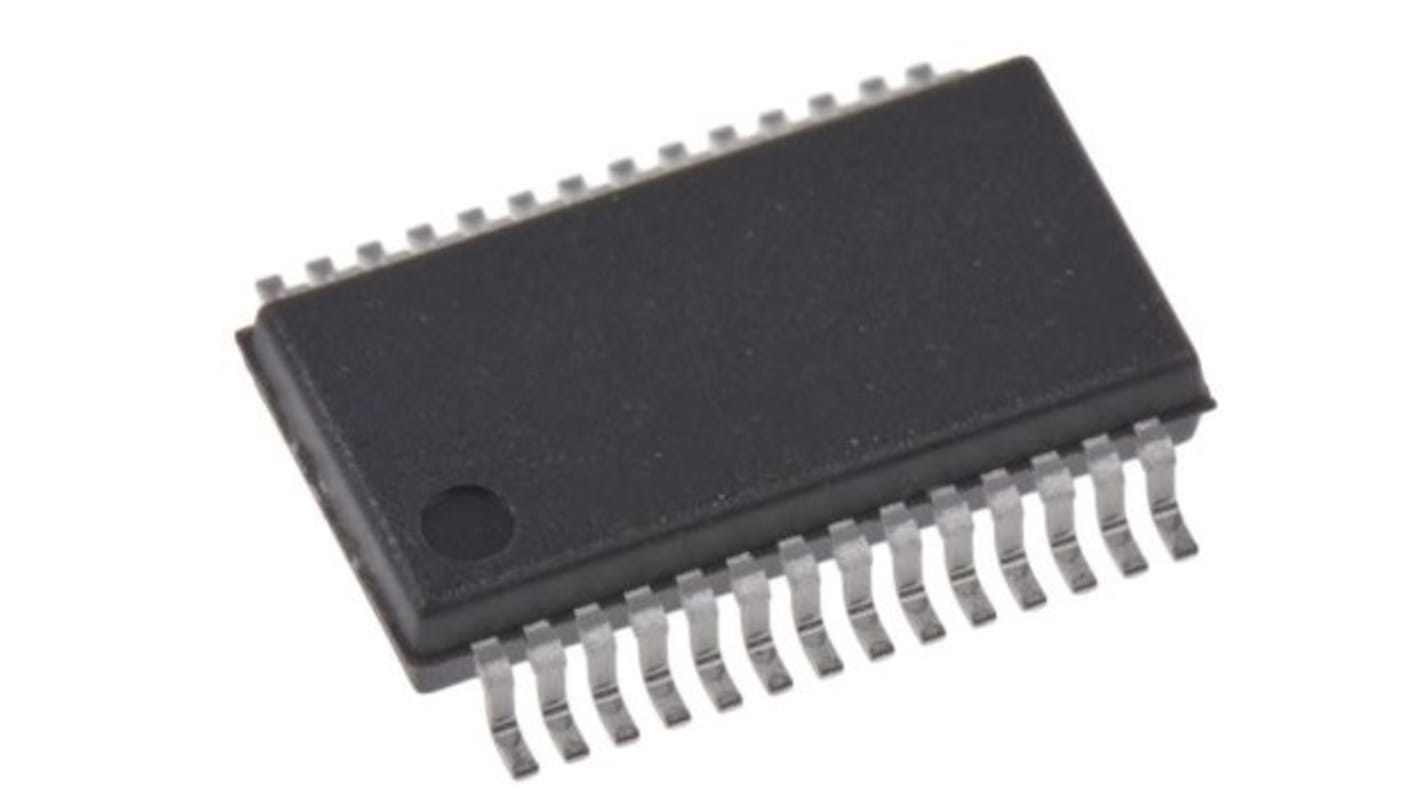

Renesas Electronics Buffer clock PLL 9DB403DFLFT 400 MHz max, SSOP-28 28 Pin
- Codice RS:
- 264-3532
- Codice costruttore:
- 9DB403DFLFT
- Costruttore:
- Renesas Electronics
Al momento non disponibile
Non sappiamo se questo articolo tornerà in stock, RS intende rimuoverlo a breve dall'assortimento.
- Codice RS:
- 264-3532
- Codice costruttore:
- 9DB403DFLFT
- Costruttore:
- Renesas Electronics
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | Renesas Electronics | |
| Tipo prodotto | Buffer clock PLL | |
| Frequenza massima in ingresso | 400MHz | |
| Tipo montaggio | Superficie | |
| Tipo di package | SSOP-28 | |
| Numero pin | 28 | |
| Tensione minima di alimentazione | 3.3V | |
| Tensione massima di alimentazione | 4.6V | |
| Minima temperatura operativa | -40°C | |
| Temperatura massima di funzionamento | 85°C | |
| Altezza | 2mm | |
| Serie | ICS9DB403D | |
| Lunghezza | 8.2mm | |
| Standard/Approvazioni | RoHS | |
| Standard automobilistico | No | |
| Seleziona tutto | ||
|---|---|---|
Marchio Renesas Electronics | ||
Tipo prodotto Buffer clock PLL | ||
Frequenza massima in ingresso 400MHz | ||
Tipo montaggio Superficie | ||
Tipo di package SSOP-28 | ||
Numero pin 28 | ||
Tensione minima di alimentazione 3.3V | ||
Tensione massima di alimentazione 4.6V | ||
Minima temperatura operativa -40°C | ||
Temperatura massima di funzionamento 85°C | ||
Altezza 2mm | ||
Serie ICS9DB403D | ||
Lunghezza 8.2mm | ||
Standard/Approvazioni RoHS | ||
Standard automobilistico No | ||
Il buffer di clock Renesas Electronics è compatibile con la specifica del buffer differenziale Intel DB400v2. Questo buffer fornisce 4 orologi PCI express Gen2. È azionato da una coppia di uscita differenziale da un generatore di clock principale CK410B e CK505 o CK509B.
Sono disponibili coppie di uscite differenziali in modalità di corrente da 4 a 0,7 V
Supporta la modalità buffer di ritardo zero e la modalità fan-out
Programmazione della larghezza di banda disponibile
Funzionamento da 50 a 100 MHz in modalità PLL
Funzionamento da 50 a 400 MHz in modalità bypass
Tolleranza alla modulazione dello spettro diffuso
Supporta uscite differenziali non pilotate in PD
