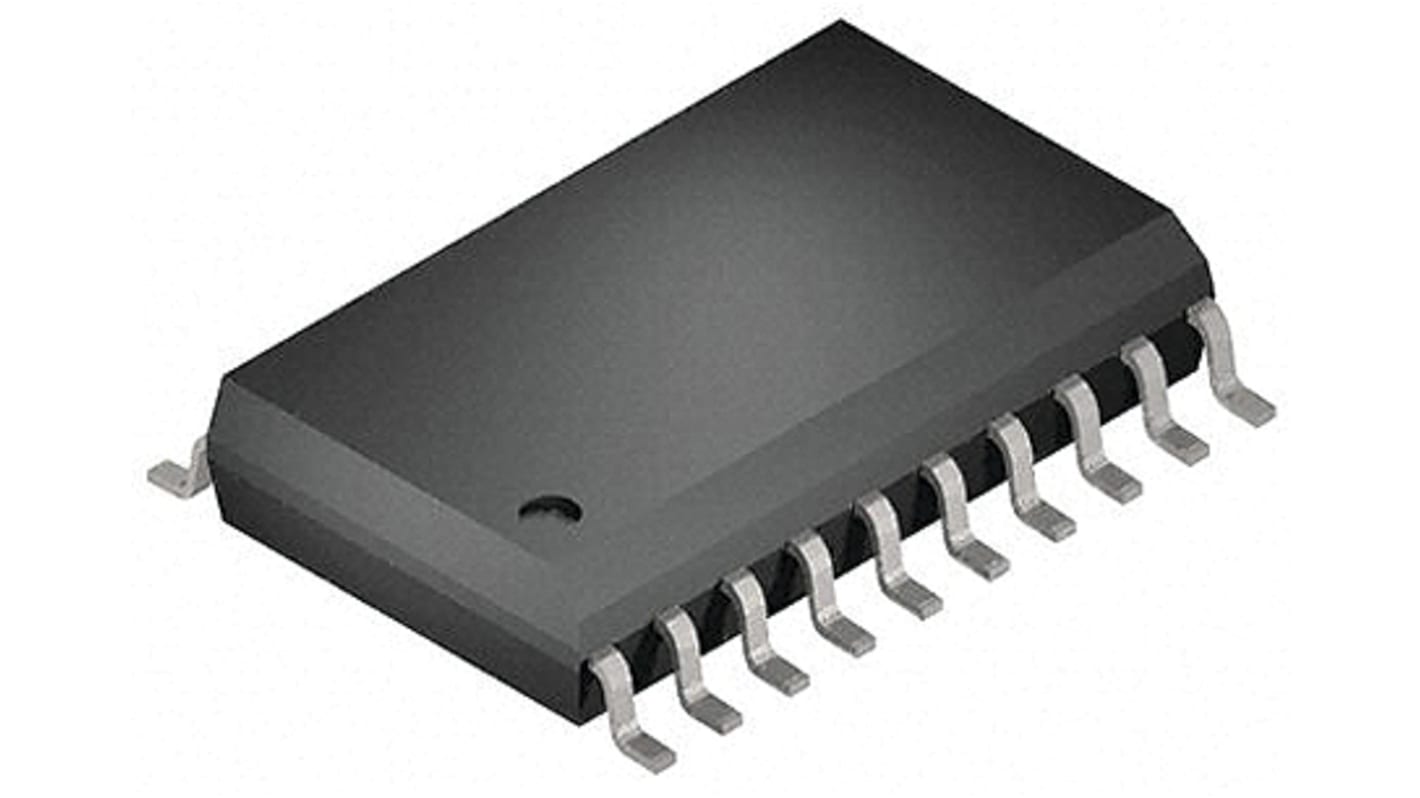

Toshiba Buffer bus doppio 74HC540D Invertente, 74HC, 3 stati, SOIC, 20 Pin
- Codice RS:
- 171-3086
- Codice costruttore:
- 74HC540D
- Costruttore:
- Toshiba
Sconto per quantità disponibile
Visualizza le opzioni di prezzo per quantitàPrezzo per 1 confezione da 10 unità*
6,35 €
(IVA esclusa)
7,75 €
(IVA inclusa)
Consegna GRATUITA per ordini a partire da 60,00 €
In magazzino
- 110 unità pronte per la spedizione da un'altra sede
- Più 580 unità in spedizione dal 01 luglio 2026
Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".
Unità | Per unità | Per confezione* |
|---|---|---|
| 10 - 40 | 0,635 € | 6,35 € |
| 50 - 90 | 0,544 € | 5,44 € |
| 100 - 490 | 0,419 € | 4,19 € |
| 500 - 990 | 0,38 € | 3,80 € |
| 1000 + | 0,344 € | 3,44 € |
*prezzo indicativo
- Codice RS:
- 171-3086
- Codice costruttore:
- 74HC540D
- Costruttore:
- Toshiba
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | Toshiba | |
| Famiglia logica | 74HC | |
| Tipo prodotto | Buffer bus doppio | |
| Funzione logica | Buffer | |
| Ingresso trigger di Schmitt | No | |
| Tipo di ingresso | CMOS | |
| Tipo montaggio | Superficie | |
| Tipo uscita | 3 stati | |
| Polarità | Invertente | |
| Tensione minima di alimentazione | 2V | |
| Tipo di package | SOIC | |
| Tensione massima di alimentazione | 6V | |
| Numero pin | 20 | |
| Ritardo di propagazione massimo @ CL | 150ns | |
| Corrente massima di uscita ad alto livello | -7.8mA | |
| Minima temperatura operativa | -40°C | |
| Corrente massima di uscita a basso livello | 7.8mA | |
| Temperatura massima di funzionamento | 85°C | |
| Lunghezza | 13.1mm | |
| Altezza | 2.25mm | |
| Serie | 74HC | |
| Standard/Approvazioni | No | |
| Corrente di alimentazione | 70mA | |
| Standard automobilistico | No | |
| Seleziona tutto | ||
|---|---|---|
Marchio Toshiba | ||
Famiglia logica 74HC | ||
Tipo prodotto Buffer bus doppio | ||
Funzione logica Buffer | ||
Ingresso trigger di Schmitt No | ||
Tipo di ingresso CMOS | ||
Tipo montaggio Superficie | ||
Tipo uscita 3 stati | ||
Polarità Invertente | ||
Tensione minima di alimentazione 2V | ||
Tipo di package SOIC | ||
Tensione massima di alimentazione 6V | ||
Numero pin 20 | ||
Ritardo di propagazione massimo @ CL 150ns | ||
Corrente massima di uscita ad alto livello -7.8mA | ||
Minima temperatura operativa -40°C | ||
Corrente massima di uscita a basso livello 7.8mA | ||
Temperatura massima di funzionamento 85°C | ||
Lunghezza 13.1mm | ||
Altezza 2.25mm | ||
Serie 74HC | ||
Standard/Approvazioni No | ||
Corrente di alimentazione 70mA | ||
Standard automobilistico No | ||
74HC540D/74HC541D sono BUFFER DI BUS OTTALI CMOS ad alta velocità fabbricati con tecnologia C2MOS con gate in silicio. Ottengono un funzionamento ad alta velocità simile all’equivalente LSTTL, mantenendo al contempo la bassa dissipazione di potenza del CMOS. 74HC540D è di tipo invertente, mentre 74HC541D è di tipo non invertente. Quando uno tra G1 o G2 è alto, le uscite dei terminali sono in stato di alta impedenza. Tutti gli ingressi sono dotati di circuiti di protezione contro le scariche elettrostatiche o le tensioni transienti eccessive
Alta velocità: tpd = 10 ns (tip.) in VCC = 6 V
Bassa dissipazione di potenza: ICC = 4 μA (max) a Ta = 25
Ritardi di propagazione bilanciati: tPLH ≈ tPHL
Ampia gamma di tensione di esercizio: VCC(opr) = da 2 a 6 V
