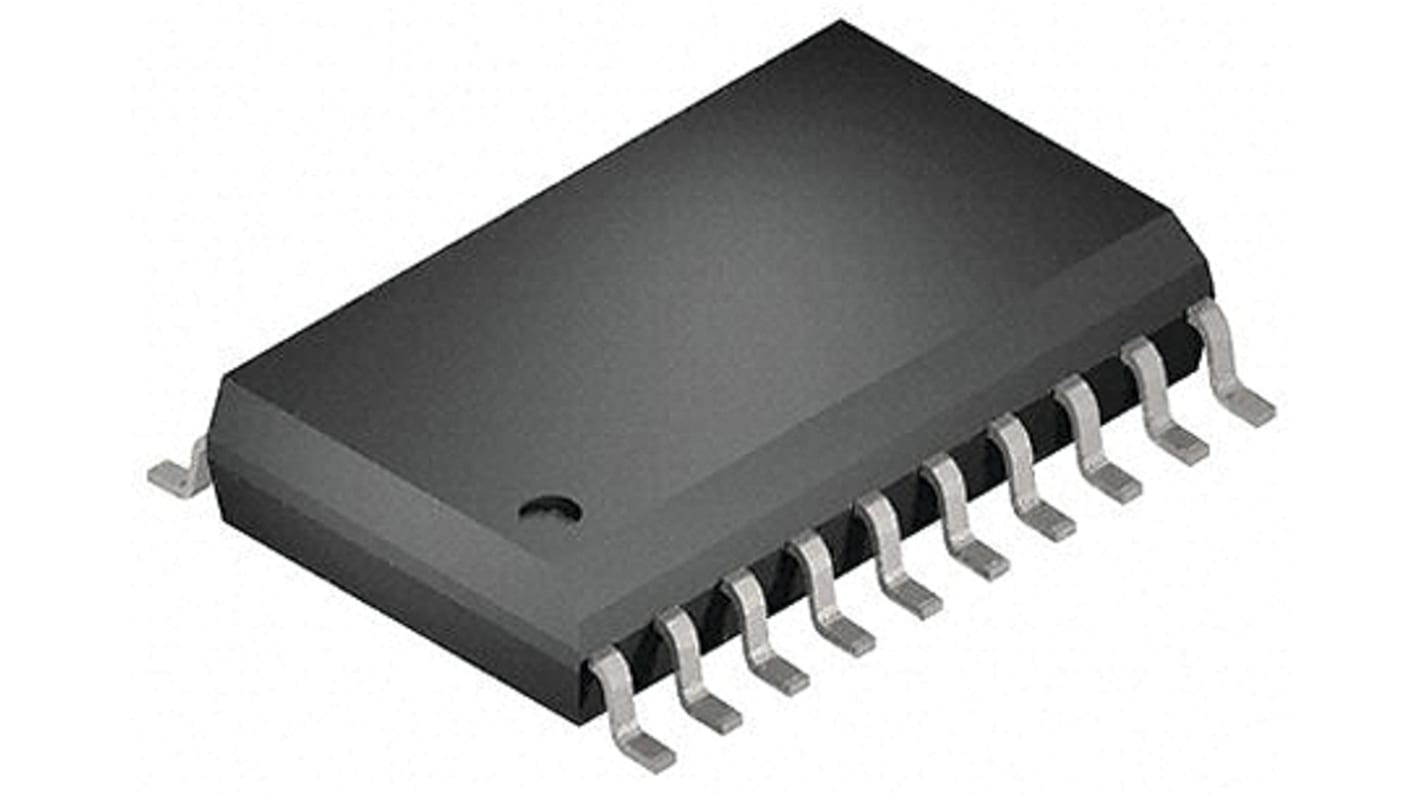

Toshiba Buffer bus ottale Non-invertente, 74HC, 3 stati, SOIC, 20 Pin
- Codice RS:
- 171-3387
- Codice costruttore:
- 74HC244D
- Costruttore:
- Toshiba
Prezzo per 1 bobina da 2000 unità*
568,00 €
(IVA esclusa)
692,00 €
(IVA inclusa)
Consegna GRATUITA per ordini a partire da 60,00 €
Temporaneamente esaurito
- Spedizione a partire dal 19 novembre 2026
Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".
Unità | Per unità | Per bobina* |
|---|---|---|
| 2000 + | 0,284 € | 568,00 € |
*prezzo indicativo
- Codice RS:
- 171-3387
- Codice costruttore:
- 74HC244D
- Costruttore:
- Toshiba
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | Toshiba | |
| Famiglia logica | 74HC | |
| Tipo prodotto | Buffer bus ottale | |
| Funzione logica | Buffer | |
| Ingresso trigger di Schmitt | No | |
| Tipo di ingresso | CMOS | |
| Tipo montaggio | Superficie | |
| Tipo uscita | 3 stati | |
| Polarità | Non-invertente | |
| Tensione minima di alimentazione | 2V | |
| Tipo di package | SOIC | |
| Numero pin | 20 | |
| Tensione massima di alimentazione | 6V | |
| Ritardo di propagazione massimo @ CL | 165ns | |
| Minima temperatura operativa | -40°C | |
| Corrente massima di uscita ad alto livello | -7.8mA | |
| Temperatura massima di funzionamento | 85°C | |
| Corrente massima di uscita a basso livello | 7.8mA | |
| Standard/Approvazioni | No | |
| Lunghezza | 13.1mm | |
| Altezza | 2.25mm | |
| Serie | 74HC | |
| Standard automobilistico | No | |
| Corrente di alimentazione | 70mA | |
| Seleziona tutto | ||
|---|---|---|
Marchio Toshiba | ||
Famiglia logica 74HC | ||
Tipo prodotto Buffer bus ottale | ||
Funzione logica Buffer | ||
Ingresso trigger di Schmitt No | ||
Tipo di ingresso CMOS | ||
Tipo montaggio Superficie | ||
Tipo uscita 3 stati | ||
Polarità Non-invertente | ||
Tensione minima di alimentazione 2V | ||
Tipo di package SOIC | ||
Numero pin 20 | ||
Tensione massima di alimentazione 6V | ||
Ritardo di propagazione massimo @ CL 165ns | ||
Minima temperatura operativa -40°C | ||
Corrente massima di uscita ad alto livello -7.8mA | ||
Temperatura massima di funzionamento 85°C | ||
Corrente massima di uscita a basso livello 7.8mA | ||
Standard/Approvazioni No | ||
Lunghezza 13.1mm | ||
Altezza 2.25mm | ||
Serie 74HC | ||
Standard automobilistico No | ||
Corrente di alimentazione 70mA | ||
74HC240D e 74HC244D sono BUFFER DI BUS A 8 PORTE CMOS ad alta velocità fabbricati con tecnologia C2MOS con gate in silicio. Ottengono un funzionamento ad alta velocità simile all’equivalente LSTTL, mantenendo al contempo la bassa dissipazione di potenza del CMOS. Il 74HC240D è un buffer invertente a 3 stati e il 74HC244D è un buffer non invertente a 3 stati, con due ingressi di abilitazione di uscita attivo basso. Questi dispositivi sono stati progettati per l’utilizzo con driver con indirizzo di memoria a 3 stati, ecc. Tutti gli ingressi sono dotati di circuiti di protezione contro scariche elettrostatiche o tensioni transienti eccessive.
Alta velocità: tpd = 10 ns (tip.) in VCC = 6 V
Bassa dissipazione di potenza: ICC = 4 μA (max) a Ta = 25
Ritardi di propagazione bilanciati: tPLH ≈ tPHL
Ampia gamma di tensione di esercizio: VCC(opr) = da 2 a 6 V
