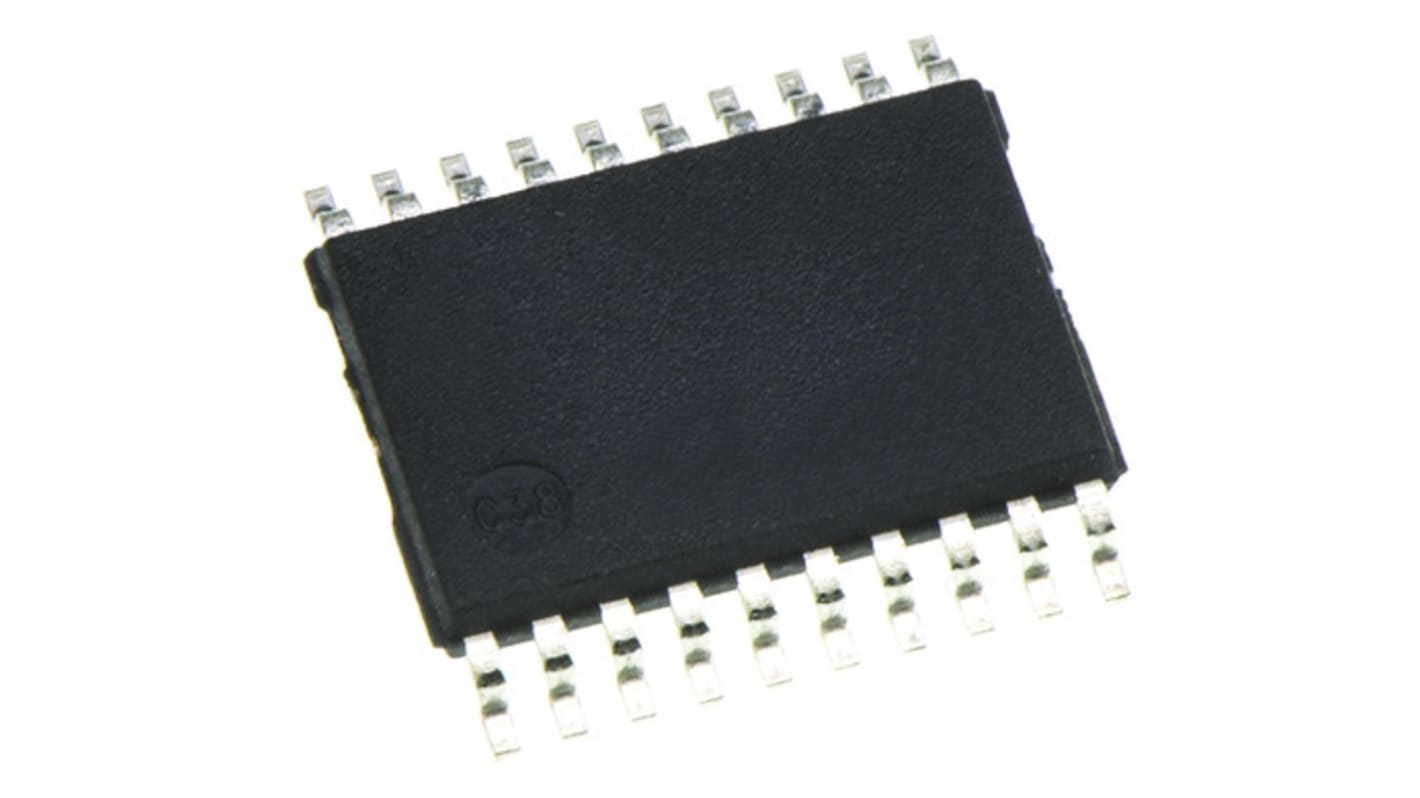

Toshiba Buffer Schmitt, 8 canali Invertente, 74LCX, 3 stati, TSSOP, 20 Pin

Visualizza Buffer

Prezzo per 1 bobina da 2500 unità*

632,50 €

(IVA esclusa)

772,50 €

(IVA inclusa)

Add to Basket
Selezionare o digitare la quantità
Ultimi pezzi su RS
  • 5000 unità ancora disponibili, pronte per la spedizione da un'altra sede.
Unità
Per unità
Per bobina*
2500 +0,253 €632,50 €

*prezzo indicativo

Codice RS:
171-3302
Codice costruttore:
74LCX540FT
Costruttore:
Toshiba
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto

Marchio

Toshiba

Famiglia logica

74LCX

Tipo prodotto

Buffer Schmitt

Funzione logica

Buffer

Numero di canali

8

Ingresso trigger di Schmitt

No

Tipo di ingresso

CMOS

Tipo uscita

3 stati

Tipo montaggio

Superficie

Polarità

Invertente

Tipo di package

TSSOP

Tensione minima di alimentazione

1.5V

Numero pin

20

Tensione massima di alimentazione

3.6V

Minima temperatura operativa

-40°C

Corrente massima di uscita ad alto livello

-24mA

Ritardo di propagazione massimo @ CL

25ns

Temperatura massima di funzionamento

85°C

Corrente massima di uscita a basso livello

24mA

Altezza

1mm

Lunghezza

6.5mm

Standard/Approvazioni

No

Larghezza

4.4 mm

Serie

74LCX540FT

Corrente di alimentazione

500μA

Standard automobilistico

No

74LCX540FT è un buffer di bus a 8 porte CMOS ad alte prestazioni. Progettato per l'uso in sistemi a 3,3 V, è in grado di funzionare ad alta velocità, mantenendo al contempo una bassa dissipazione di potenza del CMOS. Il dispositivo è progettato per applicazioni in VCC a bassa tensione (3,3 V), ma può essere utilizzato per interfacciare sia ingressi sia uscite in un ambiente con alimentazione a 5 V. 74LCX540FT è un buffer invertente a 3 stati con due ingressi di abilitazione di uscita attivo basso. Quando uno tra OE1 o OE2 è alto, le uscite dei terminali sono in stato di alta impedenza. Questo dispositivo è stato progettato per l’utilizzo con driver con indirizzo di memoria a 3 stati, ecc. Tutti gli ingressi sono dotati di circuiti di protezione contro scariche elettrostatiche.

Funzionamento a bassa tensione: VCC = da 1,65 a 3,6 V

Funzionamento ad alta velocità: tpd = 8,5 ns (max) (VCC = da 3 a 3,6 V)

Corrente di uscita: |IOH|/IOL = 24 mA (min) (VCC = 3 V)

Protezione contro spegnimento prevista su tutti gli ingressi e le uscite

Pin e funzione compatibili con la serie 74

(74LVC/ALVC, ecc.) di tipo 540
