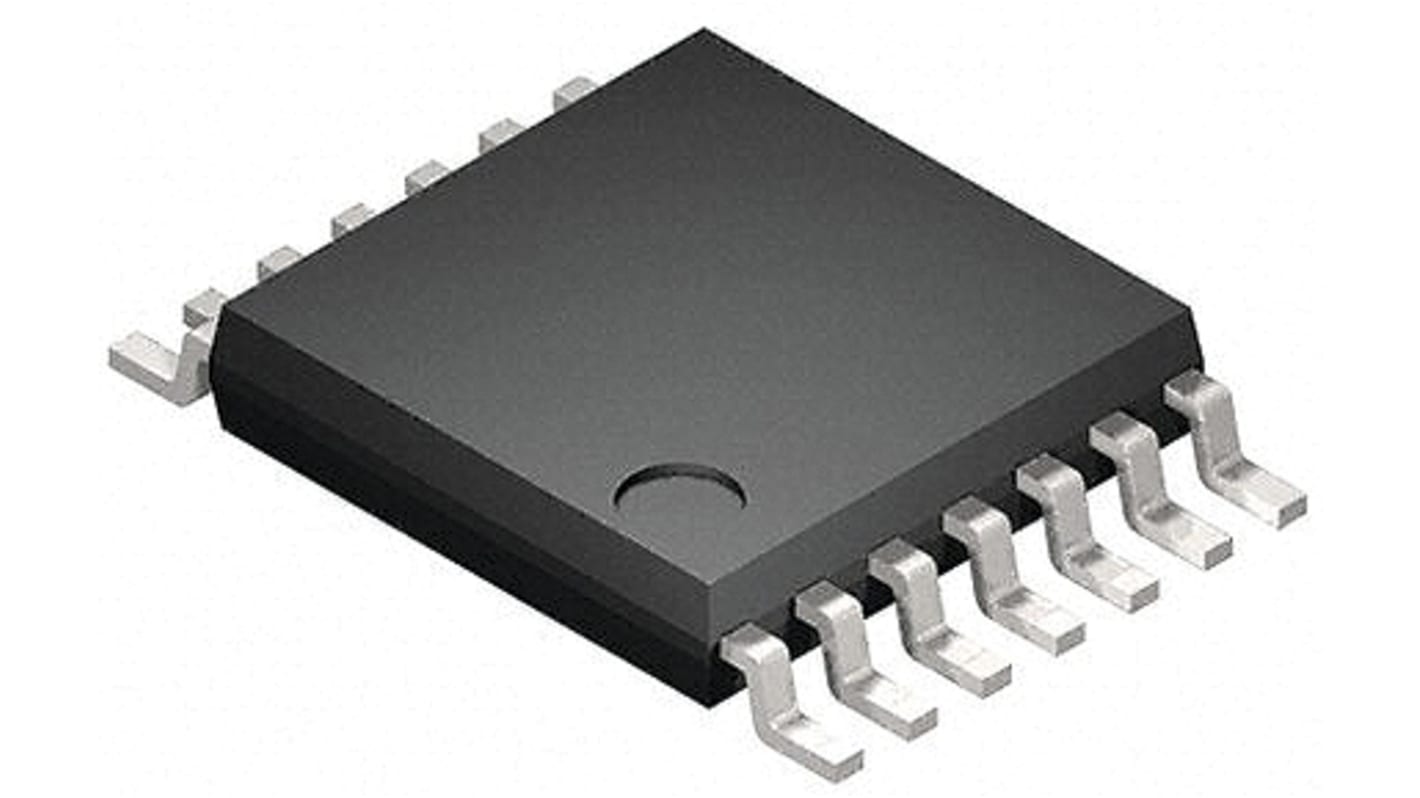

Toshiba Buffer Schmitt AEC-Q100 74LCX07FT, 6 canali Non-invertente, 74LCX, CMOS, Drain aperto, TSSOP, 14 Pin

Visualizza Buffer
Sconto per quantità disponibile

Prezzo per 1 confezione da 50 unità*

16,50 €

(IVA esclusa)

20,00 €

(IVA inclusa)

Add to Basket
Selezionare o digitare la quantità
Informazioni sulle scorte attualmente non disponibili - Si prega di controllare più tardi
Unità
Per unità
Per confezione*
50 - 1000,33 €16,50 €
150 - 4500,294 €14,70 €
500 - 9500,264 €13,20 €
1000 +0,24 €12,00 €

*prezzo indicativo

Opzioni di confezione:
Codice RS:
171-3465
Codice costruttore:
74LCX07FT
Costruttore:
Toshiba
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto

Marchio

Toshiba

Tipo prodotto

Buffer Schmitt

Famiglia logica

74LCX

Funzione logica

Buffer

Numero di canali

6

Ingresso trigger di Schmitt

No

Tipo di ingresso

CMOS

Tipo montaggio

Superficie

Tipo uscita

CMOS, Drain aperto

Polarità

Non-invertente

Tipo di package

TSSOP

Tensione minima di alimentazione

1.5V

Tensione massima di alimentazione

5.5V

Numero pin

14

Corrente massima di uscita ad alto livello

-24mA

Minima temperatura operativa

-40°C

Temperatura massima di funzionamento

125°C

Corrente massima di uscita a basso livello

32mA

Standard/Approvazioni

No

Lunghezza

5mm

Altezza

1mm

Serie

74LCX07FT

Larghezza

4.4 mm

Corrente di alimentazione

1mA

Standard automobilistico

AEC-Q100

74LCX07FT è un inverter CMOS ad alte prestazioni. Progettato per l'uso in sistemi a 3,3 V e 5 V, è in grado di funzionare ad alta velocità, mantenendo al contempo una bassa dissipazione di potenza del CMOS. La configurazione e la funzione dei pin sono le stesse del 74LCX04FT, ma il 74LCX05FT è dotato di un transistor a canale MOSN ad alte prestazioni. (Uscite open-drain)Il dispositivo è progettato per applicazioni in VCC a bassa tensione (3,3 V), ma può essere utilizzato per interfacciare gli ingressi in un ambiente con alimentazione a 5 V*. Tutti gli ingressi sono dotati di circuiti di protezione contro le scariche elettrostatiche.

Ampia gamma di temperatura d'esercizio: Topr = da -40 a 125 

Funzionamento a bassa tensione: VCC = da 1,65 a 3,6 V

Funzionamento ad alta velocità: tpd = 6,0 ns (max) (VCC = 3,3 ± 0,3 V)

Corrente di uscita: |IOH|/IOL = 24 mA (min) (VCC = 3 V)

Protezione contro spegnimento prevista su tutti gli ingressi e le uscite

Pin e funzione compatibili con la serie 74

(74LVC/ALVC, ecc.) di tipo 00
