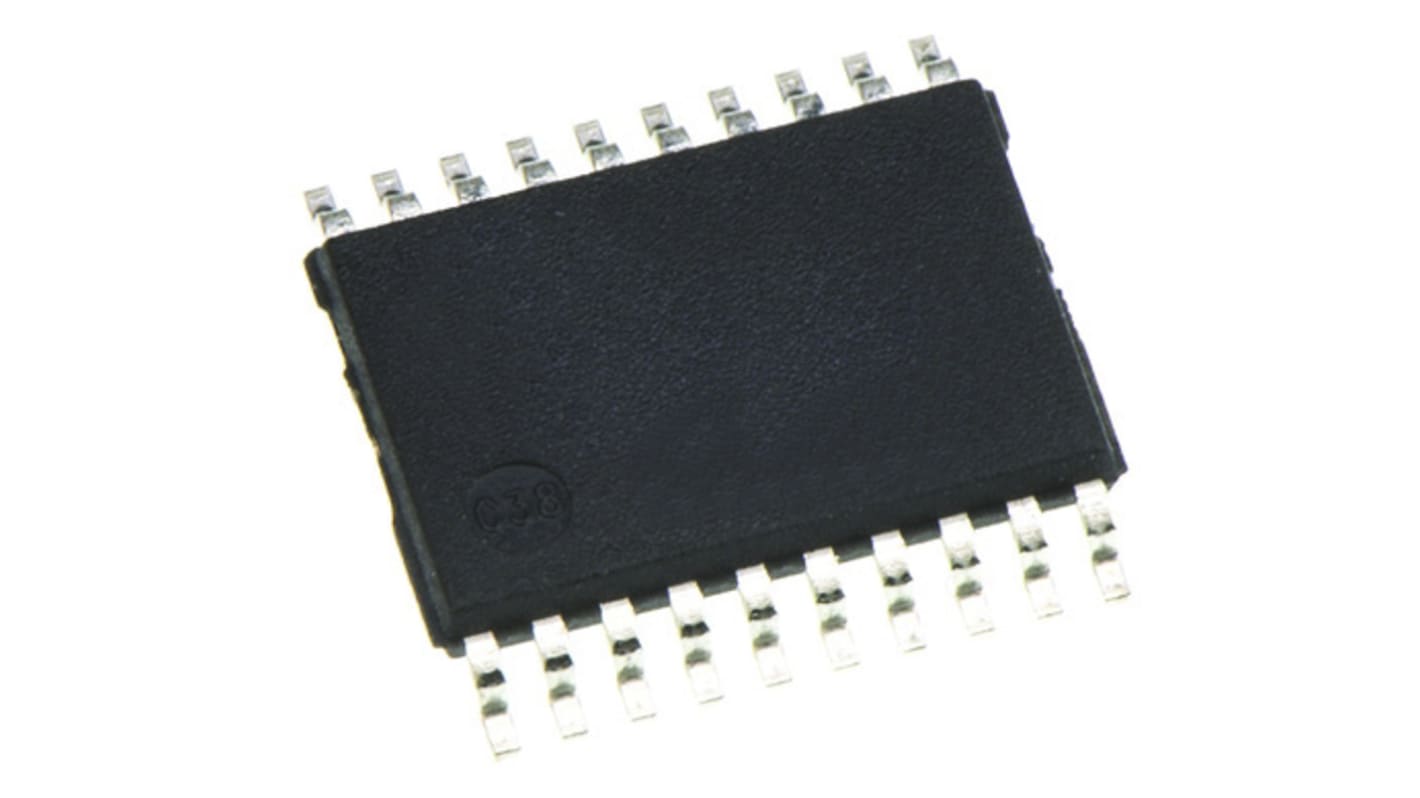

Toshiba Buffer bus ottale AEC-Q100, 74VHC, 3 stati, TSSOP, 20 Pin

Visualizza Buffer
Non disponibile
RS non distribuirà più questo prodotto.
Codice RS:
171-3348
Codice costruttore:
74VHC540FT
Costruttore:
Toshiba
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto

Marchio

Toshiba

Tipo prodotto

Buffer bus ottale

Famiglia logica

74VHC

Funzione logica

Buffer

Ingresso trigger di Schmitt

No

Tipo di ingresso

CMOS

Tipo uscita

3 stati

Tipo montaggio

Superficie

Tensione minima di alimentazione

2V

Tipo di package

TSSOP

Numero pin

20

Tensione massima di alimentazione

5.5V

Corrente massima di uscita ad alto livello

-8mA

Ritardo di propagazione massimo @ CL

3.7ns

Minima temperatura operativa

-40°C

Corrente massima di uscita a basso livello

8mA

Temperatura massima di funzionamento

125°C

Larghezza

4.4 mm

Altezza

1mm

Standard/Approvazioni

No

Lunghezza

6.5mm

Serie

74VHC

Corrente di alimentazione

4μA

Standard automobilistico

AEC-Q100

I modelli 74VHC540FT/74VHC541FT sono buffer di bus ottali CMOS avanzati ad alta velocità realizzati con la tecnologia C2MOS del gate al silicio. Raggiungono il funzionamento ad alta velocità simile all'equivalente bipolare Schottky TTL mantenendo al contempo la bassa dissipazione di potenza CMOS. Il modello 74VHC540FT è di tipo invertente e il modello 74VHC541FT è di tipo non invertente. Quando G1 o G2 sono elevati, le uscite del terminale sono nello stato di impedenza elevata. Un circuito di protezione di ingresso assicura che 0 → 5,5 V possa essere applicato ai pin di ingresso indipendentemente dalla tensione di alimentazione. Questo dispositivo può essere utilizzato per interfacciare sistemi da 5 V a 3 V e due sistemi di alimentazione come il backup della batteria. Questo circuito evita la distruzione del dispositivo a causa di tensioni di alimentazione e di ingresso non corrispondenti

Ampia gamma di temperature d'esercizio: Topr = da -40 a 125 

Alta velocità: tempo di ritardo di propagazione = 3,7 ns (tip.) a VCC = 5,0 V

Bassa dissipazione di potenza: ICC = 4,0 μA (max) a Ta = 25 

Elevata immunità al rumore: VNIH = VNIL = 28% VCC (min)

La protezione contro lo spegnimento è fornita su tutti gli ingressi.

Ritardi di propagazione bilanciati: tPLH ≈ tPHL

Ampia gamma di tensioni d'esercizio: VCC(opr) = 2,0 V → 5,5 V

Bassa rumorosità: VOLP = 1,0 V (max)

Pin e funzione compatibili con la serie 74 (74AC/HC/AHC/LV ecc.) tipo 540 o 541
