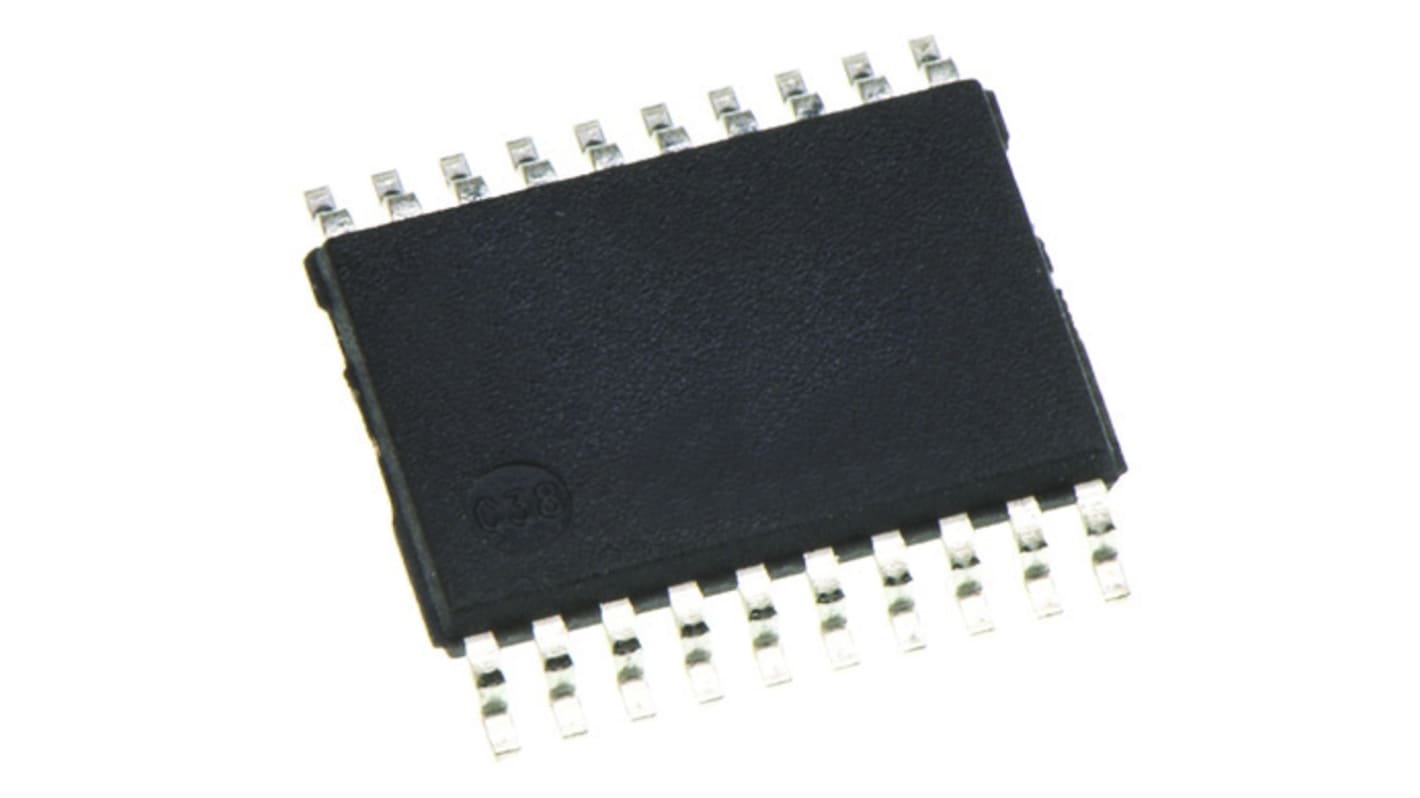

Toshiba Buffer bus ottale AEC-Q100 74VHCT541AFT, 74VHCT, 3 stati, TSSOP, 20 Pin

I modelli 74VHCT540AFT e 74VHCT541AFT sono buffer di bus ottali CMOS avanzati ad alta velocità realizzati con la tecnologia C2MOS del gate al silicio. Raggiungono il funzionamento ad alta velocità simile all'equivalente bipolare Schottky TTL mantenendo al contempo la bassa dissipazione di potenza CMOS. Il modello 74VHCT240AFT è un buffer a 3 stati invertibile dotato di due abilitazioni di uscita a bassa potenza attiva. Il modello 74VHCT244AFT è un buffer a 3 stati non invertente, dotato di due abilitazioni di uscita bassa attiva. Questi dispositivi sono progettati per l'uso con driver di indirizzi di memoria a 3 stati, ecc. La tensione di ingresso è compatibile con la tensione di uscita TTL. Questi dispositivi possono essere utilizzati come convertitore di livello per l'interfacciamento di un sistema da 3,3 V a 5 V. La protezione in ingresso e il circuito di uscita assicurano che 0 → 5,5 V possano essere applicati ai pin di ingresso e di uscita (Nota) indipendentemente dalla tensione di alimentazione. Questa struttura evita la distruzione del dispositivo a causa di tensioni di alimentazione e di ingresso/uscita non corrispondenti, come ad esempio il backup della batteria, l'inserimento della scheda calda, ecc.

Ampia gamma di temperature d'esercizio: Topr = da -40 a 125 
