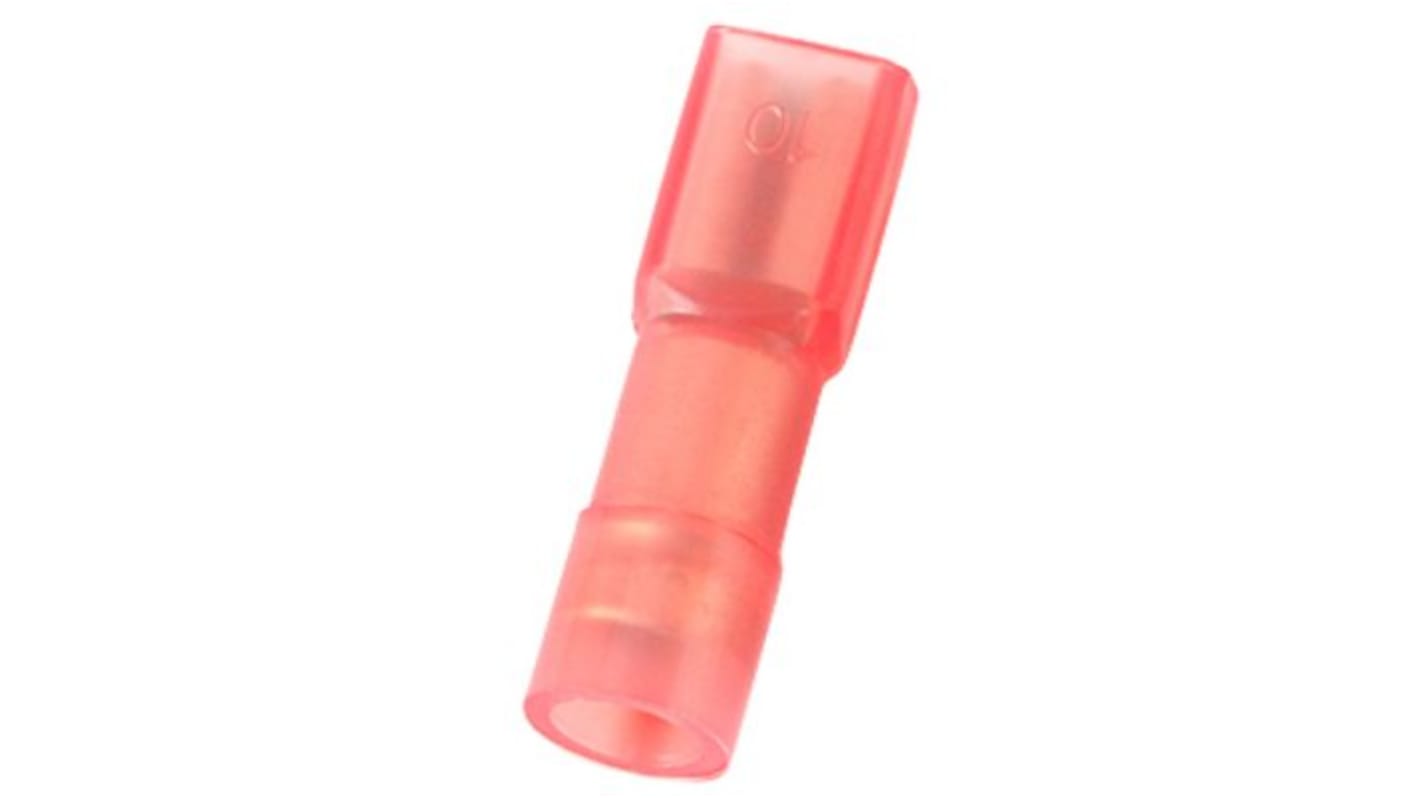

RED SHROUD RECEPTACLE,2.8WX0.8TMM

Da RS PRO, un terminale per connettore femmina totalmente isolato e di alta qualità, talvolta noto come terminale femmina a scollegamento rapido. I connettori femmina a crimpare sono un tipo di connettore per cablaggio elettrico che, una volta accoppiato con un connettore con terminale maschio (o connettore maschio a scollegamento rapido), fornisce una rapida e affidabile interconnessione tra due fili. Il corpo del connettore è realizzato in ottone stagnato ed è dotato di una ulteriore guaina di rame interna. Questa guaina di rame rinforza il cilindretto e fornisce una crimpatura robusta e sicura. La guaina inoltre protegge il filo dalle sollecitazioni e dalle vibrazioni elevate. La caratteristica principale di questo connettore femmina è l'isolamento che copre l'intera lunghezza del corpo del connettore. Questo isolamento fornisce protezione contro le scosse elettriche e funge da "mini" contenitore che, una volta eseguito l'accoppiamento, protegge il collegamento da sporco, grasso, liquidi e altre sostanze contaminanti.

Il connettore femmina viene crimpato sull'estremità del filo elettrico intrecciato utilizzando gli appositi utensili; non è necessario saldare. Il connettore con terminale maschio sul filo opposto si inserisce semplicemente nell'apertura sull'estremità del connettore femmina, creando un collegamento elettrico sicuro e affidabile.

• Rapidità e facilità di collegamento e scollegamento
• Isolamento totale per la protezione da scosse elettriche e da cortocircuiti dovuti a cavi scoperti. Fornisce protezione anche al collegamento elettrico
• Doppia struttura a crimpare con guaina in rame interna per una maggiore resistenza e robustezza del giunto a crimpare
• Placcatura in stagno per resistenza alla corrosione, una maggiore robustezza e un'eccellente conduttività
• Isolamento con codice colore per una facile identificazione delle dimensioni del terminale
• Struttura di isolamento svasata per un facile inserimento del filo

• Sistemi di controllo industriale
• Macchine industriali
• Applicazioni automobilistiche
• Apparecchiature di comunicazione
• Alimentatori
• HVAC
• Elettrodomestici, inclusi lavastoviglie, lavatrici e asciugatrici

Quando si deve scegliere la terminazione corretta per la propria applicazione, bisogna considerare quanto segue:

La misura in mm (metrico) o AWG (American Wire Gauge) del filo utilizzato

La misura del terminale al quale si desidera collegare la terminazione ad anello. La larghezza del connettore femmina deve corrispondere alla larghezza del terminale col quale deve accoppiarsi e viceversa. La larghezza è generalmente indicata con un nome di serie in pollici: i più comuni sono .110 (2,8 mm), .187 (4,8 mm), .205 (5,2 mm), .250 (6,3 mm), .375 (9,5 mm). Anche lo spessore delle linguette varia, e solitamente è di 0,51 o 0,81 mm

Spelare l'estremità del filo e tagliarlo alla stessa lunghezza del terminale. Inserire l'estremità spelata nel cilindretto assicurandosi che nessuna parte del cavo nudo sia visibile. Il connettore è quindi pronto per essere crimpato sull'estremità del filo. È possibile usare delle pinze o un cricchetto ma, per una migliore qualità della crimpatura, è meglio utilizzare una pinza a crimpare a cricchetto. È preferibile una pinza a crimpare dal momento che le impugnature rimangono bloccate fino a quando viene completato un ciclo di crimpatura per evitare crimpature parziali. Inserire il cilindretto del terminale del connettore femmina nell'apposita sezione di crimpatura (indicata dalle dimensioni contrassegnate sull'utensile). Stringere insieme le impugnature dell'utensile fino a rilasciare il cricchetto. A questo punto il terminale del connettore femmina crimpato è pronto per essere accoppiato a un terminale maschio e formare un collegamento elettrico sicuro.

Registrazione UL

Per unità, codice RS: 267-4265

Codice RS: 270-7574
