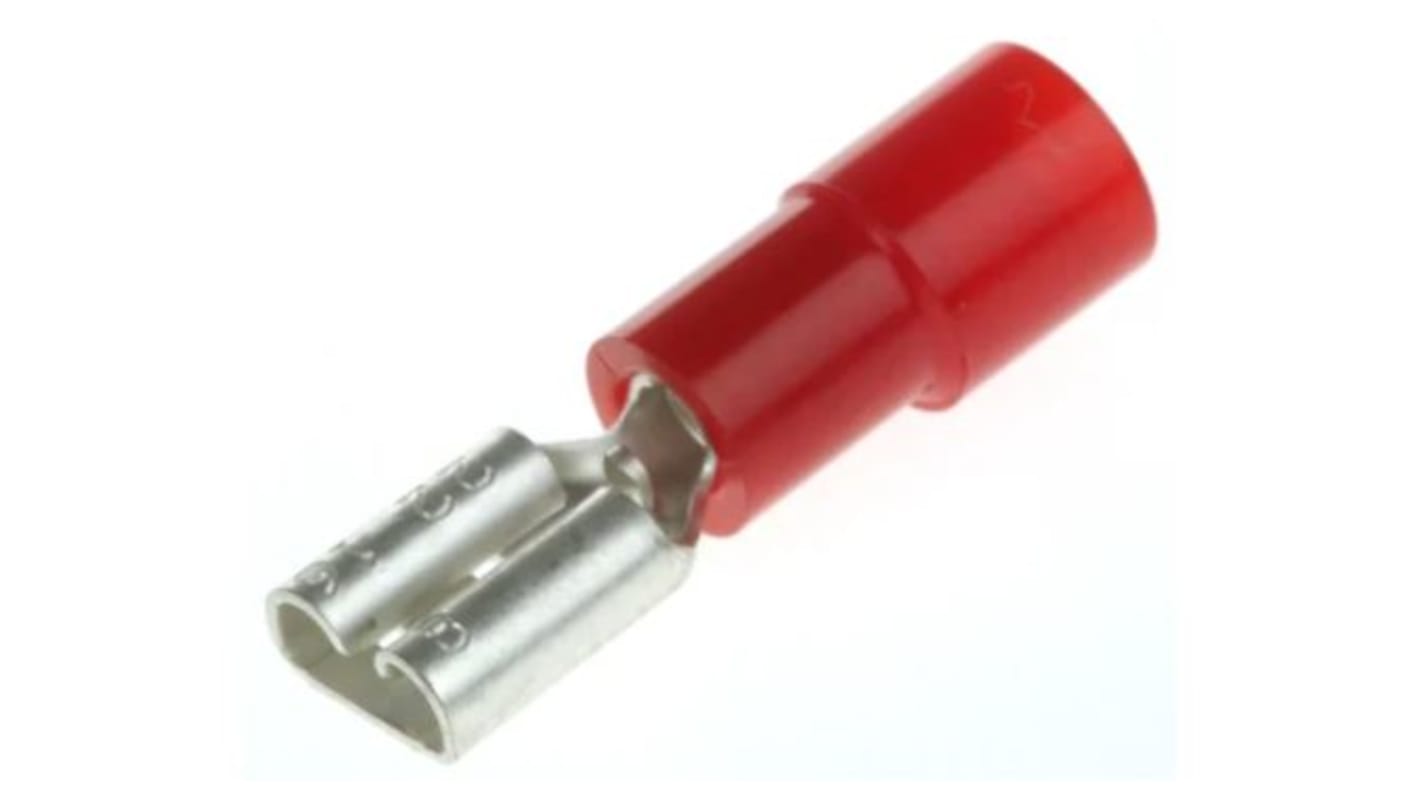

RED FEMALE RECEPTACLE,4.8WX0.8MM

Da RS PRO un terminal a crimpare completamente isolato di alta qualità, talvolta noto come connettore a scollegamento rapido. I connettori femmina a crimpare sono un tipo di connettore per cablaggio elettrico che, una volta accoppiato con un connettore con terminale maschio (o connettore maschio a scollegamento rapido), fornisce una rapida e affidabile interconnessione tra due fili. L'entrata ad imbuto di questo connettore facilita l'inserimento del filo, per una terminazione più rapida e facile.

Il corpo del connettore è realizzato in ottone stagnato ed è dotato di una ulteriore guaina di rame interna. Questa guaina di rame rinforza il cilindretto e fornisce una crimpatura robusta e sicura. La guaina inoltre protegge il filo dalle sollecitazioni e dalle vibrazioni elevate.

Questa presa a crimpare è dotata di un manicotto isolante in policarbonato che protegge ulteriormente il collegamento del filo al connettore.

Caratteristiche e vantaggi

• Rapidità e facilità di collegamento e scollegamento
• Isolamento totale per la protezione da scosse elettriche e da cortocircuiti dovuti a cavi scoperti. Fornisce protezione anche al collegamento elettrico
• Doppia struttura a crimpare con guaina in rame interna per una maggiore resistenza e robustezza del giunto a crimpare
• Placcatura in stagno per resistenza alla corrosione, una maggiore robustezza e un'eccellente conduttività
• Isolamento con codice colore per una facile identificazione delle dimensioni del terminale
• Struttura di isolamento svasata per un facile inserimento del filo

Applications

• Sistemi di controllo industriale
• Macchine industriali
• Applicazioni per uso automobilistico
• Apparecchiature di comunicazione
• Alimentatori
• HVAC
• Elettrodomestici, inclusi lavastoviglie, lavatrici e asciugatrici

Domande frequenti

D: Come si seleziona la dimensione corretta del connettore?
R: Quando si seleziona il terminal giusto per l'applicazione, è necessario considerare quanto segue:

La misura in mm (metrico) o AWG (American Wire Gauge) del filo utilizzato

La misura del terminale al quale si desidera collegare la terminazione ad anello. La larghezza del connettore femmina deve corrispondere alla larghezza del terminale col quale deve accoppiarsi e viceversa. La larghezza è generalmente indicata con un nome di serie in pollici: i più comuni sono .110 (2,8 mm), .187 (4,8 mm), .205 (5,2 mm), .250 (6,3 mm), .375 (9,5 mm). Anche lo spessore delle linguette varia, e solitamente è di 0,51 o 0,81 mm

D: Come aggraffare un connettore femmina?
A: Spellare l'estremità del filo e tagliarla alla stessa lunghezza del terminal. Inserire l'estremità spelata nel cilindretto assicurandosi che nessuna parte del cavo nudo sia visibile. Il connettore è quindi pronto per essere crimpato sull'estremità del filo. È possibile usare delle pinze o un cricchetto ma, per una migliore qualità della crimpatura, è meglio utilizzare una pinza a crimpare a cricchetto. È preferibile una pinza a crimpare dal momento che le impugnature rimangono bloccate fino a quando viene completato un ciclo di crimpatura per evitare crimpature parziali. Inserire il cilindretto del terminale del connettore femmina nell'apposita sezione di crimpatura (indicata dalle dimensioni contrassegnate sull'utensile). Stringere insieme le impugnature dell'utensile fino a rilasciare il cricchetto. A questo punto il terminale del connettore femmina crimpato è pronto per essere accoppiato a un terminale maschio e formare un collegamento elettrico sicuro.

D: Come funziona un connettore a crimpare femmina?
A: Il connettore femmina o il connettore femmina è aggraffato sull'estremità del filo elettrico a trefoli utilizzando l'attrezzatura appropriata, non è richiesta alcuna saldatura. Il connettore con terminale maschio sul filo opposto si inserisce semplicemente nell'apertura sull'estremità del connettore femmina, creando un collegamento elettrico sicuro e affidabile.

Perché scegliere RS Pro?

RS PRO si sforza di fornire parti affidabili a prezzi competitivi. Con gli esperti interni che testano tutti i nostri prodotti RS PRO, siamo sicuri di soddisfare la vostra richiesta di qualità e affidabilità.

RS PRO dispone di una vasta gamma di componenti per connettori elettrici. RS PRO è con voi ogni passo del cammino, sia che operiate in un ambiente industriale che in una manutenzione domestica.

Componente omologato UL

Per unità, codice RS: 613-9671

Codice RS: 270-7582
