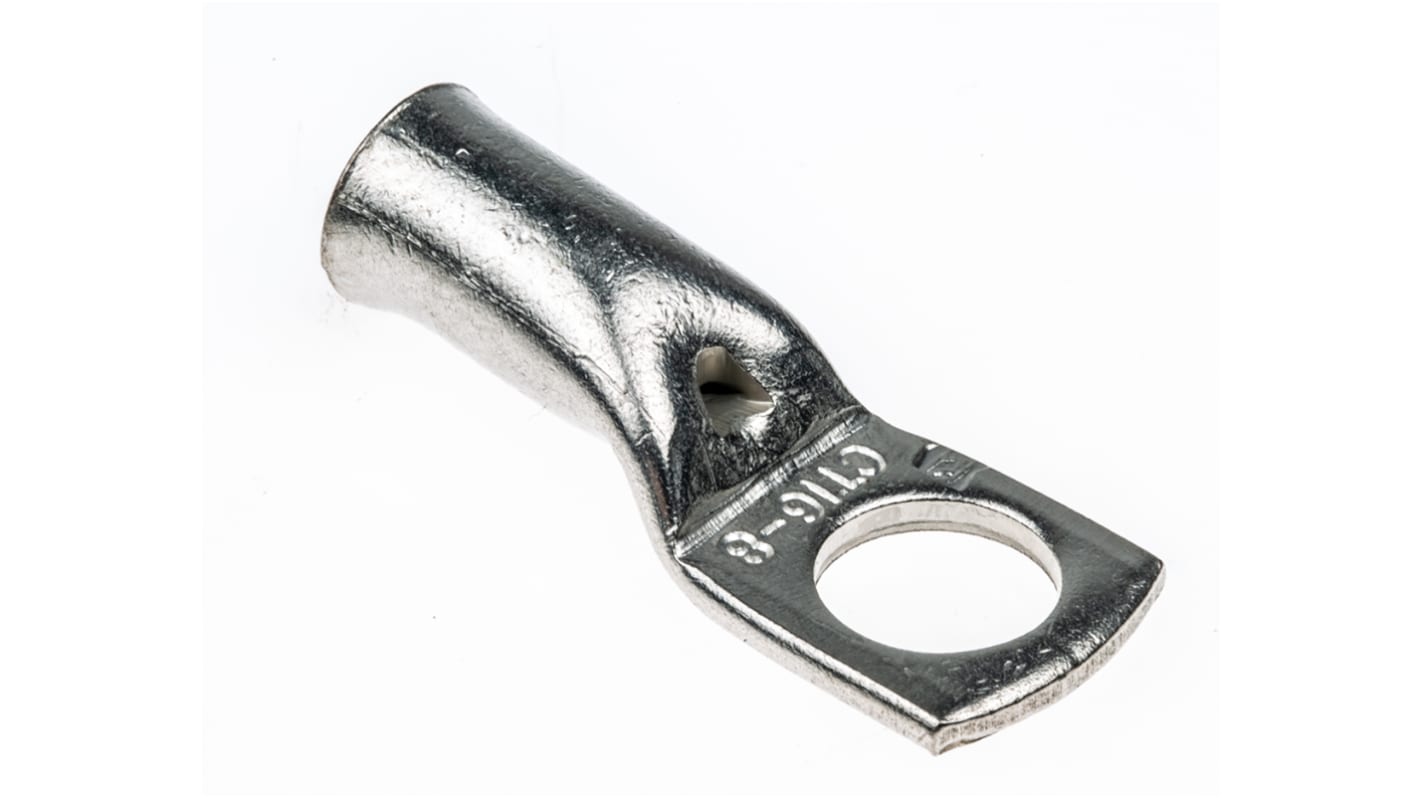

Terminale ad occhiello RS PRO serie RS PRO Non isolato, Ø perno M8, 6 AWG, Grigio

Da RS PRO, un terminale ad anello crimpato tubolare di alta qualità per impieghi pesanti, noto anche come connettore ad anello o aletta per cavo. I terminali a crimpare ad anello per impieghi pesanti sono usati per il collegamento di cavi multi-trefolo a un perno o un piedino su un componente elettrico, come ad esempio un terminale di batteria. Questi terminali tubolari ad anello sono realizzati in rame altamente conduttivo di spessore elevato, per impieghi pesanti che viene stagnato. Una volta correttamente crimpato su un cavo, questa terminazione ad anello offre un collegamento elettrico sicuro e affidabile.

• Design robusto con pareti spesse;• Il cilindretto chiuso garantisce che il terminal a crimpare si adatti saldamente al cavo;• Il materiale del corpo in rame fornisce un'elevata conduttività ed è facile da usare crimpatura;• La stagnatura sul terminale a crimpare fornisce resistenza alla corrosione, una maggiore resistenza, una riduzione dell'attrito e facilita la saldatura;• Cilindretto interno a forma di imbuto per un facile inserimento del filo

I terminali a filo non isolati sono utilizzati in applicazioni in cui non vi è alcun pericolo che qualcuno cortocircuiti il collegamento toccandolo accidentalmente. Questi connettori a filo ad anello a crimpare sono utilizzati in un'ampia gamma di settori per il collegamento di cavi di alimentazione a più fili a componenti elettrici in applicazioni per impieghi pesanti. Le applicazioni comprendono il cablaggio in sistemi di controllo industriale e macchine industriali, applicazioni nel settore automobilistico, apparecchiature di comunicazione, alimentatori ed elettrodomestici.

Standard e approvazioni: BS 2871, BS 4579 parte 1, BS 1872 parte 2 2011/65/EU e 2015/863.

Quando si seleziona il terminale ad anello giusto per l'applicazione, è necessario considerare quanto segue:

• Il calibro del filo mm (metrico) o AWG (American Wire Gauge) del filo o cavo che si sta utilizzando;• La dimensione del perno a cui si collega il morsetto ad anello.;• Il diametro interno del morsetto ad anello

In primo luogo, selezionare il terminale ad anello di misura corretta. Spela l'estremità del filo e taglialo alla stessa lunghezza del terminale. Inserire il filo nel cilindretto del terminale assicurandosi che non sia visibile alcun filo nudo. Il terminale a crimpare è quindi pronto per essere crimpato all'estremità del cavo utilizzando l'utensile a crimpare corretto. Queste pinze a crimpare includono una pinza a crimpare a cricchetto per impieghi pesanti o una pinza a crimpare idraulica. Le impugnature di un utensile a cricchetto rimarranno bloccate fino al completamento di un ciclo di crimpatura completo che eviterà la crimpatura parziale. Il cilindretto del morsetto ad anello viene semplicemente inserito nella sezione di crimpatura appropriata. Le maniglie dell'utensile possono quindi essere pressate insieme fino a quando il meccanismo a cricchetto non consente di rilasciarle. Una pinza a crimpare idraulica per impieghi pesanti fornisce un click udibile quando viene raggiunta la pressione di crimpatura completa che garantisce anche il completamento del ciclo di crimpatura. Il terminale ad anello crimpato può ora essere posizionato sopra il perno o il palo e fissato in posizione con un dado o mediante saldatura.

Utensile a crimpare manuale per impieghi gravosi (numero di serie) 445-611);Utensile a crimpare idraulico, (numero di serie 445-885)
