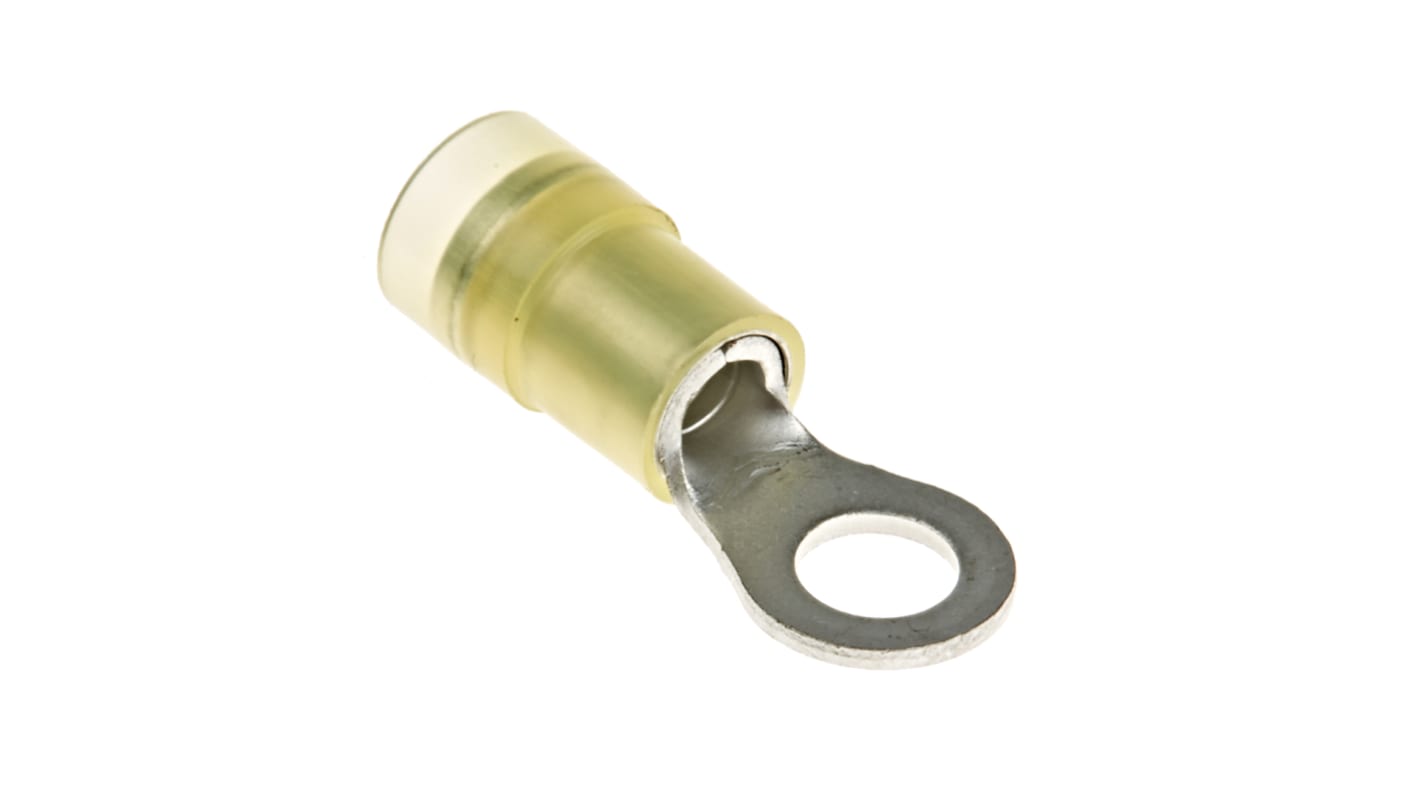

Terminale ad occhiello RS PRO Isolato, Ø perno M5, dimens. max filo 6mm², 10AWG, Giallo

Da RS PRO, un terminale ad anello crimpato di alta qualità isolato, noto anche come connettore ad anello o aletta per cavo. I terminali a crimpare ad anello sono usati per il collegamento di un cavo o filo elettrico ad un perno o piedino su un componente elettrico, come ad esempio un terminale di batteria. Questo terminale ad anello è realizzato in rame altamente conduttivo e ha una configurazione doppia a crimpare con una guaina di rame interna. Questa guaina di rame interna rafforza il cilindretto, fornisce una soluzione robusta e sicura e protegge il filo contro le sollecitazioni e le vibrazioni elevate. La terminazione ad anello viene quindi stagnata per la massima conduttività elettrica e resistenza alla corrosione. Un isolamento in nylon con codice colore fornisce protezione per il terminale e favorisce una rapida identificazione della dimensione del terminale. Una volta correttamente crimpato su un cavo o filo, questa terminazione ad anello offre un collegamento elettrico sicuro e affidabile.

• Materiale del corpo in rame per un'elevata conducibilità e facilità di crimpatura
• Placcatura in stagno per resistenza alla corrosione, una maggiore robustezza e un'eccellente conduttività
• Doppia struttura a crimpare con guaina in rame interna per una maggiore resistenza e robustezza del giunto a crimpare
• L'isolamento in nylon resistente fornisce isolamento elettrico, protezione del terminale e resistenza all'abrasione, agli urti e all'usura
• Isolamento con codice colore per una facile identificazione delle dimensioni del terminale
• Isolamento svasato per un facile inserimento del filo
• Temperatura d'esercizio massima di 150 °C

Questi connettori ad anello crimpato isolati sono utilizzati in un'ampia gamma di settori per collegare i fili ai componenti elettrici. Il design di questo connettore per filo lo rende ideale per l'uso in applicazioni industriali pesanti o con vibrazioni elevate. Le applicazioni comprendono il cablaggio in sistemi di controllo industriale e macchine industriali, applicazioni nel settore automobilistico, apparecchiature di comunicazione, alimentatori ed elettrodomestici.

Se si seleziona la terminazione ad anello corretta per la propria applicazione, considerare quanto segue:

• La misura del cavo in mm (metrico) o AWG (American Wire Gauge) del filo o cavo utilizzato
• Il diametro del perno a cui si desidera collegare la terminazione ad anello.
• Il diametro interno della terminazione ad anello

Prima di tutto, selezionare la terminazione ad anello di dimensioni corrette. Spelare l'estremità del filo e tagliarlo alla stessa lunghezza della terminale. Inserire il filo nel cilindretto del terminale assicurandosi che non sia più visibile il cavo nudo. Il terminale a crimpare è quindi pronto per essere crimpato sull'estremità del filo. Quando si crimpa un terminale per filo, possono essere usate le pinze o il cricchetto ma, per una migliore qualità della crimpatura, è meglio utilizzare una pinza a crimpare a cricchetto. È preferibile una pinza a crimpare dal momento che le impugnature rimangono bloccate fino a quando viene completato un ciclo di crimpatura per evitare crimpature parziali. Inserire il cilindretto del terminale ad anello nell'apposita sezione di crimpatura (indicata dalle dimensioni contrassegnate sull'attrezzo). Stringere insieme le impugnature dell'utensile fino a rilasciare il cricchetto. La terminazione ad anello crimpato ora può essere posizionata sopra il perno o piedino e fissata in posizione con un dado o mediante saldatura.

Per la pinza a crimpare a cricchetto adatta vedere il codice RS PRO 533-279

Registrazione UL, registrazione UL per Canada

Per unità, codice RS: 267-3880

Codice RS: 270-7629
