- Codice RS:
- 457-5227
- Codice costruttore:
- 320576
- Costruttore:
- TE Connectivity
100 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
200 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per 1pz in confezione da 100
0,464 €
(IVA esclusa)
0,566 €
(IVA inclusa)
Unità | Per unità | Per Pack* |
100 + | 0,464 € | 46,40 € |
*prezzo indicativo |
- Codice RS:
- 457-5227
- Codice costruttore:
- 320576
- Costruttore:
- TE Connectivity
Documentazione Tecnica
Normative
- Paese di origine:
- US
Dettagli prodotto

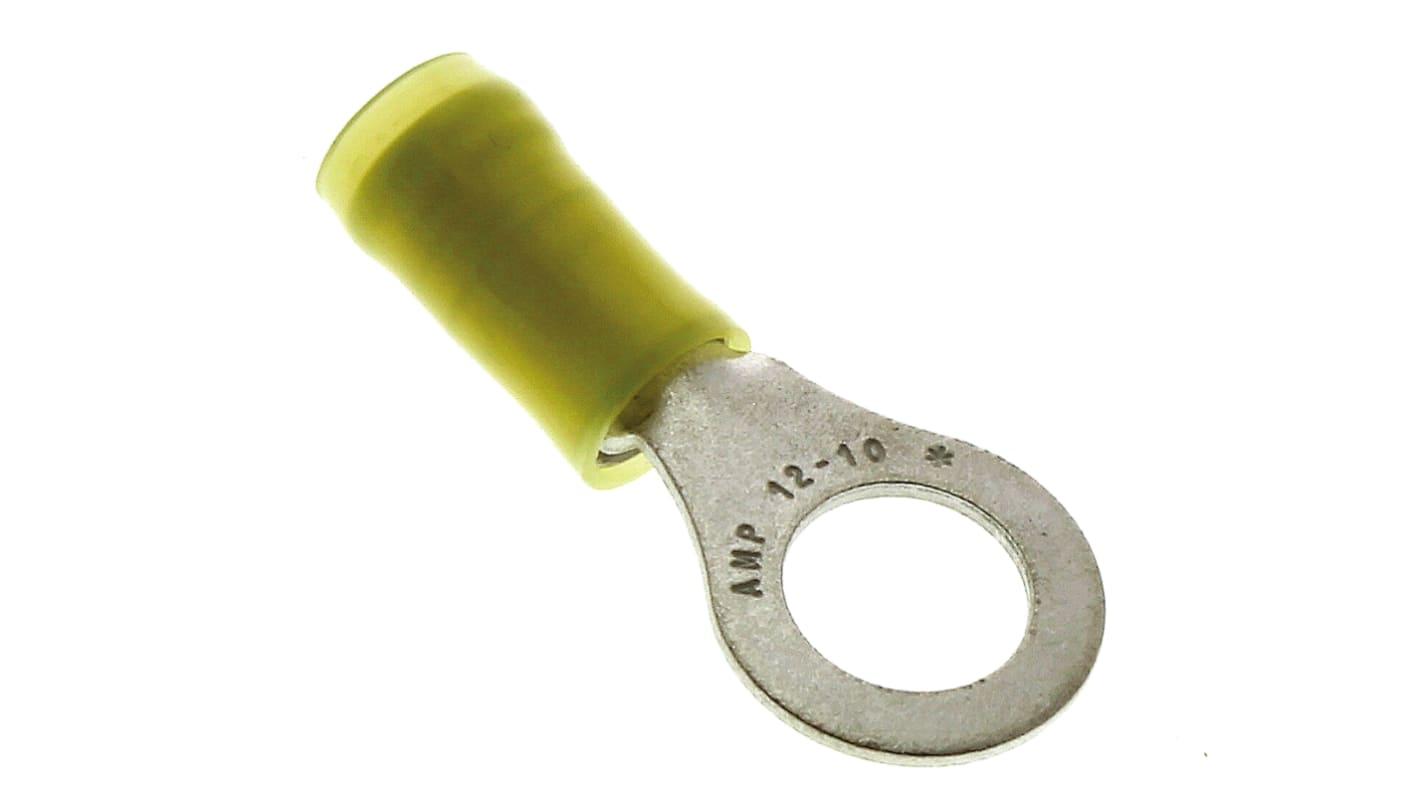

Terminali a occhiello a crimpare PIDG TE Connectivity
I terminali a crimpare per filo con linguetta ad anello PIDG (Pre-Insulated Diamond Grip) sono progettati per una maggiore affidabilità in ambienti più difficili del circuito. Queste terminazioni con linguetta ad anello PIDG sono costituite da un corpo e cilindretto in rame ad alta conduttività formati con precisione. Allinterno del cilindretto vi sono dentellature che garantiscono il massimo contatto e la resistenza alla trazione dopo la crimpatura. Il cilindretto per filo è circondato con una guaina di rame che funge da supporto isolante del filo e previene i danni ai trefoli. Una guaina esterna in nylon colorata facilita l'identificazione della dimensione del filo, mentre un ingresso a imbuto impedisce che i trefoli si pieghino allindietro, velocizzando in tal modo linserimento del filo durante la produzione a ritmo elevato. La struttura di questi terminali PIDG e l'uso di morse per pinza specializzate permette di eseguire un crimpaggio uniforme e affidabile. Disponibili in varie dimensioni del filo, del cilindretto e delle viti, queste terminazioni ad anello PIDG offrono una soluzione versatile per un'ampia gamma di applicazioni di cablaggio
Caratteristiche e vantaggi
Corpo in rame ad alta conduttività
Guaina di rame per un miglior supporto isolante del filo
Dentellature nel cilindretto per il massimo contatto e resistenza alla trazione
Guaine con codice colore per una facile identificazione delle dimensioni dei fili e degli utensili
Ingresso del cavo a imbuto per il facile inserimento del filo
Il design consente una crimpatura affidabile e uniforme
Guaina di rame per un miglior supporto isolante del filo
Dentellature nel cilindretto per il massimo contatto e resistenza alla trazione
Guaine con codice colore per una facile identificazione delle dimensioni dei fili e degli utensili
Ingresso del cavo a imbuto per il facile inserimento del filo
Il design consente una crimpatura affidabile e uniforme
Applicazioni
Queste terminazioni PIDG sono adatte all'uso in un'ampia gamma di applicazioni con molti terminali, soddisfacendo o superando i requisiti di MIL-T-7928, tipo II, classe 1 e 2. Le applicazioni comprendono strumenti/controllo, illuminazione, alimentatori, scatole pannello, trasporto, attrezzature di sollevamento, motori, aerospaziale ed elettrodomestici.
Autorizzatori
Terminali PIDG TE Connectivity
Specifiche
Attributo | Valore |
---|---|
Serie | PIDG |
Isolamento | Isolato |
Materiale di isolamento | Nylon |
Diametro esterno | 8.33mm |
Diametro esterno | 13.49mm |
Dimensione minima filo mm2 | 2.6mm² |
Dimensione massima filo mm2 | 6.6mm² |
Dimensione massima filo AWG | 10AWG |
Dimensione minima filo AWG | 12AWG |
Dimensione perno | M8 |
Colore | Giallo |
Materiale contatto | Rame |
Placcatura contatto | Stagno |
Lunghezza complessiva | 33.58mm |
