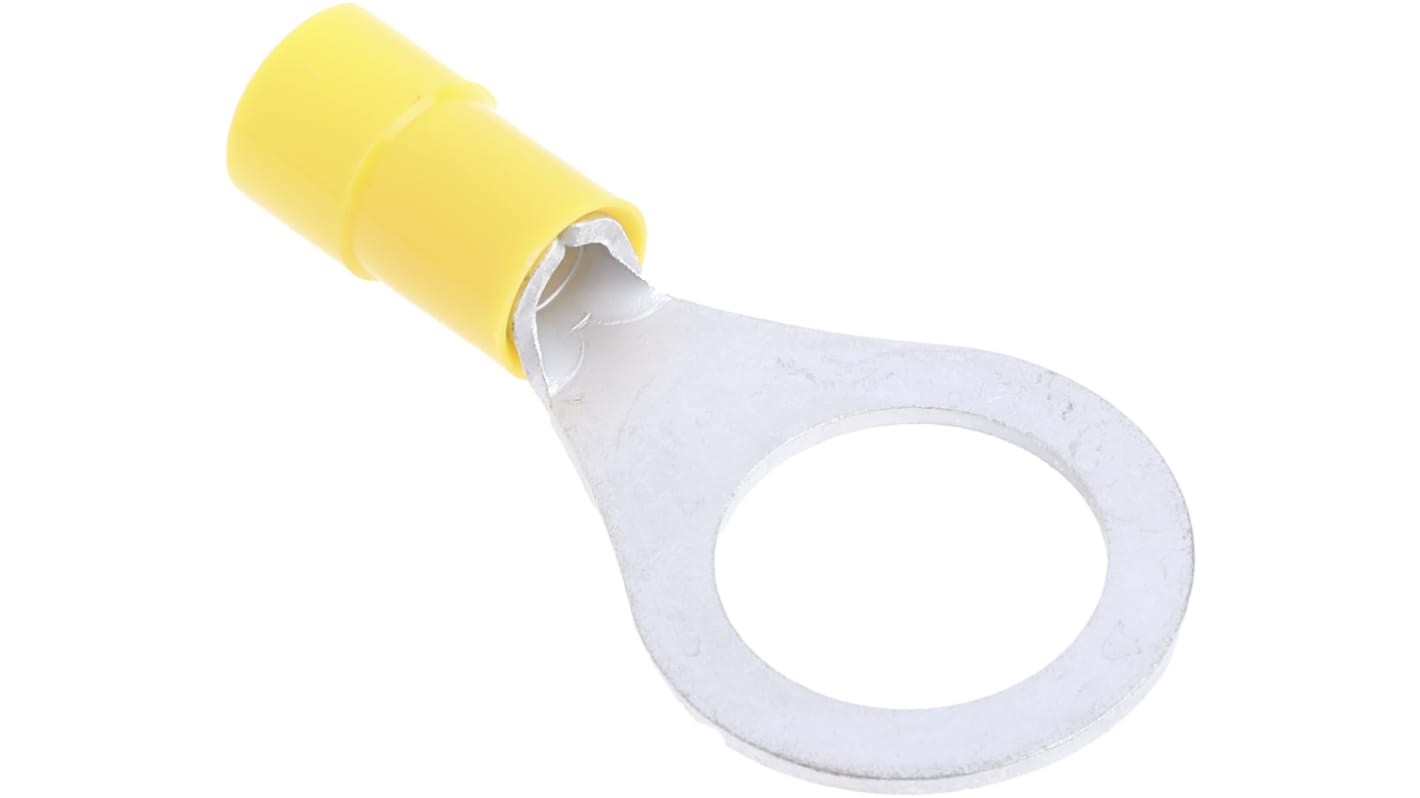

Terminale ad occhiello RS PRO Isolato, Ø perno M12, dimens. max filo 6mm², 10AWG, Giallo

Da RS PRO, un terminale ad anello crimpato di alta qualità isolato, noto anche come connettore ad anello o aletta per cavo. I terminali a crimpare ad anello sono usati per il collegamento di un cavo o filo elettrico ad un perno o piedino su un componente elettrico, come ad esempio un terminale di batteria. Questa terminazione ad anello è realizzata in rame altamente conduttivo e viene quindi stagnata per la massima conduttività elettrica e resistenza alla corrosione. Un isolamento in vinile con codice colore fornisce protezione per il terminale e favorisce una rapida identificazione della dimensione del terminale. Una volta correttamente crimpato su un cavo o filo, questa terminazione ad anello offre un collegamento elettrico sicuro e affidabile.

• Materiale del corpo in rame per un'elevata conduttività e una facile crimpatura
• Placcatura in stagno per una maggiore resistenza alla corrosione, una maggiore resistenza e un'eccellente conduttività
• Isolamento in vinile per isolamento elettrico e protezione dei terminal
• Isolamento con codice colore per una facile identificazione della dimensione del terminal
• Ingresso di isolamento esteso per un facile inserimento del filo

Questi connettori ad anello crimpato isolati sono utilizzati in un'ampia gamma di settori per collegare i fili ai componenti elettrici. Le applicazioni comprendono il cablaggio in sistemi di controllo industriale e macchine industriali, applicazioni nel settore automobilistico, apparecchiature di comunicazione, alimentatori ed elettrodomestici.

Se si seleziona la terminazione ad anello corretta per la propria applicazione, considerare quanto segue:

• La misura del cavo in mm (metrico) o AWG (American Wire Gauge) del filo o cavo utilizzato
• Il diametro del perno a cui si desidera collegare la terminazione ad anello.
• Il diametro interno della terminazione ad anello

Dimensioni filo:
Rosso 0,5-1.5mm²
Blu 1,5-2.5mm²
Giallo 4-6mm²

Domande frequenti

Come crimpare una terminal ad anello
Prima di tutto, selezionare la terminazione ad anello di dimensioni corrette. Spelare l'estremità del filo e tagliarlo alla stessa lunghezza della terminale. Inserire il filo nel cilindretto del terminale assicurandosi che non sia più visibile il cavo nudo. Il terminale a crimpare è quindi pronto per essere crimpato sull'estremità del filo. Quando si crimpa un terminale per filo, possono essere usate le pinze o il cricchetto ma, per una migliore qualità della crimpatura, è meglio utilizzare una pinza a crimpare a cricchetto. È preferibile una pinza a crimpare dal momento che le impugnature rimangono bloccate fino a quando viene completato un ciclo di crimpatura per evitare crimpature parziali. Inserire il cilindretto del terminale ad anello nell'apposita sezione di crimpatura (indicata dalle dimensioni contrassegnate sull'attrezzo). Stringere insieme le impugnature dell'utensile fino a rilasciare il cricchetto. La terminazione ad anello crimpato ora può essere posizionata sopra il perno o piedino e fissata in posizione con un dado o mediante saldatura.

Perché scegliere RS Pro?
RS PRO è il nostro marchio e propone una vasta gamma di prodotti di alta qualità e valore offrendo una scelta più ampia. Apprezzato dai tecnici di tutto il mondo, ogni parte di ciascun prodotto RS PRO è stata rigorosamente testata per gli standard industriali più impegnativi; viene conferito il sigillo di approvazione RS PRO se viene accertata l'eccezionale qualità, ciò significa che anche voi potete fidarvi.

Per la pinza a crimpare adatta vedere il codice 125-1964

Componente con riconoscimento UL
