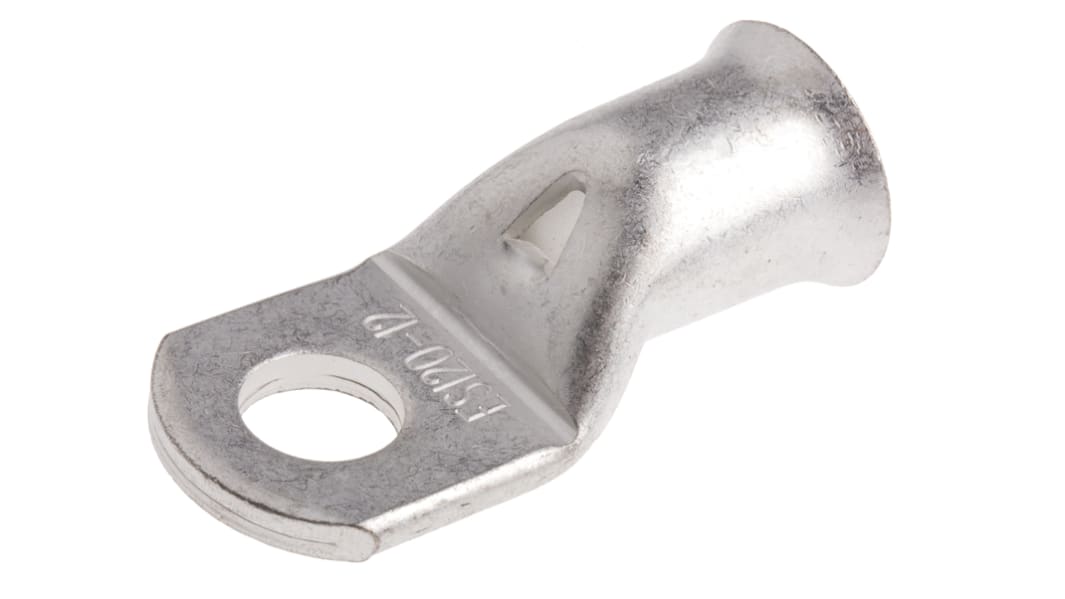

Terminale ad occhiello RS PRO, Ø perno 12mm, dimens. max filo 120mm², 4/0AWG

Da RS PRO, un terminale ad anello crimpato tubolare di alta qualità per impieghi pesanti, noto anche come connettore ad anello o aletta per cavo. I terminali a crimpare ad anello per impieghi pesanti sono usati per il collegamento di cavi multi-trefolo a un perno o un piedino su un componente elettrico, come ad esempio un terminale di batteria. Questi terminali tubolari ad anello sono realizzati in rame altamente conduttivo di spessore elevato, per impieghi pesanti che viene stagnato. Una volta correttamente crimpato su un cavo, questa terminazione ad anello offre un collegamento elettrico sicuro e affidabile.

• Design robusto con spessore consistente
• Il cilindretto chiuso garantisce che il terminale a crimpare sia saldamente fissato intorno al cavo
• Il materiale del corpo in rame offre un'elevata conducibilità ed è facile da crimpare
• La placcatura in stagno sul terminale a crimpare fornisce una resistenza alla corrosione, una maggiore resistenza, una riduzione dell'attrito e la rende più facile da saldare
• Cilindretto interno a forma di imbuto per un facile inserimento del filo

I terminali con fili non isolati sono usati nelle applicazioni in cui non vi è alcun pericolo di cortocircuito del collegamento a causa di un contatto involontario. Questi connettori ad anello crimpato sono utilizzati in un'ampia gamma di settori per il collegamento di cavi di alimentazione multi-trefolo ai componenti elettrici nelle applicazioni per impieghi più pesanti. Le applicazioni comprendono il cablaggio in sistemi di controllo industriale e macchine industriali, applicazioni nel settore automobilistico, apparecchiature di comunicazione, alimentatori ed elettrodomestici.

Se si seleziona la terminazione ad anello corretta per la propria applicazione, considerare quanto segue:

• La misura del cavo in mm (metrico) o AWG (American Wire Gauge) del filo o cavo utilizzato
• Il diametro del perno a cui si desidera collegare la terminazione ad anello.
• Il diametro interno della terminazione ad anello

Prima di tutto, selezionare la terminazione ad anello di dimensioni corrette. Spelare l'estremità del filo e tagliarlo alla stessa lunghezza della terminale. Inserire il filo nel cilindretto del terminale assicurandosi che non sia più visibile il cavo nudo. Il terminale a crimpare è quindi pronto per essere crimpato sull'estremità del cavo utilizzando la pinza a crimpare corretta. Questi utensili a crimpare includono una pinza a crimpare a cricchetto per impieghi pesanti o una pinza a crimpare idraulica. Le impugnature di una pinza a cricchetto rimangono bloccate fino a quando viene completato un ciclo di crimpatura per evitare crimpature parziali. Il cilindretto del terminale ad anello viene semplicemente inserito nell'apposita sezione di crimpatura. Le impugnature dell'utensile possono quindi essere premute finché il meccanismo a cricco consente di rilasciarle. Una pinza a crimpare idraulica per impieghi pesanti genera un rumore di scatto udibile quando si ottiene la pressione di crimpatura completa, che assicura anche che il ciclo di crimpatura è completo. La terminazione ad anello crimpato ora può essere posizionata sopra il perno o piedino e fissata in posizione con un dado o mediante saldatura.
