    Cavo filo-scheda Molex PicoBlade, L. 300mm, passo 1.25mm

    Codice RS:
    125-0750
    Codice costruttore:
    15134-0803
    Costruttore:
    Molex
    Molex
    Visualizza Cavi filo-scheda
    21 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
    168 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
    Add to Basket
    Unità

    Aggiunto

    Prezzo per Unità

    € 10,26

    (IVA esclusa)

    € 12,52

    (IVA inclusa)

    UnitàPer unità
    1 +€ 10,26
    Codice RS:
    125-0750
    Codice costruttore:
    15134-0803
    Costruttore:
    Molex
    Paese di origine:
    IN

    Normative

    Paese di origine:
    IN

    Dettagli prodotto

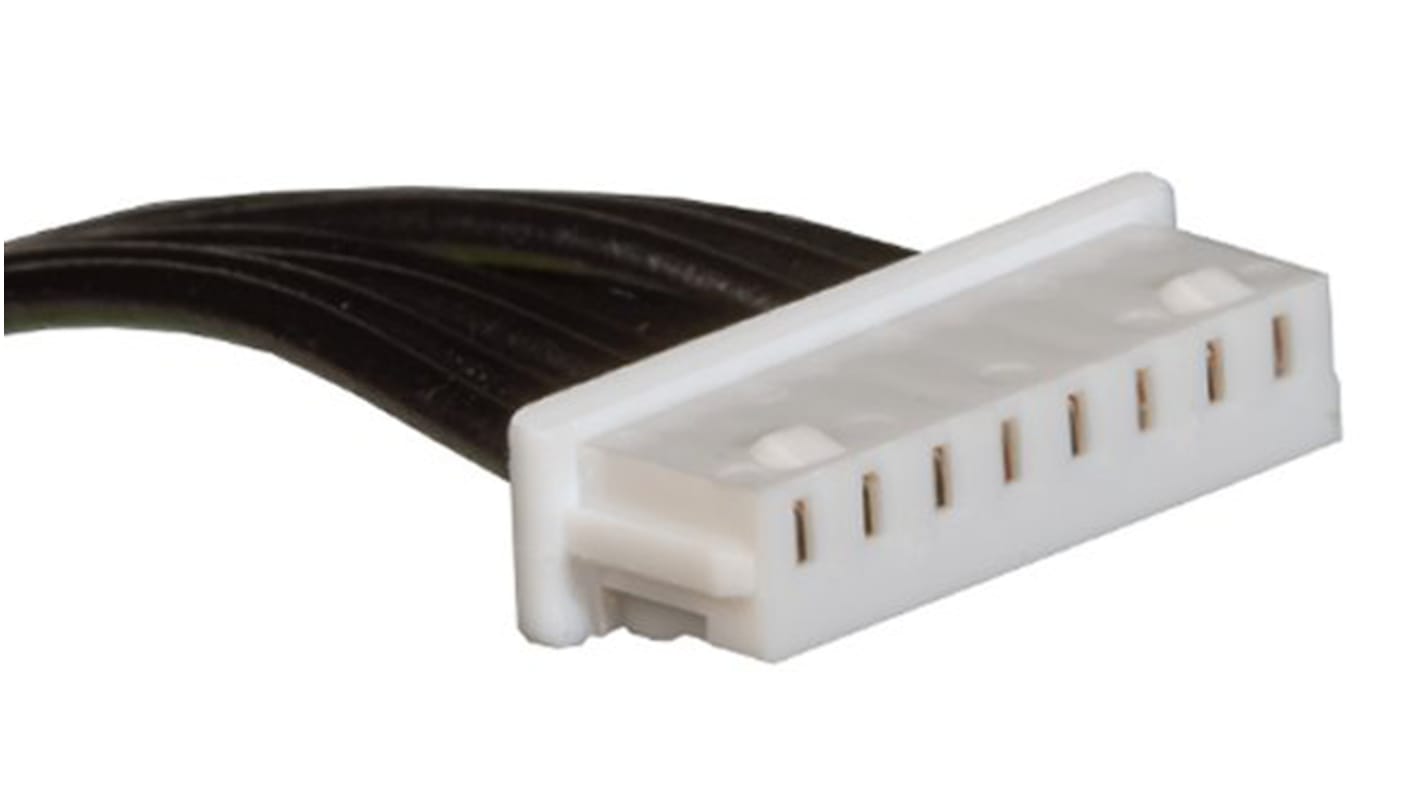

    Cavi assemblati con connettore femmina standard PicoBlade Molex - Serie 15134


    Cavi assemblati filo-scheda PicoBlade con cavi di varie lunghezze, con terminazione a connettore femmina PicoBlade. I cavi assemblati con connettore PicoBlade sono realizzati con fili UL1061 separati per semplificare progettazione, prototipazione e produzione. La configurazione pin-pin consente di assegnare ciascun segnale a un pin, senza dover progettare il layout dei cavi. I connettori femmina PicoBlade hanno un design salvaspazio a fila singola, con passo di appena 1,25 mm. Un blocco di sicurezza sul connettore garantisce che il connettore resti saldamente accoppiato al connettore corrispondente, impedendone il distacco accidentale dovuto a vibrazioni o manipolazioni improprie. Questi cavi assemblati PicoBlade sono progettati per l'uso con connettori per circuiti stampati filo-scheda PicoBlade serie 53261, 53047, 53398 e 53048

    Caratteristiche e vantaggi


    • Con fili UL1061 separati per configurazioni facili
    • le configurazioni Da Pin a pin della mappa riducono la necessità di progettare la disposizione dei cavi
    • Design compatto per connettori salvaspazio con un piccolo passo da 1,25 mm
    • blocchi Di Attrito sui corpi connettore per un accoppiamento sicuro con la testata
    • Disponibile in una gamma di lunghezze dei cavi

    Con fili UL1061 separati per configurazioni facili
    Le configurazioni pin-pin riducono il bisogno di progettare il layout dei cavi
    Struttura del connettore compatta, a ingombro ridotto con passo di appena 1,25 mm
    Blocchi di sicurezza sui corpi dei connettori per accoppiamenti sicuri con connettori
    Disponibili con cavi di diverse lunghezze

    Applicazioni


    Questi cavi assemblati filo-scheda PicoBlade sono ideali per l'uso in prototipazione e applicazioni globali. Esempi applicativi: mercato dell'home entertainment, elettrodomestici e dispositivi mobili, veicoli commerciali, controlli dei processi industriali e settore medicale.


    Filo-scheda 1,25 mm - Molex PicoBlade™

    Specifiche

    AttributoValore
    SeriePicoBlade
    Numero di serie15134
    Connettore APicoBlade
    Genere connnettore AFemmina
    Connettore BPicoBlade
    Genere connnettore BFemmina
    Numero di contatti connettore A8
    Numero di contatti connettore B8
    Passo1.25mm
    Colore guainaNero
    Lunghezza cavo300mm
    Tensione nominale125 V
    Corrente nominale1 A
    Genere connettore 1Maschio
    Gamma operativa di temperatura-40 → +85 °C
    Placcatura contattiStagno
    Genere connettore 2Maschio
