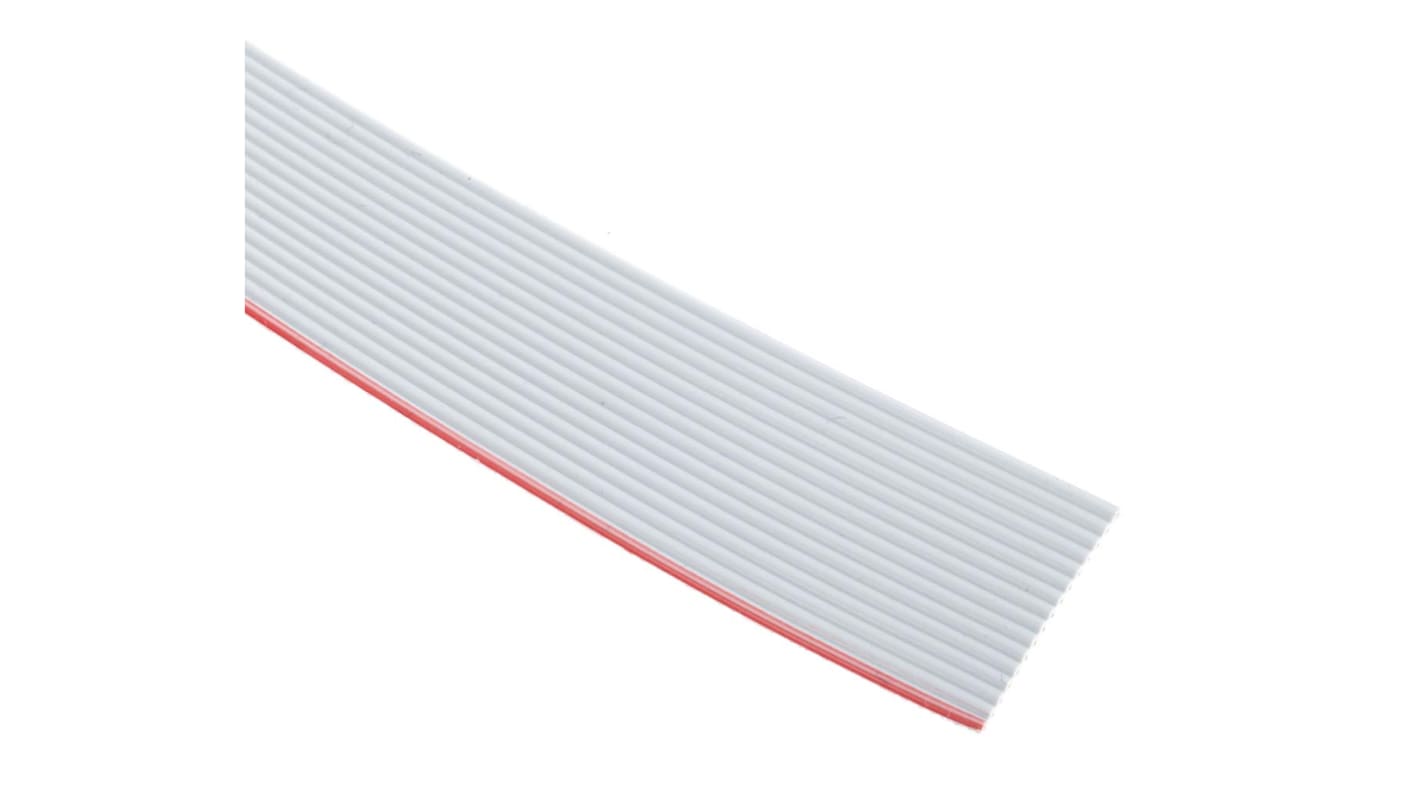

Cavo piatto 3M 3365 A trefoli, passo 1.27 mm, 28 AWG 16 30.48 m
- Codice RS:
- 105-4991
- Codice Distrelec:
- 155-63-727
- Codice costruttore:
- 3365-16 100FT
- Costruttore:
- 3M
Prezzo per 1 bobina da 30 metri*
75,07 €
(IVA esclusa)
91,59 €
(IVA inclusa)
Consegna GRATUITA per ordini a partire da 60,00 €
In magazzino
- 9 unità pronte per la spedizione da un'altra sede
Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".
Bobina/e | Per bobina | Al metro* |
|---|---|---|
| 1 + | 75,07 € | 2,502 € |
*prezzo indicativo
- Codice RS:
- 105-4991
- Codice Distrelec:
- 155-63-727
- Codice costruttore:
- 3365-16 100FT
- Costruttore:
- 3M
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | 3M | |
| Tipo di cavo | A trefoli | |
| Tipo prodotto | Cavo piatto | |
| Passo | 1.27mm | |
| Tensione | 300V | |
| Schermato/non schermato | Non schermato | |
| Numero conduttori | 16 | |
| American Wire Gauge AWG | 28AWG | |
| Tipo di conduttore | Tondo | |
| Serie | 3365 | |
| Materiale della guaina | Cloruro di polivinile | |
| Lunghezza cavo | 30.48m | |
| Standard/Approvazioni | VW-1, Style No.: 2651, UL File No.: E42769, AWM 2651, FT1 | |
| Colore della guaina | Grigio | |
| Hi-Flex | No | |
| Fili conduttore | 7 x 127 μm | |
| Temperatura massima di funzionamento | 105°C | |
| Materiale conduttore | Rame stagnato | |
| Comportamento al fuoco | FT1 (Canada), VW-1 (Usa) | |
| Minima temperatura operativa | -20°C | |
| Numero fili | 7 | |
| Seleziona tutto | ||
|---|---|---|
Marchio 3M | ||
Tipo di cavo A trefoli | ||
Tipo prodotto Cavo piatto | ||
Passo 1.27mm | ||
Tensione 300V | ||
Schermato/non schermato Non schermato | ||
Numero conduttori 16 | ||
American Wire Gauge AWG 28AWG | ||
Tipo di conduttore Tondo | ||
Serie 3365 | ||
Materiale della guaina Cloruro di polivinile | ||
Lunghezza cavo 30.48m | ||
Standard/Approvazioni VW-1, Style No.: 2651, UL File No.: E42769, AWM 2651, FT1 | ||
Colore della guaina Grigio | ||
Hi-Flex No | ||
Fili conduttore 7 x 127 μm | ||
Temperatura massima di funzionamento 105°C | ||
Materiale conduttore Rame stagnato | ||
Comportamento al fuoco FT1 (Canada), VW-1 (Usa) | ||
Minima temperatura operativa -20°C | ||
Numero fili 7 | ||
- Paese di origine:
- US
Cavo piatto serie 3365 3M, lunghezza cavo 30,48 m, 16 conduttori - 3365-16 100FT
Questo cavo piatto è un nastro multiconduttore progettato per interconnettere assemblaggi elettronici ed elettromeccanici in cui sono richiesti percorsi di conduttori paralleli compatti. Fornisce una soluzione flessibile con guaina grigia per il cablaggio interno in pannelli di controllo, strumentazione e cablaggi di apparecchiature, supportando livelli di tensione industriale ordinari e esposizione termica moderata.
Caratteristiche e vantaggi:
• I conduttori 16 forniscono un cablaggio parallelo denso per le interfacce dei connettori
• I nuclei intrecciati 28 AWG offrono una maggiore durata flessibile rispetto ai conduttori solidi
• I conduttori in rame stagnato riducono l'ossidazione e mantengono la conduttività
• La guaina grigia in PVC tollera il funzionamento continuo fino a 105 °C
• Il passo di 1,27 mm supporta l'attacco del connettore compatto
• La struttura non schermata riduce i costi e semplifica il routing in ambienti non rumorosi
• I nuclei intrecciati 28 AWG offrono una maggiore durata flessibile rispetto ai conduttori solidi
• I conduttori in rame stagnato riducono l'ossidazione e mantengono la conduttività
• La guaina grigia in PVC tollera il funzionamento continuo fino a 105 °C
• Il passo di 1,27 mm supporta l'attacco del connettore compatto
• La struttura non schermata riduce i costi e semplifica il routing in ambienti non rumorosi
Applicazioni
• Adatto per il cablaggio di connettori a nastro in armadi di controllo per l'automazione
• Ideale per imbracature interne in strumentazione e apparecchiature di test
• Utilizzato per la distribuzione del segnale in assemblaggi elettronici industriali
• Può essere utilizzato per interconnessioni tra circuiti stampati e connettori mezzanine
• Utilizzato per il cablaggio a bassa tensione in dispositivi elettromeccanici
• Ideale per imbracature interne in strumentazione e apparecchiature di test
• Utilizzato per la distribuzione del segnale in assemblaggi elettronici industriali
• Può essere utilizzato per interconnessioni tra circuiti stampati e connettori mezzanine
• Utilizzato per il cablaggio a bassa tensione in dispositivi elettromeccanici
Quale struttura del conduttore supporta la piegatura ripetuta?
Ogni conduttore comprende sette trefoli rotondi, il che migliora la flessibilità rispetto al filo a filo singolo per le applicazioni che richiedono movimenti ripetuti.
Quali caratteristiche di fuoco e fiamma presenta?
Il cavo soddisfa i valori nominali di prova di fiamma riconosciuti applicabili ai mercati nordamericano e canadese, indicando un comportamento di propagazione della fiamma definito per le installazioni attente alla sicurezza.
Quali livelli di sollecitazione elettrica può sopportare?
È nominale per l'uso a 300 V, adatto per applicazioni di controllo e segnale tipiche all'interno di tale intervallo di tensione.
Qual è la lunghezza dell'alimentazione e come si presenta?
Il cavo è fornito in lunghezze continue di 30,48 m, comode per correre attraverso gli armadi o nei macchinari senza giunti frequenti.
Approvals
UL
Warning
Questi cavi non devono essere considerati come cavi di alimentazione o come cavi per il collegamento diretto di apparecchiature alle fonti di alimentazione di rete.
