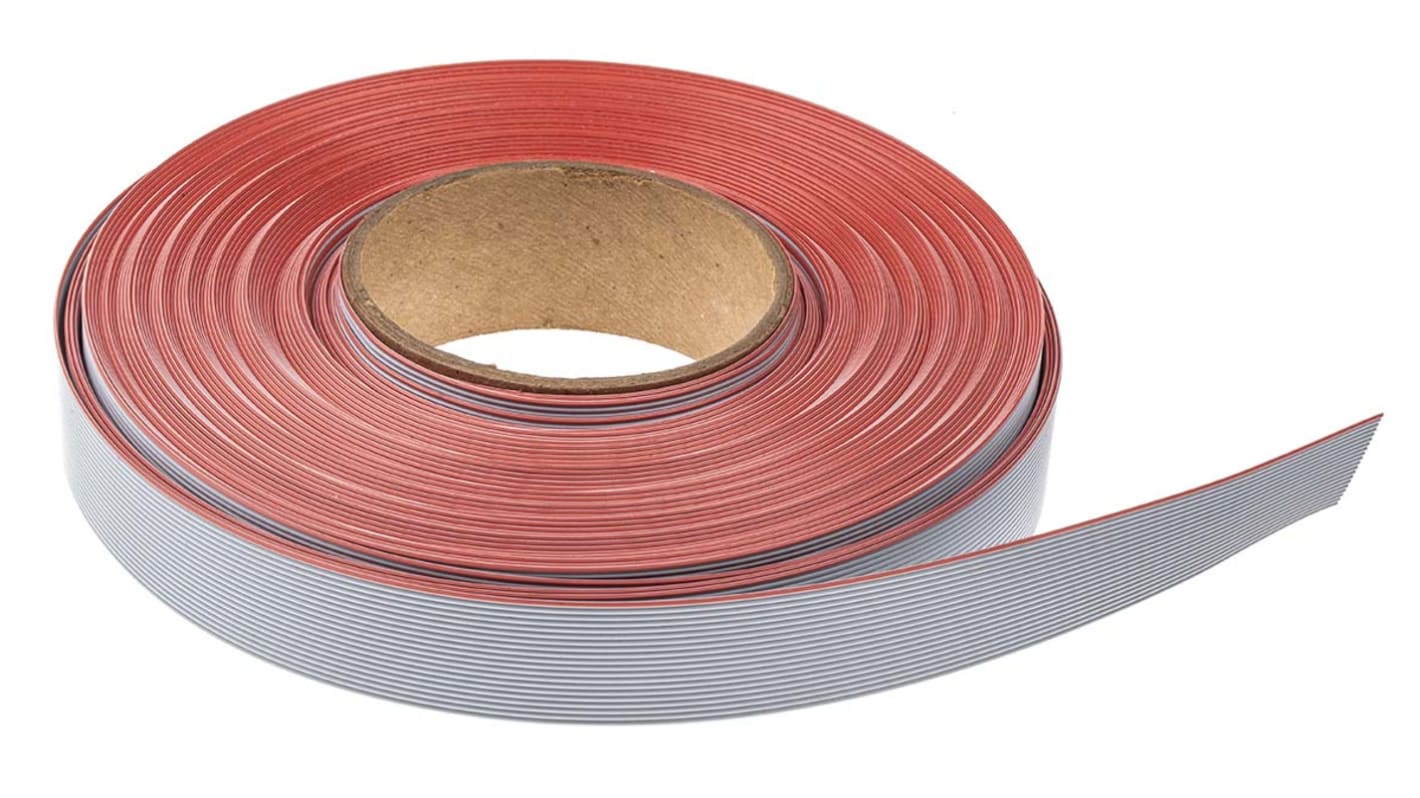

Cavo ribbon 20 vie 3M, passo 1.27mm, 28 AWG
- Codice RS:
- 105-5039
- Codice costruttore:
- 3365-20 100FT
- Costruttore:
- 3M
Non disponibile
RS non distribuirà più questo prodotto.
Alternativa
Prodotto al momento non disponibile. Ti suggeriamo la seguente alternativa.
1 scatola da 30 metro/i
74,84 €
(IVA esclusa)
91,30 €
(IVA inclusa)
- Codice RS:
- 105-5039
- Codice costruttore:
- 3365-20 100FT
- Costruttore:
- 3M
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | 3M | |
| Tipo cavo a nastro | Tipo piatto | |
| Passo | 1.27mm | |
| Con terminazione/senza terminazione | Senza terminazione | |
| Numero di vie | 20 | |
| Schermato/non schermato | Non schermato | |
| AWG | 28 AWG | |
| Serie | 3365 | |
| Lunghezza | 30m | |
| Larghezza | 25,4 mm | |
| Minima temperatura operativa | -20°C | |
| Tensione nominale | 300 V | |
| Numero di trefoli | 7 | |
| Alta flessibilità | Sì | |
| Massima temperatura operativa | +105°C | |
| Colore guaina | Grigio | |
| Conduttore trefolato | Intrecciato | |
| Capacità | 47.4616pF/m | |
| Impedenza | 172 Ω | |
| Trefoli conduttore | 7/0,127 mm | |
| Dimensione trefoli | 0,127 mm | |
| Gamma operativa di temperatura | -20 → +105 °C | |
| Schermato/Non schermato | Non schermata | |
| Seleziona tutto | ||
|---|---|---|
Marchio 3M | ||
Tipo cavo a nastro Tipo piatto | ||
Passo 1.27mm | ||
Con terminazione/senza terminazione Senza terminazione | ||
Numero di vie 20 | ||
Schermato/non schermato Non schermato | ||
AWG 28 AWG | ||
Serie 3365 | ||
Lunghezza 30m | ||
Larghezza 25,4 mm | ||
Minima temperatura operativa -20°C | ||
Tensione nominale 300 V | ||
Numero di trefoli 7 | ||
Alta flessibilità Sì | ||
Massima temperatura operativa +105°C | ||
Colore guaina Grigio | ||
Conduttore trefolato Intrecciato | ||
Capacità 47.4616pF/m | ||
Impedenza 172 Ω | ||
Trefoli conduttore 7/0,127 mm | ||
Dimensione trefoli 0,127 mm | ||
Gamma operativa di temperatura -20 → +105 °C | ||
Schermato/Non schermato Non schermata | ||
Cavi a nastro con passo da 0,05 poll. (1,27 mm), tipo 3365
Da 3M, la serie 3365 di cavi a nastro grigi, filo 28 awg su centri da 0,05 poll., consente la terminazione di massa a un'ampia linea di connettori IDC da 3M. Il filo di rame stagnato intrecciato 7x36 offre flessibilità e una durata prolungata del prodotto. Il primo conduttore è identificato da un bordo di attacco rosso.
Caratteristiche e vantaggi
>1x10 resistenza di isolamento Ω 10 3m/•
• adatto per la terminazione di massa
• Estremamente flessibile
• adatto per la terminazione di massa
• Estremamente flessibile
Applications
Il cablaggio a nastro viene spesso utilizzato nelle applicazioni informatiche e di comunicazione. Sono spesso utilizzati all'interno di apparecchiature elettroniche e vengono spesso utilizzati nel cablaggio del disco rigido. Sebbene siano limitati alle installazioni a funzionamento diretto, presentano vantaggi in quanto possono fornire soluzioni efficienti in termini di spazio per un'elevata trasmissione di dati. Il cablaggio a nastro viene spesso utilizzato in:
• prova e misurazione
• informatica
• Robotica
• prova e misurazione
• informatica
• Robotica
Perché scegliere 3M?
3M è un nome di fiducia nelle soluzioni di cablaggio e connettori, che fornisce cavi, connettori e accessori di alta qualità. Dall'informatica industriale alle applicazioni domestiche, 3M offre la gamma di prodotti affidabile e versatile di cui avete bisogno.
Attenzione
Questi cavi non devono essere considerati come cavi di alimentazione né devono essere utilizzati per il collegamento diretto di apparecchiature alla rete.
Cavo a nastro 3M, 7 fili, 28 AWG - Serie 3365 - 3365-20 100FT
Cerchi un modo affidabile per collegare il tuo sistema elettronico? Legate tutto insieme con questo cavo a nastro di 3M. La sua forma piatta salvaspazio lo rende ideale per il collegamento di periferiche interne come dischi rigidi, schede video e porte USB. Il cavo a nastro ultrasottile è costituito da 20 conduttori a sette fili, ciascuno posizionato fianco a fianco e con un passo di 1,27 mm. L'installazione è semplice, poiché il design flessibile è adatto per la terminazione di massa a un'ampia gamma di connettori IDC 3M.
Caratteristiche e vantaggi
• I bordi anteriori con codice colore facilitano l'identificazione del primo conduttore per una terminazione più rapida
• L'ampia gamma di temperature d'esercizio compresa tra -20 °C e +105 °C significa che funziona in condizioni difficili
• L'impedenza caratteristica di 172 Ω garantisce una trasmissione dati affidabile
• L'ampia gamma di temperature d'esercizio compresa tra -20 °C e +105 °C significa che funziona in condizioni difficili
• L'impedenza caratteristica di 172 Ω garantisce una trasmissione dati affidabile
Applicazioni
• Elettronica di consumo
• Ingegneria robotica
• Cablaggio del disco rigido
• Ingegneria robotica
• Cablaggio del disco rigido
Quali sono le dimensioni dei fili di questo cavo a nastro?
I fili hanno una dimensione standard di 28 AWG, il che li rende ampiamente compatibili con i componenti elettronici standard.
Autorizzatori
UL, CSA
Informazione sul cavo a nastro
I cavi a nastro sono una soluzione semplice, rapida e conveniente per la terminazione di massa. Assicurano anche vantaggi in termini di spazio e peso rispetto ad altri metodi di cablaggio e sono ideali per l'impiego su computer, periferiche, unità d'interfaccia e apparecchiature audio e digitali.
