Cavo ribbon 8 vie 3M, passo 1.27mm, 28 AWG
- Codice RS:
- 190-2065
- Codice costruttore:
- 3365/08-100
- Costruttore:
- 3M
Al momento non disponibile
Non sappiamo se questo articolo tornerà in stock, RS intende rimuoverlo a breve dall'assortimento.
Alternativa
Prodotto al momento non disponibile. Ti suggeriamo la seguente alternativa.
1 bobina da 30 metro/i
46,08 €
(IVA esclusa)
56,22 €
(IVA inclusa)
- Codice RS:
- 190-2065
- Codice costruttore:
- 3365/08-100
- Costruttore:
- 3M
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | 3M | |
| Tipo cavo a nastro | Tipo piatto | |
| Passo | 1.27mm | |
| Con terminazione/senza terminazione | Senza terminazione | |
| Numero di vie | 8 | |
| Schermato/non schermato | Non schermato | |
| AWG | 28 AWG | |
| Serie | 3365 | |
| Lunghezza | 30m | |
| Larghezza | 10,16 mm | |
| Numero di trefoli | 7 | |
| Minima temperatura operativa | -20°C | |
| Massima temperatura operativa | +105°C | |
| Colore guaina | Grigio | |
| Tensione nominale | 300 V | |
| Conduttore trefolato | Intrecciato | |
| Gamma operativa di temperatura | -20→ +105 °C. | |
| Capacità | 47.5pF/m | |
| Dimensione trefoli | 36 AWG | |
| Trefoli conduttore | 7/36 | |
| Impedenza | 102 Ω | |
| Seleziona tutto | ||
|---|---|---|
Marchio 3M | ||
Tipo cavo a nastro Tipo piatto | ||
Passo 1.27mm | ||
Con terminazione/senza terminazione Senza terminazione | ||
Numero di vie 8 | ||
Schermato/non schermato Non schermato | ||
AWG 28 AWG | ||
Serie 3365 | ||
Lunghezza 30m | ||
Larghezza 10,16 mm | ||
Numero di trefoli 7 | ||
Minima temperatura operativa -20°C | ||
Massima temperatura operativa +105°C | ||
Colore guaina Grigio | ||
Tensione nominale 300 V | ||
Conduttore trefolato Intrecciato | ||
Gamma operativa di temperatura -20→ +105 °C. | ||
Capacità 47.5pF/m | ||
Dimensione trefoli 36 AWG | ||
Trefoli conduttore 7/36 | ||
Impedenza 102 Ω | ||

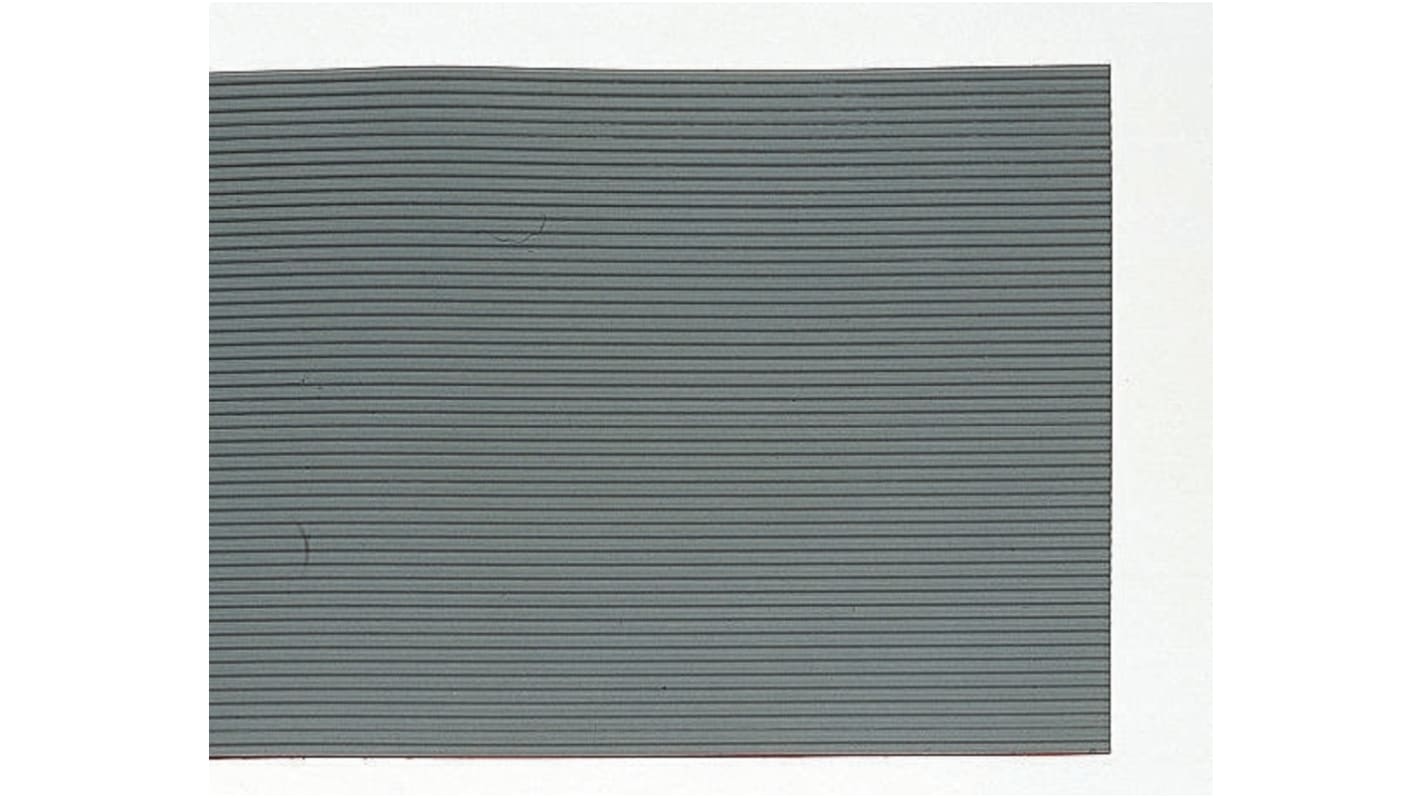

cavo a nastro 3M serie 3365, tipo piatto, 8 vie - 3365/08-100
Questo cavo a nastro offre una soluzione efficace per le interconnessioni elettriche. Progettato come cavo a nastro IDC piatto, misura 30,48 m di lunghezza e 10,16 mm di larghezza, con una configurazione a 8 vie. Questo cavo non schermato è ideale per varie applicazioni di automazione ed elettronica, in quanto facilita la connettività in spazi compatti.
Caratteristiche e vantaggi
• la struttura da 28 AWG garantisce una conduzione affidabile della corrente
• I fili flessibili a trefoli aumentano la resistenza e la longevità
• Il design non terminato consente installazioni personalizzate
• Progettato per funzionare a temperature da -20°C a +105°C
• La tensione nominale di 300 V è adatta a diverse applicazioni
• Infiammabilità classificata per la sicurezza dei sistemi elettrici
• I fili flessibili a trefoli aumentano la resistenza e la longevità
• Il design non terminato consente installazioni personalizzate
• Progettato per funzionare a temperature da -20°C a +105°C
• La tensione nominale di 300 V è adatta a diverse applicazioni
• Infiammabilità classificata per la sicurezza dei sistemi elettrici
Applicazioni
• Utilizzato nei sistemi di controllo dell'automazione per ottenere segnali affidabili
• Ideale per collegare i componenti dei quadri elettrici
• Adatto per connessioni modulari in dispositivi elettronici
• Comunemente impiegato nelle configurazioni di cablaggio dell'industria meccanica
• Perfetto per la prototipazione e la progettazione di circuiti personalizzati
• Ideale per collegare i componenti dei quadri elettrici
• Adatto per connessioni modulari in dispositivi elettronici
• Comunemente impiegato nelle configurazioni di cablaggio dell'industria meccanica
• Perfetto per la prototipazione e la progettazione di circuiti personalizzati
In che modo la struttura a trefoli migliora le prestazioni nella mia applicazione?
La struttura a trefoli offre flessibilità e facilita il passaggio in spazi ristretti, contribuendo a prevenire l'affaticamento nel tempo e ad aumentare la durata complessiva del cavo.
In quale intervallo di temperatura può operare efficacemente questo cavo?
Questo cavo funziona in modo affidabile in un intervallo di temperatura compreso tra -20°C e +105°C, rendendolo adatto a una varietà di ambienti, compresi quelli industriali.
Quali sono i potenziali utilizzi del progetto non schermato?
Il design non schermato consente connessioni dirette in presenza di interferenze elettromagnetiche minime, ideali per le applicazioni che richiedono una trasmissione diretta del segnale senza schermature aggiuntive.
Quali sono le implicazioni della tensione nominale nella scelta di questo cavo per il mio progetto?
Con una tensione nominale di 300 V, questo cavo è adatto a un ampio spettro di applicazioni elettriche, garantendo la conformità ai requisiti di sicurezza del vostro progetto specifico.
Perché scegliere una configurazione a 8 vie per le mie connessioni?
La configurazione a 8 vie fornisce ampie connessioni mantenendo un profilo compatto, ideale per i dispositivi che richiedono più ingressi e uscite senza occupare troppo spazio.
Informazione sul cavo a nastro
I cavi a nastro sono una soluzione semplice, rapida e conveniente per la terminazione di massa. Assicurano anche vantaggi in termini di spazio e peso rispetto ad altri metodi di cablaggio e sono ideali per l'impiego su computer, periferiche, unità d'interfaccia e apparecchiature audio e digitali.
