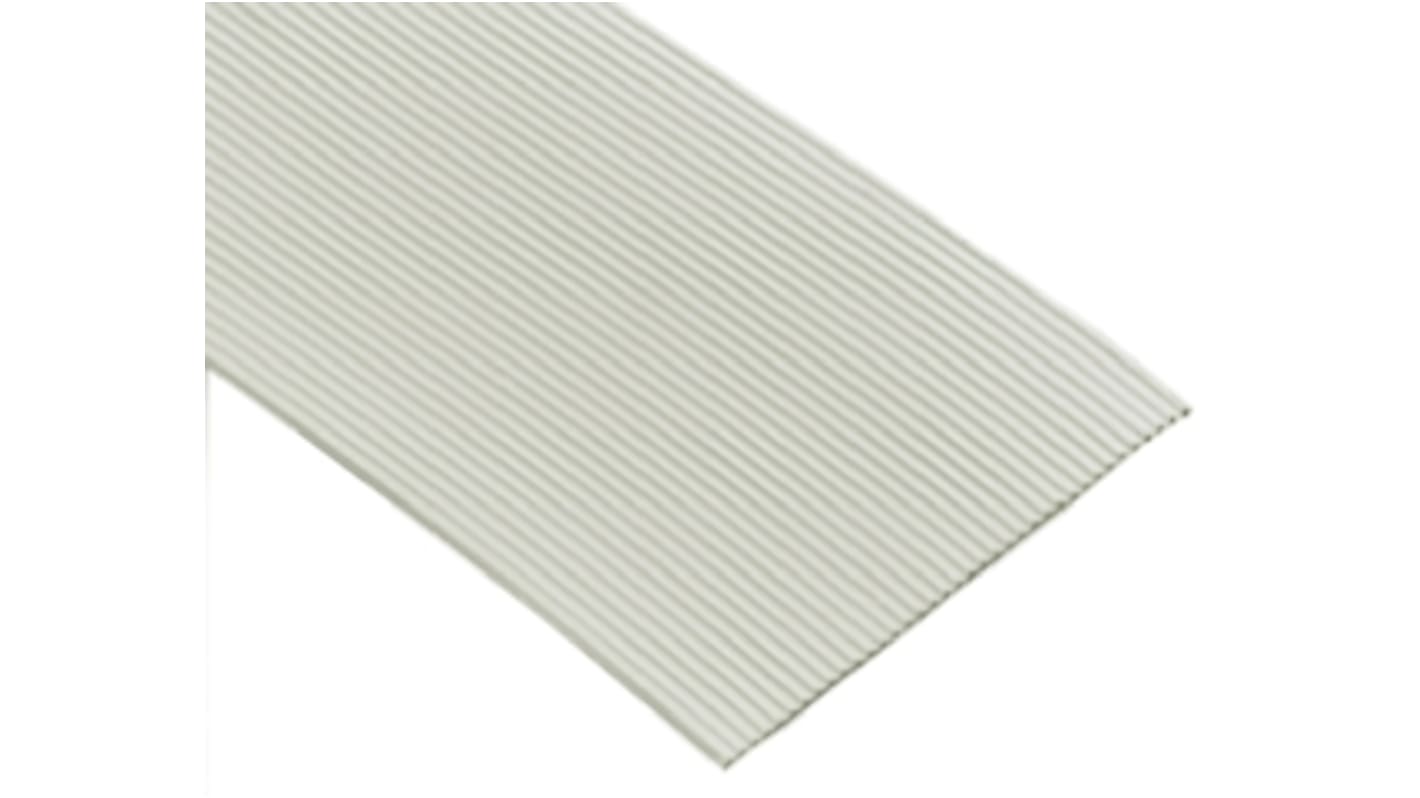

Cavo piatto a conduttore rotondo 3M HF365 A trefoli, passo 1.27 mm, 28 AWG 20 100 ft
- Codice RS:
- 724-3336
- Codice costruttore:
- HF365-20
- Costruttore:
- 3M
Prezzo per 1 bobina da 5 metri*
26,11 €
(IVA esclusa)
31,85 €
(IVA inclusa)
Consegna GRATUITA per ordini a partire da 60,00 €
In magazzino
- 32 unità pronte per la spedizione da un'altra sede
Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".
Bobina/e | Per bobina | Al metro* |
|---|---|---|
| 1 + | 26,11 € | 5,222 € |
*prezzo indicativo
- Codice RS:
- 724-3336
- Codice costruttore:
- HF365-20
- Costruttore:
- 3M
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | 3M | |
| Tipo prodotto | Cavo piatto a conduttore rotondo | |
| Tipo di cavo | A trefoli | |
| Passo | 1.27mm | |
| Tensione | 300V | |
| Schermato/non schermato | Non schermato | |
| Numero conduttori | 20 | |
| American Wire Gauge AWG | 28AWG | |
| Tipo di conduttore | Tondo | |
| Materiale della guaina | Poliolefina | |
| Serie | HF365 | |
| Lunghezza cavo | 100ft | |
| Standard/Approvazioni | Style No.: 21682, NF X 70-100-2:2006, IEC 61249-2-21, UL File No.: E42769, IEC 61034-2:2005 | |
| Colore della guaina | Grigio scuro | |
| Hi-Flex | Sì | |
| Minima temperatura operativa | -40°C | |
| Temperatura massima di funzionamento | 105°C | |
| Fili conduttore | 7 | |
| Comportamento al fuoco | Bassa densità di fumo senza alogeni (LSZH) | |
| Materiale conduttore | Rame stagnato | |
| Seleziona tutto | ||
|---|---|---|
Marchio 3M | ||
Tipo prodotto Cavo piatto a conduttore rotondo | ||
Tipo di cavo A trefoli | ||
Passo 1.27mm | ||
Tensione 300V | ||
Schermato/non schermato Non schermato | ||
Numero conduttori 20 | ||
American Wire Gauge AWG 28AWG | ||
Tipo di conduttore Tondo | ||
Materiale della guaina Poliolefina | ||
Serie HF365 | ||
Lunghezza cavo 100ft | ||
Standard/Approvazioni Style No.: 21682, NF X 70-100-2:2006, IEC 61249-2-21, UL File No.: E42769, IEC 61034-2:2005 | ||
Colore della guaina Grigio scuro | ||
Hi-Flex Sì | ||
Minima temperatura operativa -40°C | ||
Temperatura massima di funzionamento 105°C | ||
Fili conduttore 7 | ||
Comportamento al fuoco Bassa densità di fumo senza alogeni (LSZH) | ||
Materiale conduttore Rame stagnato | ||
- Paese di origine:
- US
Cavo piatto a conduttore tondo 3M serie HF365, 20 conduttori, lunghezza 100 piedi, senza alogeni - HF365-20
Questo cavo piatto a conduttore rotondo è un interconnettore multi-core progettato per l'uso nell'automazione industriale, nell'elettronica e nei sistemi elettrici in cui è richiesto un cablaggio compatto e flessibile. Comprende più conduttori isolati disposti in un formato a nastro piatto per facilitare l'instradamento e la connettività in gruppi soggetti a movimenti frequenti e temperature elevate.
Caratteristiche e vantaggi
• I conduttori a sette fili 28 AWG offrono una maggiore durata flessibile
• 20 conduttori consentono un cablaggio di segnale o di controllo denso
• Il passo di 1,27 mm supporta la compatibilità con connettori a passo fine
• La guaina LSZH riduce le emissioni di fumo e alogeni pericolosi
• Il rivestimento in poliolefina grigio scuro fornisce resistenza chimica e all'abrasione
• 20 conduttori consentono un cablaggio di segnale o di controllo denso
• Il passo di 1,27 mm supporta la compatibilità con connettori a passo fine
• La guaina LSZH riduce le emissioni di fumo e alogeni pericolosi
• Il rivestimento in poliolefina grigio scuro fornisce resistenza chimica e all'abrasione
**Applicazioni**
• Adatto per il cablaggio di pannelli di controllo in macchinari automatizzati
• Ideale per i cablaggi interni nelle apparecchiature di test elettroniche
• Utilizzato per l'instradamento del segnale nella robotica con movimento ripetitivo
• Può essere utilizzato per cavi assemblati che richiedono una forma a nastro compatta
• Ideale per i cablaggi interni nelle apparecchiature di test elettroniche
• Utilizzato per l'instradamento del segnale nella robotica con movimento ripetitivo
• Può essere utilizzato per cavi assemblati che richiedono una forma a nastro compatta
Quale materiale del conduttore viene utilizzato e perché è importante?
I conduttori sono in rame stagnato, che migliora la saldabilità e la resistenza alla corrosione per un contatto elettrico affidabile nel tempo.
In che modo la struttura a trefoli influisce sulla flessibilità del cavo?
Ogni conduttore contiene sette trefoli, il che aumenta la flessibilità rispetto al filo solido e aiuta a resistere a cicli flessibili ripetuti in applicazioni mobili.
Quale intervallo di temperatura può tollerare il cavo durante il funzionamento?
Il cavo è classificato per funzionare tra -40 °C e 105 °C, il che lo rende adatto per un'ampia gamma di condizioni di temperatura industriali.
Il cavo è schermato per la soppressione delle EMI?
Il cavo non è schermato, pertanto è necessario prendere in considerazione pratiche di schermatura esterna o di instradamento nei casi in cui le interferenze elettromagnetiche sono un problema.
Qual è la lunghezza del cavo in dotazione per l'uso in produzione?
Il cavo è fornito in lunghezze di 100 piedi per supportare la costruzione del pannello e l'assemblaggio dell'imbracatura multistrada senza giunti frequenti.
Approvals
Omologazione UL
