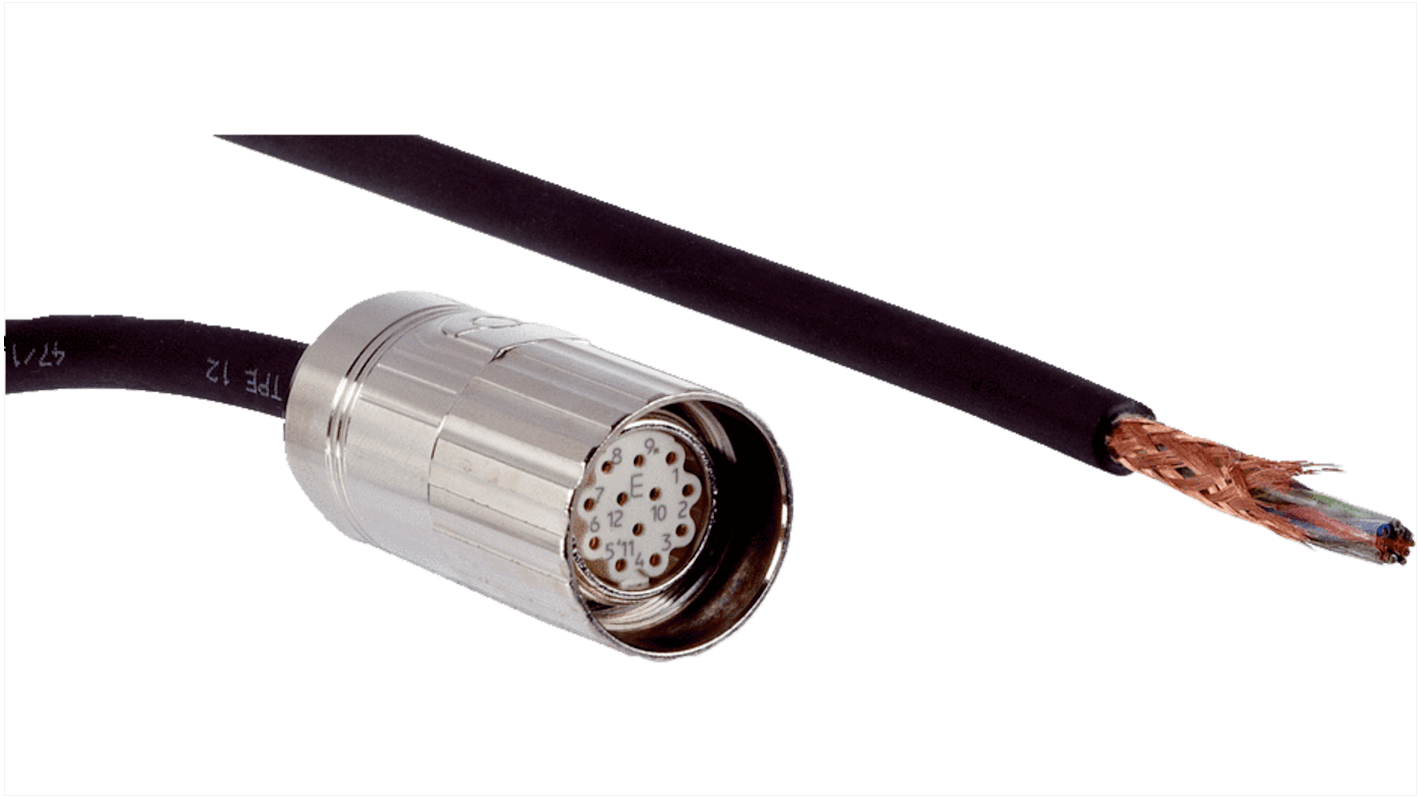

Cavo attuatore-sensore SICK 12 M23 Femmina / Senza terminazione Senza terminazione, L. 10 m

Esplora la categoria

Prezzo per 1 unità*

167,76 €

(IVA esclusa)

204,67 €

(IVA inclusa)

Add to Basket
Selezionare o digitare la quantità
In magazzino
  • 1 unità pronte per la spedizione da un'altra sede
  • Più 3 unità in spedizione dal 25 giugno 2026
Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".
Unità
Per unità
1 +167,76 €

*prezzo indicativo

Codice RS:
213-3756
Codice costruttore:
DOL-2312-G10MMA3
Costruttore:
SICK
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto

Marchio

SICK

Tipo prodotto

Cavo attuatore-sensore

Serie

DOL-2312-G10MMA3

Lunghezza cavo

10m

Colore della guaina

Nero

Materiale della guaina

Poliuretano

Connettore tipo A

M23

Genere connettore A

Femmina

Numero di contatti A

12

Genere connettore B

Senza terminazione

Connettore tipo B

Senza terminazione

Tensione

160V

Standard/Approvazioni

No

Grado IP

IP66, IP67

Paese di origine:
SK

Cavo attuatore sensore serie DOL-2312-G10MMA3 SICK, lunghezza cavo 10 m, rivestimento nero - DOL-2312-G10MMA3


Questo cavo dell'attuatore del sensore fornisce un collegamento robusto tra i sensori dotati di M23 e i sistemi di controllo, fornendo una trasmissione del segnale incrementale per l'automazione industriale. È progettato per ambienti che richiedono interconnessioni sigillate e flessibilità meccanica, offrendo un connettore femmina diritto M23 su un'estremità e cavi volanti non terminati sull'altra per consentire terminazioni personalizzate in loco.

Caratteristiche e vantaggi


• Connettore femmina M23 a 12 pin per la connettività multi-segnale
• La struttura schermata riduce le interferenze elettromagnetiche
• Rivestimento in poliuretano adatto al movimento della catena di trazione
• Valore nominale fino a 160 V per supportare le comuni tensioni del sensore
• Capacità di corrente di 7 A per gestire carichi di segnale e a bassa potenza
• Grado di protezione IP66 IP67 per la protezione contro polvere e acqua

Applicazioni


• Adatto per encoder incrementali e sensori rotativi nei trasportatori
• Ideale per gli anelli di feedback delle macchine utensili che richiedono l'instradamento della catena di trazione
• utilizzato con moduli I/O distribuiti che richiedono connessioni multi-conduttore
• Può essere utilizzato per il rilevamento della posizione nei sistemi di movimentazione automatizzati
• Adatto per il retrofit delle installazioni legacy con terminazioni a estremità libera

Come è costruito il cavo per resistere al movimento continuo?


La combinazione di conduttori e la guaina in PUR sono specificate per il funzionamento a catena portacavi con un raggio di curvatura consigliato superiore a 7,5 volte il diametro del cavo, prolungando la durata utile in caso di flessione continua.

Quale disposizione dei conduttori utilizza il cavo per i requisiti di segnale misto?


Il layout interno comprende conduttori di diverse dimensioni: quattro coppie di conduttori da 0,25 mm2, due conduttori da 0,5 mm2 e un conduttore da 0,14 mm2, consentendo la segregazione di potenza e segnale all'interno dello stesso fascio di nuclei.

In che modo il fissaggio del connettore garantisce un accoppiamento affidabile?


Il dado di bloccaggio è realizzato in zinco pressofuso nichelato, che garantisce una ritenzione meccanica e un accoppiamento resistente alla corrosione in ambienti industriali.

Questo cavo può essere utilizzato nei casi in cui sono richiesti materiali privi di alogeni?


Sì, sia la guaina del cavo che l'isolamento sono specificati come poliuretano senza alogeni, soddisfacendo i requisiti per ridurre le emissioni tossiche in caso di incendio.

Qual è il diametro totale del cavo e come influisce sulla routing?


Il diametro totale è di 7,8 mm, che aiuta a pianificare le dimensioni del tubo, del pressacavo e del raggio di curvatura nei vassoi per cavi e nei sistemi a catena portacavi.
