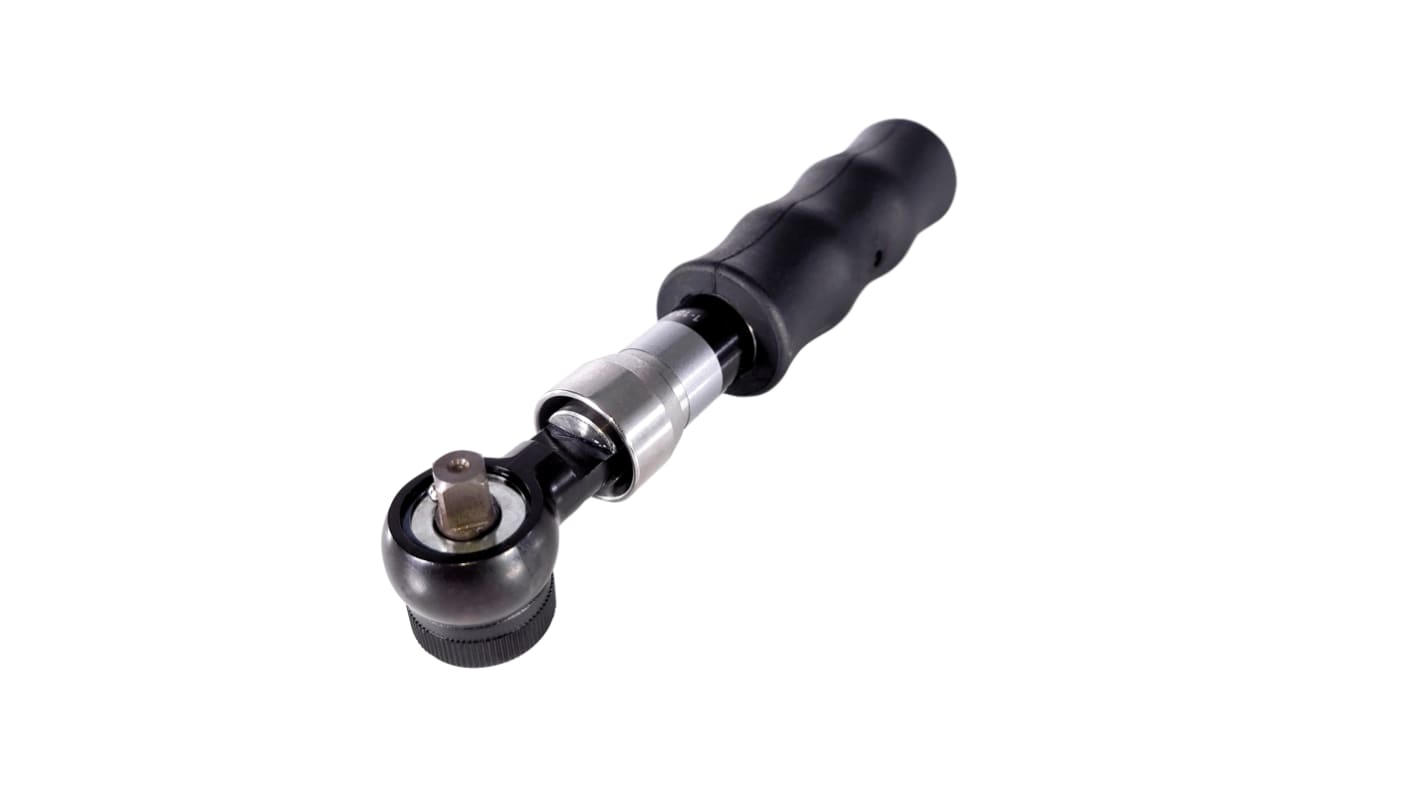

Chiave dinamometrica di interruzione NEUTRAL, attacco quadrato 1/4 poll., coppia da 1 → 10Nm, prec. ±6 %

Questa chiave dinamometrica funziona sia in senso orario sia in senso antiorario ed è ideale per l'uso in applicazioni a bassa coppia.

1. Inserire l'unità quadra da 1/4" in un analizzatore di coppia appropriato e applicare lentamente la coppia in senso orario finché l'impugnatura non si "rompe". Si noti la lettura.

2. Rimuovere l'impugnatura dall'analizzatore e, utilizzando la chiave esagonale in dotazione, rimuovere il tappo terminale dell'impugnatura.

3. Inserire la chiave esagonale da 3 mm nel grano all'estremità della vite di regolazione. Ruotare il grano di 1/4 di giro in senso antiorario per sbloccare la coppia esistente. Inserire la chiave di regolazione nera nell'impugnatura dell'utensile e inserire la vite di regolazione. Ruotare con una chiave esagonale da 5 mm. Ruotare in senso orario per aumentare o in senso antiorario per diminuire la coppia di serraggio. Non svitare oltre 6 mm dall'estremità dell'impugnatura. Una volta impostata correttamente, bloccare la coppia di serraggio reinserendo la chiave esagonale da 3 mm nel grano e ruotando in senso orario. Non tentare di regolare la coppia di serraggio senza aver prima sbloccato il blocco.

4.Ricontrollare l'impostazione della coppia.

• Progettato per "rompersi" a un valore di coppia predeterminato, in senso orario o antiorario

• Ripristinare il sistema tornando alla posizione in linea

• Ideale per l'utilizzo in applicazioni a bassa coppia, in produzione o in spazi ristretti

• Coppia regolabile tramite l'esagono interno (da impostare e calibrare con gli analizzatori di coppia)

• BS EN ISO 9002:1994; A.Q.A.P.4 EDIZIONE 2 - NUMERO 19 UM01; ISO 6789:1992

• Marchio CE in conformità alle direttive europee

• 1 /4 in dimensioni dell'unità

Le chiavi dinamometriche possono essere utilizzate con bussole speciali in tutti i tipi di applicazioni di serraggio e fissaggio. Sono essenziali quando è necessaria una manipolazione più professionale e precisa rispetto a una chiave convenzionale. Questo è particolarmente utile quando l'uniformità è un problema, ad esempio nella produzione.

Le chiavi dinamometriche sono strumenti di misura precisi che richiedono attenzione nel maneggiarli. Dopo l'uso, riporre sempre l'utensile nella cassetta di conservazione. Non utilizzare spranghe, martelli o altri oggetti dannosi.

Prima dell'uso, le chiavi dinamometriche devono essere calibrate al livello di coppia desiderato con un analizzatore di coppia. Si consiglia di conservare le chiavi micrometriche al 20% della lettura completa per mantenere la precisione. Tutte le chiavi dinamometriche devono essere ricalibrate almeno una volta all'anno o più frequentemente a seconda dell'uso.
