- Codice RS:
- 121-5365
- Codice costruttore:
- DFM-12-10-P-A-GF
- Costruttore:
- Festo
4 Disponibile per la consegna entro 1 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa/UK)
Aggiunto
Prezzo per Unità
187,15 €
(IVA esclusa)
228,32 €
(IVA inclusa)
Unità | Per unità |
1 + | 187,15 € |
- Codice RS:
- 121-5365
- Codice costruttore:
- DFM-12-10-P-A-GF
- Costruttore:
- Festo
Normative
- Paese di origine:
- DE
Dettagli prodotto
Cilindri guidati per applicazioni pneumatiche DFM - Supporto a scorrimento
La serie di cilindri guidati per applicazioni pneumatiche DFM Festo è a doppio effetto con l'unità di azionamento e l'unità di guida in un unico contenitore. Quattro supporti a scorrimento semplici su aste di guida di grande diametro garantiscono un'elevata rigidità adatta per carichi elevati. Progettati per applicazioni pneumatiche a carico elevato, come ad esempio serraggio, arresto, movimentazione e sollevamento di materiali. La struttura solida e precisa in alluminio non richiede manutenzione ed è estremamente resistente alla coppia e alle forze laterali esterne. Il design compatto incorpora l'asta del pistone come parte del corpo guida.
Gli attuatori guidati della serie DFM sono dotati di piastre con ammortizzazione flessibile per ridurre il rumore durante il funzionamento e aumentare la durata utile. Le scanalature integrate sul corpo dell'attuatore consentono di integrare sensori di prossimità per misurare il movimento lineare del pistone. Le porte di alimentazione d'aria sia sulla parte superiore che laterale del cilindro forniscono opzioni di posizionamento flessibile.
Gli attuatori guidati della serie DFM sono dotati di piastre con ammortizzazione flessibile per ridurre il rumore durante il funzionamento e aumentare la durata utile. Le scanalature integrate sul corpo dell'attuatore consentono di integrare sensori di prossimità per misurare il movimento lineare del pistone. Le porte di alimentazione d'aria sia sulla parte superiore che laterale del cilindro forniscono opzioni di posizionamento flessibile.
Esempi di applicazione
Serraggio
L'azionamento guidato è la soluzione ideale per i componenti di serraggio e per un processo ancora più affidabile.
Sollevamento
I cilindri guidati trasportano e sollevano senza sforzo carichi con potenza e dinamicità.
Arresto
Carichi fino a 150 kg vengono arrestati in modo affidabile e sicuro, grazie all'azionamento guidato di un cilindro di arresto flessibile e resistente.
Caratteristiche e vantaggi
unità di comando e guida in un unico alloggiamento
cuscinetti a scorrimento semplici eccellenti per le forze laterali
condotti di alimentazione Top e Side del cilindro per opzioni di montaggio flessibili
struttura rigida compatta
elevata resistenza alle coppie di serraggio e alle forze laterali
senza manutenzione
le piastre ammortizzanti flessibili riducono il rumore durante il funzionamento e aumentano la durata utile
cuscinetti a scorrimento semplici eccellenti per le forze laterali
condotti di alimentazione Top e Side del cilindro per opzioni di montaggio flessibili
struttura rigida compatta
elevata resistenza alle coppie di serraggio e alle forze laterali
senza manutenzione
le piastre ammortizzanti flessibili riducono il rumore durante il funzionamento e aumentano la durata utile

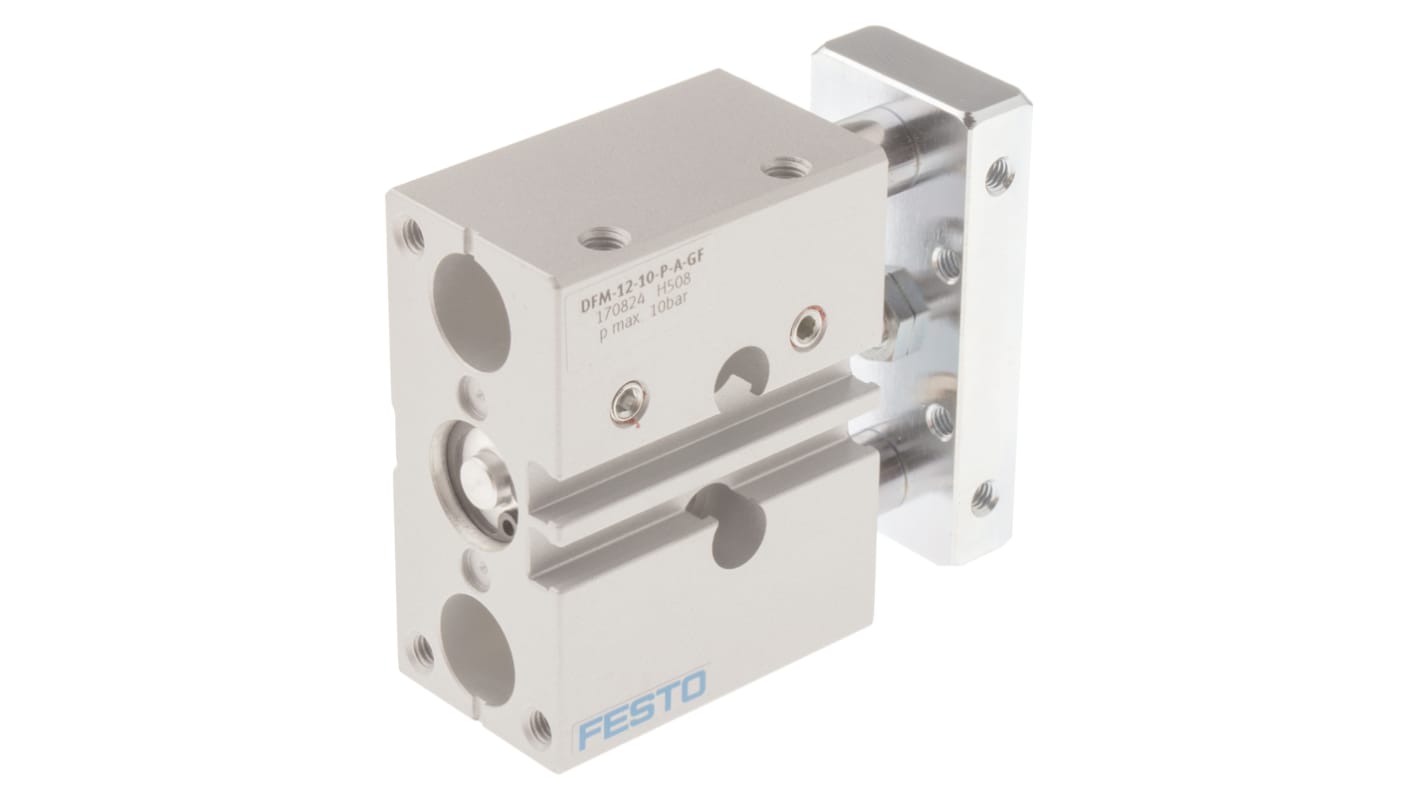

Cilindro pneumatico guidato Festo, diametro del pistone 12 mm, velocità massima 0,8 m/s - DFM-12-10-P-A-GF
Hai bisogno di un modo facile per manovrare le cose in posizione? Questo cilindro guidato pneumatico Festo è il cavallo da lavoro affidabile che stai cercando. Utilizza aria pressurizzata tra 2 e 10 bar per spostare il pistone di 10 mm con un'elevata forza massima di 240 N. Poiché l'azionamento e le unità di guida sono racchiusi in un unico contenitore, le parti mobili di questo cilindro sono tenute sotto copertura, riducendo il rischio di danni e la necessità di manutenzione. Le piastre di ammortizzazione elastiche incorporate riducono il rumore per ridurre al minimo le interruzioni.
Caratteristiche e vantaggi
Opzioni di montaggio multiple per adattarsi all'uso in un'ampia varietà di applicazioni
Resiste a condizioni difficili grazie all'ampia gamma di temperature d'esercizio compresa tra -20 °C e +80 °C
Le guarnizioni NBR resistenti all'abrasione garantiscono una lunga durata utile senza perdite
La porta pneumatica è dotata di una filettatura M5 standardizzata, per un'ampia compatibilità
Resiste a condizioni difficili grazie all'ampia gamma di temperature d'esercizio compresa tra -20 °C e +80 °C
Le guarnizioni NBR resistenti all'abrasione garantiscono una lunga durata utile senza perdite
La porta pneumatica è dotata di una filettatura M5 standardizzata, per un'ampia compatibilità
Applicazioni
Reti di automazione e controllo
Linee di produzione
Lavorazione industriale
Linee di produzione
Lavorazione industriale
Questo prodotto ha una doppia azione?
Sì. Le due porte di questo cilindro consentono il flusso dell'aria in entrambe le direzioni, il che significa che il pistone si estende e si retrae con precisione, senza bisogno di un meccanismo di ritorno a molla.
Quanto pesa questo prodotto?
Questo cilindro pesa appena 344 g, pertanto non sollecita la configurazione.
Specifiche
Attributo | Valore |
---|---|
Corsa | 10mm |
Foro | 12mm |
Serie del produttore | DFM |
Azione | Doppio |
Pressione operativa massima | 10 bar |
Tipo di ammortizzamento | Elastomero |
Modello p | 170824 |
Dimensioni | 59 x 60 x 28mm |
Peso | 338g |
Massima temperatura operativa | +80°C |
Lunghezza | 59mm |
Altezza | 28mm |
Larghezza | 60mm |
Minima temperatura operativa | -20°C |
