Connettore di test Staubli, Femmina, Rosso, 100A, 6 mm

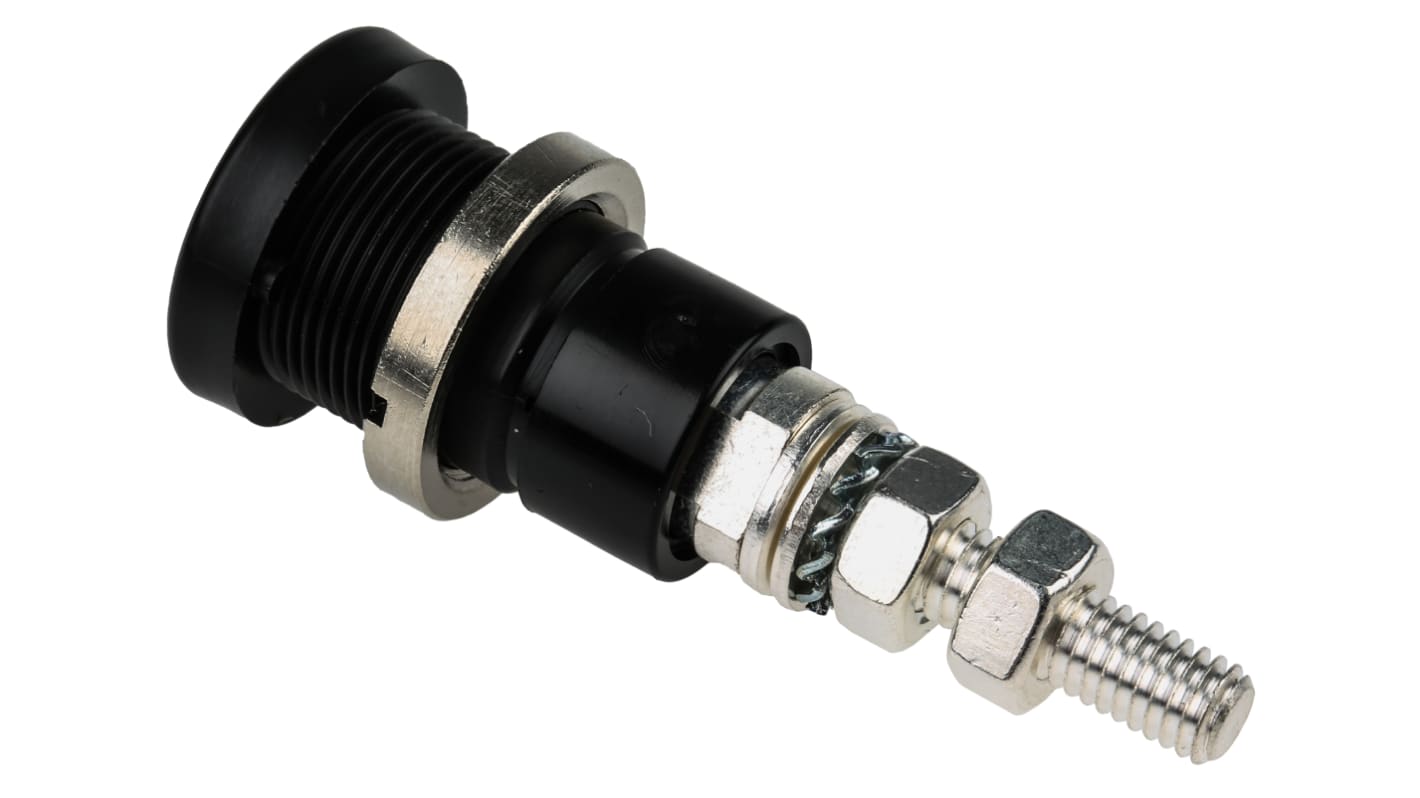

I connettori femmina per montaggio a filo da 6 mm multicontatto B6AR-N-S per il montaggio in pannelli e alloggiamenti si accoppiano con i connettori maschio da 6 mm presentano un raccordo di bloccaggio a innesto. Il collegamento interno avviene tramite un perno filettato M6 completo di dadi e le rondelle, la filettatura del corpo esterno di questi connettori maschio per montaggio a filo è M18 x 1 con un diametro totale della faccia anteriore pari a 23,5 mm.

Può essere accoppiato con le gamme 763-3130, 763-3168 e con il connettore maschio a diramazione 763-3228 e utilizza la chiave a bussola 763-3032

Spinotti e prese, serie 6mm

Spine e prese da 6mm concepite per un carico continuativo di corrente di 80/100A. Realizzate a partire da ottone argentato con un isolamento di plastica e dotate di contatti riparati, sono ideali per essere utilizzate nei laboratori, negli impianti di prova, nelle scuole e nell'industria, dove si richiedono collegamenti con potenze elevate.
Per una maggiore sicurezza, nella condizione di inserimento e di disinserimento, le parti in tensione delle spine e delle prese sono a prova di contatto.
Tutte le parti presentano un sistema di autobloccaggio che funziona in base al principio dell'innesto/disinnesto. Il blocco di innesto si attiva quando viene inserita la spina. Tuttavia, per disinserire la spina, occorre spingerla e poi tirarla.
