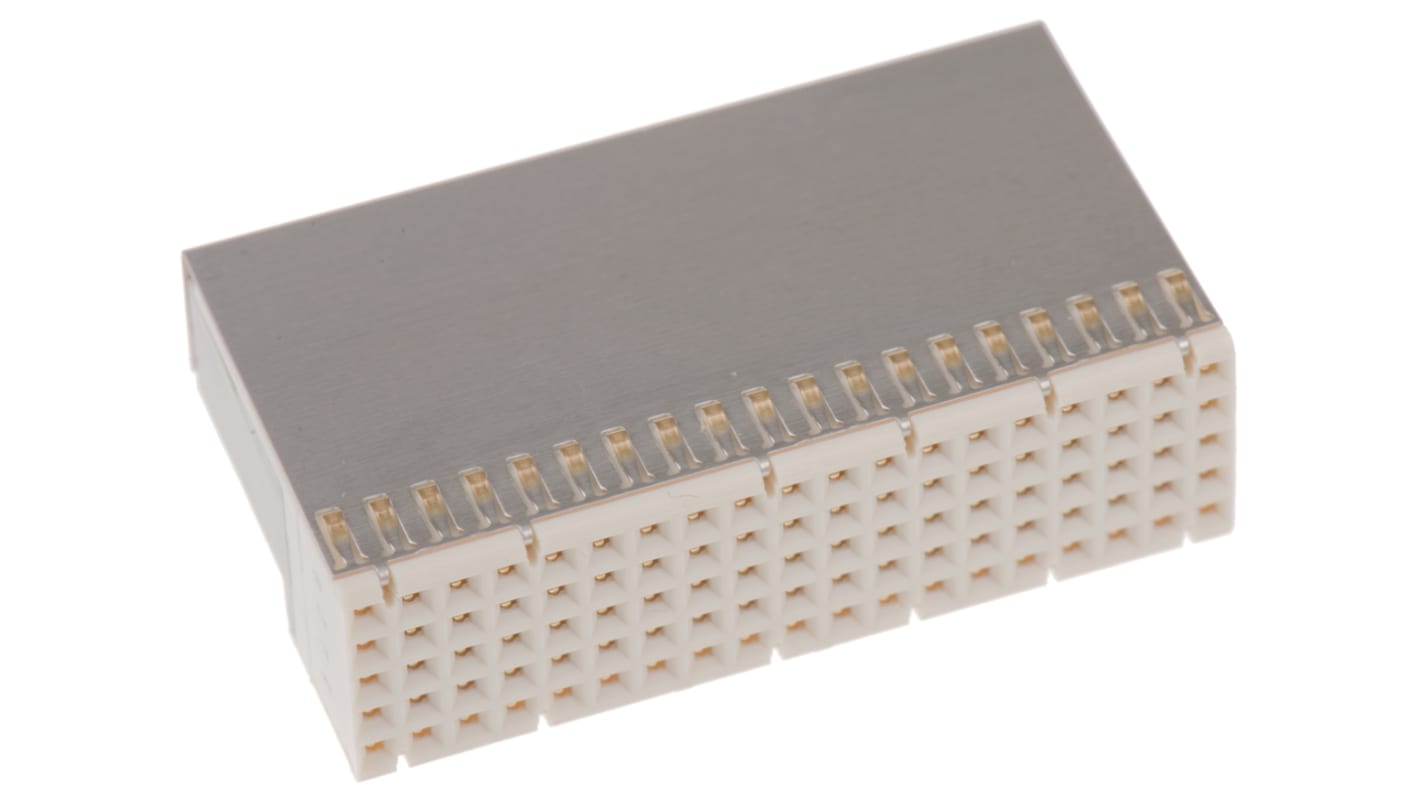

Connettore backplane ERNI serie ERmet Femmina, 95 vie, 5 file, passo 2mm, a A pressione

I connettori femmina hard metric da 2,0 mm ERmet presentano un design modulare ad alta densità supportato dagli standard internazionali in materia di connettori IEC 61076-4-101. Questi connettori femmina HM da 2,0 mm ERmet possono supportare diverse disposizioni del circuito stampato fra cui applicazioni scheda-scheda, backplane e schede di espansione. I contatti di segnale con passo da 2,00 mm di questi connettori femmina presentano un design a lamina a doppio fascio che fornisce lunghezze dei percorsi del segnale equalizzate per elevate prestazioni. I connettori femmina HM da 2,0 mm ERmet per montaggio ad angolo retto sono disponibili con schermatura superiore di ritorno con messa a terra integrata. Le versioni a montaggio verticale sono disponibili con file di contatti di schermatura opzionali per prestazioni ottimali. Sono disponibili anche versioni con piedini di posizionamento per una maggiore rigidità e polarizzazione sul circuito stampato. Le terminazioni a pressione su questi connettori femmina HM da 2,0 mm ERmet consentono un montaggio su circuito stampato semplice e sicuro. Questi connettori femmina hard metric da 2,0 mm ERmet sono disponibili in configurazioni di tipo A, B e C e con diverse larghezze modulari.

Struttura ad alta densità
Conforme agli standard internazionali in materia di connettori IEC 61076-4-101
Contatti a doppio fascio per prestazioni di segnale elevate
Funzioni di allineamento e polarizzazione
Opzioni con piedini di posizionamento circuito stampato e schermatura
Terminazioni a pressione

Questi connettori femmina hard metric da 2,0 mm ERmet offrono una pratica soluzione scheda-backplane per un'ampia gamma di applicazioni ad alta densità e ad alte prestazioni. I settori includono sistemi di rete, telecomunicazioni e informatica industriale ad alte prestazioni in cui si applicano le specifiche PICMG. Questi connettori HM ERmet da 2,0 mm vengono ampiamente utilizzati anche come sistema di interconnessione per CompactPCI. I connettori femmina hard metric ad angolo retto da 2,0 mm ERmet sono adatti per l'uso in diverse applicazioni con schede di espansione. Le versioni a montaggio verticale sono adatte per applicazioni mezzanine, scheda-scheda e backplane.

IEC 61076-4-101

Sistema di connettori hard metric da 2,0 mm ERNI ERmet
