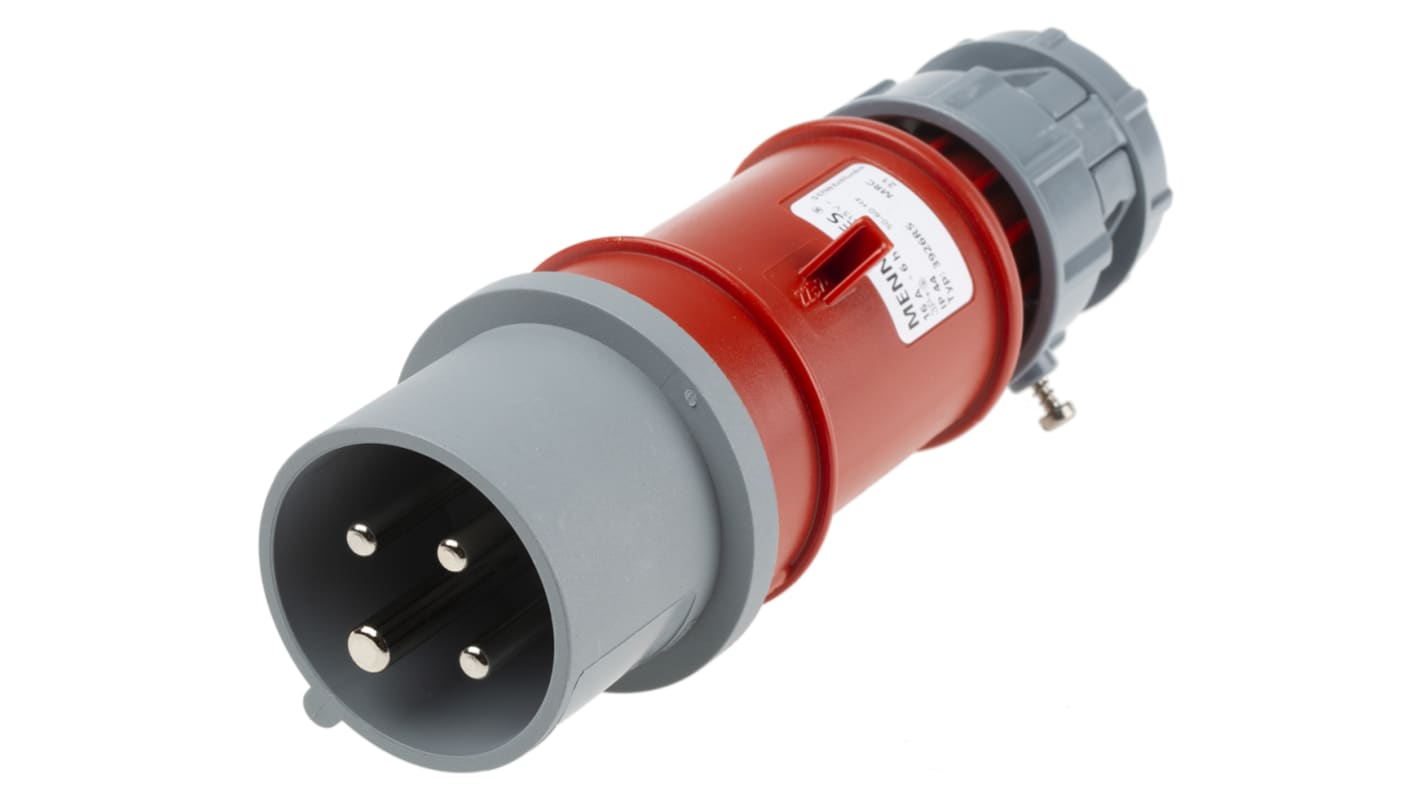

Connettore di alimentazione industriale MENNEKES PowerTOP Maschio, 4P, 16A, Montaggio su cavo

I connettori maschio industriali CEE della serie PowerTop Mennekes sono robusti, affidabili e facili da assemblare. Partendo da un inserto e da un contenitore rinforzati in Amaplast, che includono un contenitore del supporto dl contatto resistente al calore e contatti nichelati. Un pressacavo robusto nella parte posteriore con serracavo integrato fornisce un'ulteriore protezione e previene l'attorcigliamento del cavo. La serie di connettori maschio industriali BS4343 PowerTOP è caratterizzata da design ergonomico con una superficie liscia antiscivolo che offre ottime prestazioni negli ambienti più difficili.

Amaplast è un materiale termoplastico rinforzato di qualità superiore con eccellenti caratteristiche. Ciò li rende indistruttibili. I punti chiave sono:

• Resistente all'abrasione
• Autoestinguente
• Resistente al calore
• Resistente alle alte temperature
• Resistente all'usura
• Isolamento elettrico ottimale

I connettori maschio industriali PowerTOP Mennekes sono progettati in conformità alle norme BS EN 60309-2 / BS4343. La classe IP è composta da due numeri. Il primo numero si riferisce alla protezione da materiali solidi, il secondo numero per la protezione contro i liquidi. Maggiore è il numero migliore sarà protezione. Vedere le schede tecniche per le definizioni complete.

I connettori maschio CEE sono dotati di una codifica colore standard industriale in conformità alle norme BS EN 60309-2 / BS4343 e IEC 309. La codifica colore si riferisce a un valore di tensione nominale dei connettori

• Viola, da 20 V a 25 V
• Bianco, da 40 V a 50 V
• Giallo, da 100 V a 130 V
• Blu, da 200 V a 250 V
• Rosso- Da 380 V a 480 V
• Nero, da 500 V a 1000 V

• Una costruzione robusta per una maggiore durata e resistenza agli urti.
• Design ergonomico che garantisce una presa antiscivolo.
• Connessione veloce, cursori di bloccaggio invece di viti per la massima velocità di collegamento e scollegamento.
• Supporto del contatto estremamente resistente al calore con contatti nichelati, in grado di resistere alla corrosione e all'abrasione.
• Pressacavo con serracavo integrato a tenuta per sigillare il cavo e impedire l'attorcigliamento.
• Sono disponibili versioni da 16 A e 32 A.

• Agricoltura: apparecchiatura portatile utilizzata o riposta in ambienti riparati.
• Cantieri edili: cantieri ed edifici al coperto che potrebbero essere esposti a schizzi d'acqua.
• Intrattenimento e sport: spazi riparati protetti dalle intemperie ma che potrebbero essere esposti a schizzi d'acqua.
• Industria alimentare: su apparecchiature in ambienti interni soggette a schizzi leggeri.
• Industria leggera: aree che non sono esposte a temperature estreme e umidità.
• Cantieri navali e porti: officine di riparazione e sale impianti in cantieri al coperto.

D: quali sono i vantaggi dei connettori maschio PowerTOP rispetto ai connettori CEE simili?
R: i connettori maschio PowerTOP sono progettati ergonomicamente in modo da migliorare la gestione e facilitare il collegamento e lo scollegamento. La struttura robusta è in grado di offrire un'eccezionale resistenza agli urti.
D: i connettori sono facili da installare?
R: i connettori PowerTOP hanno una semplice terminazione a vite per il collegamento elettrico. Un pressacavo di facile presa con serracavo integrato sigilla il cavo e fissa i conduttori in posizione.
D: sono disponibili connettori per l'accoppiamento o accessori?
R: per l'accoppiamento con connettori femmina, vedere i codici corrispondenti:
Il connettore maschio 236-0196 si accoppia con il connettore femmina 236-0247
Il connettore maschio 236-0051 si accoppia con il connettore femmina 236-0310
Il connettore maschio 236-0174 si accoppia con il connettore femmina 236-0269
Il connettore maschio 236-0039 si accoppia con il connettore femmina 236-0405
Il connettore maschio 235-9950 si accoppia con il connettore femmina 236-0203
Il connettore maschio 236-0124 si accoppia con il connettore femmina 236-0310
Il connettore maschio 235-9994 si accoppia con il connettore femmina 236-0226
Il connettore maschio 236-0102 si accoppia con il connettore femmina 236-0332

BS4343; CEE17

PowerTOP Mennekes

Connettori maschio, connettori femmina, spinotti di apparecchi e connettori femmina bloccabili conformi ai requisiti degli standard britannici ed europei. I componenti interni e l'involucro esterno dell'isolatore sono fabbricati da Amaplast (nylon 6) 16/32 A, Amelan 63/125 A per ottenere prestazioni meccaniche eccellenti. Questo materiale assicura un buon isolamento elettrico e soddisfa i requisiti della maggior parte degli ambienti industriali.
I tubi di contatto e i piedini sono fatti di ottone. Per evitare il collegamento errato, il contatto di terra è in una posizione diversa, rispetto alla sede chiavetta di sicurezza su ciascuna presa, per ciascuna tensione. Tutti i tipi sono codificati a colori in base alla tensione e sono adatti per il funzionamento a 50/60Hz.
I prodotti sono stati collaudati conformemente a VDE.
