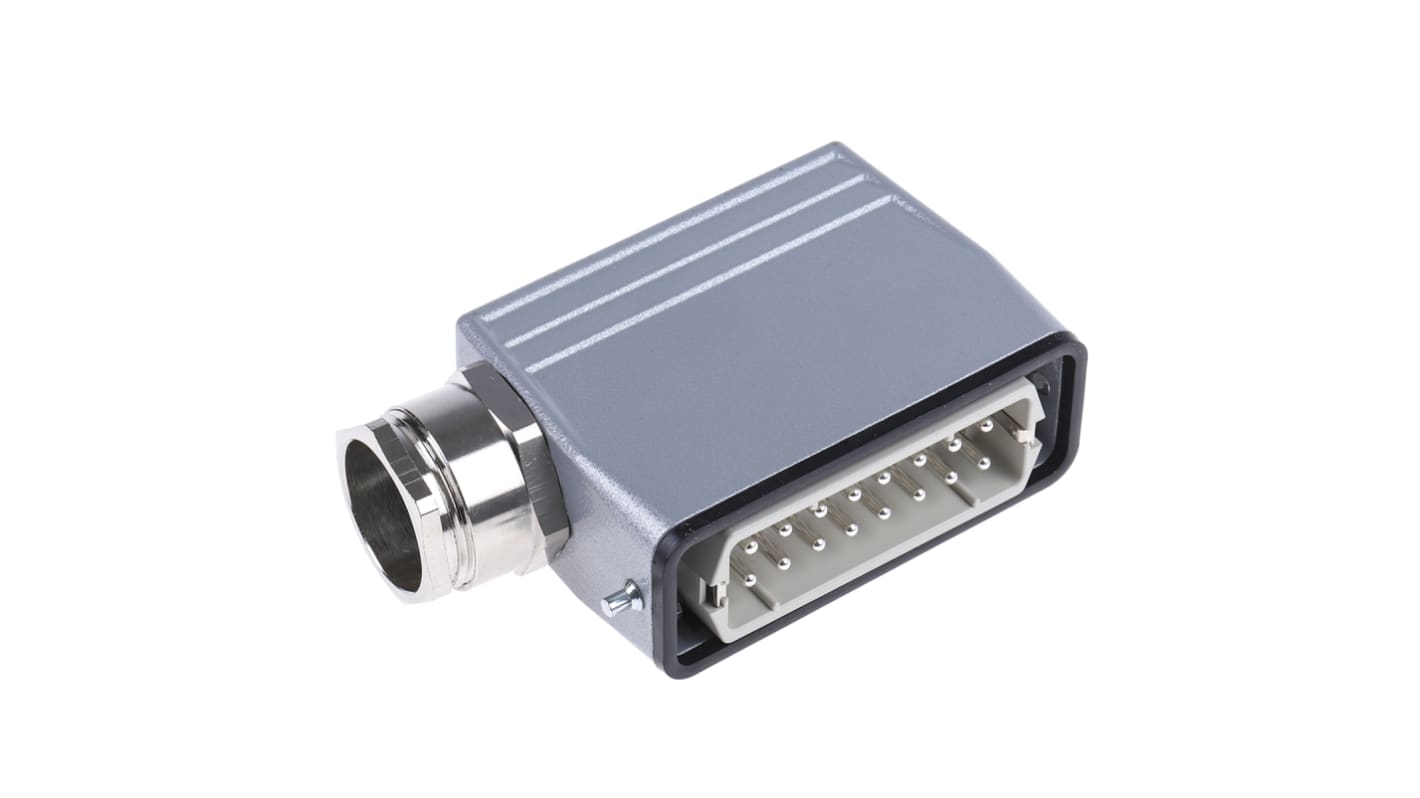

Connettore alimentazione EPIC, Maschio, 16 Pin, 16A, 600 V

Questo connettore della serie H-A ha un grado di protezione IP65 contro l'ingresso di polvere e acqua. È dotato di contatti argentati per una maggiore conduttività e supporta una corrente nominale di 16A, adatta alle applicazioni di potenza più esigenti.

• potenza nominale di 16A per applicazioni ad alta corrente
• tensione elettrica di 600 V
• Grado di protezione IP65 per polvere e acqua
• Filettatura PG21 per collegamenti sicuri dei cavi
• Terminazione a vite per una facile installazione
• Struttura in lega di rame per una maggiore conduttività e durata

• Collegamento di apparecchiature in ambienti industriali
• Installazioni all'aperto che richiedono resistenza agli agenti atmosferici
• Sistemi di automazione e pannelli di controllo
• Sistemi meccanici che richiedono un'elevata durata
• Macchinari che richiedono una connettività elettrica costante

La temperatura massima dell'aria ambiente è di +65 °C.

I contatti sono realizzati in lega di rame.

Kit connettore maschio di metallo

Terminali a vite con protezione filo adatta per cavi fino a 2·5 mm². Contatti in lega di rame argentati
Gli inserti a maschio e a femmina sono intercambiabili e consentono di montare liberamente l'ingresso dell'apparecchio (spina fissa), il cavo e la presa. Una connessione di terra separata viene eseguita mediante tutti gli inserti
I tipi di montaggio del cavo includono i pressacavi di compressione che garantiscono una tenuta dei cavi circolari con grado di protezione sino a IP54 e IP65 (vedere le specifiche tecniche per maggiori dettagli)
Nonostante le dimensioni compatte, questa gamma ha una tensione nominale di 250 V c.a. per il gruppo C (industriale).

Dimensioni: 3 e 4 vie

I connettori serie H-A sono testati a 10 A, 440 V c.a., e sono disponibili in kit o in parti sfuse.
Le versioni a 3 e 4 vie sono disponibili in plastica e in metallo, mentre quelle da 10 a 48 vie sono disponibili soltanto in metallo.

Dimensioni: 10 e 16 vie

Connettore maschio volante, ingresso laterale
Connettore femmina per montaggio a superficie
Connettore femmina per montaggio a pannello
Connettore maschio per cavo, ingresso dall'alto

Dimensioni: 32//48 vie - dimensioni pressacavo PG29

Connettore maschio volante, ingresso laterale
Connettore maschio per cavo, ingresso dall'alto
Connettore femmina per montaggio a superficie (solo 32 vie)
Connettore femmina per montaggio a pannello
