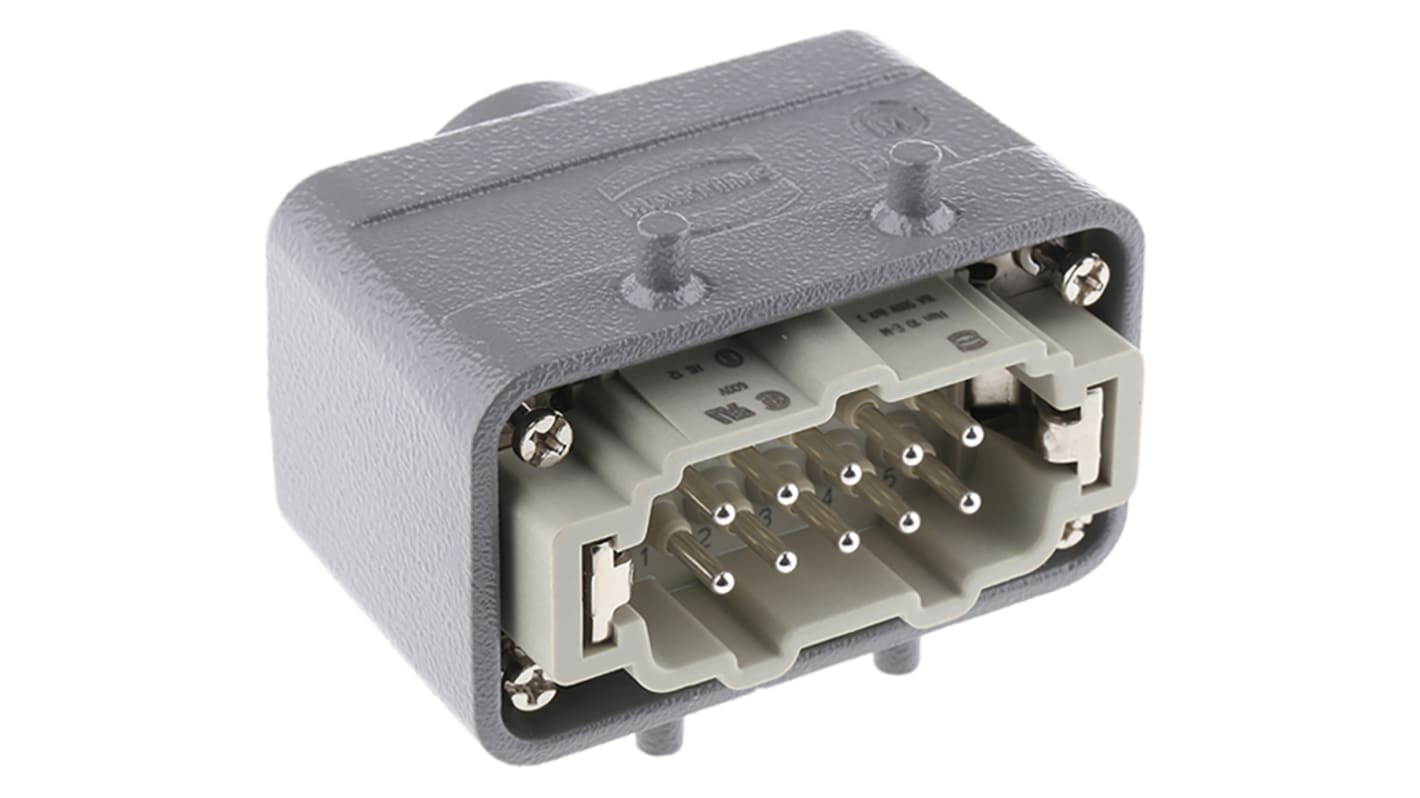

Connettore di potenza per impieghi pesanti HARTING, 10 Pin 16A, 500V Maschio Han E Pannello

Visualizza Connettori di potenza
Sconto per quantità disponibile

Prezzo per 1 unità*

37,93 €

(IVA esclusa)

46,27 €

(IVA inclusa)

Add to Basket
Selezionare o digitare la quantità
In magazzino
  • 7 unità pronte per la spedizione
  • Più 13 unità pronte per la spedizione da un'altra sede
Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".

Unità
Per unità
1 - 937,93 €
10 - 2436,80 €
25 +35,74 €

*prezzo indicativo

Codice RS:
492-5486
Codice Distrelec:
304-00-971
Codice costruttore:
09330102601+19300101420
Costruttore:
HARTING
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto

Marchio

HARTING

Numero di contatti

10

Tipo prodotto

Connettore di potenza per impieghi pesanti

Corrente

16A

Serie

Han E

Genere connettore

Maschio

Tipo terminale

Vite

Tipo montaggio

Pannello

Tensione

500V

Dimensione filetto

M20

Formato polo

10+PE

Grado IP

IP44

Minima temperatura operativa

-40°C

Genere contatto

Maschio

Temperatura massima di funzionamento

125°C

Codice misura del produttore

10B

Orientamento

Ingresso superiore

Standard/Approvazioni

No

Materiale contatti

Lega di rame

Placcatura contatti

Argento

Paese di origine:
DE

Connettore di potenza per impieghi pesanti Han Serie E Harting, corrente 16 A, tensione 500 V - 09330102601+19300101420


Questo connettore di alimentazione per impieghi gravosi fornisce un'interfaccia elettrica sicura per le installazioni a pannello industriali, progettato per fornire una distribuzione di energia affidabile in ambienti difficili. Si tratta di un connettore maschio con ingresso dall'alto e montaggio a pannello con una disposizione a poli misti con messa a terra di protezione, adatto per macchinari e sistemi di controllo che richiedono un collegamento di alimentazione compatto a 10 contatti.

Caratteristiche e vantaggi


• Valore nominale di 16 A per supportare circuiti di corrente moderata
• Resiste a 500 V per alimentatori trifase e monofase comuni
• Funziona da -40 °C a 125 °C per ambienti termici ampi
• La terminazione a vite offre un cablaggio semplice e sicuro per gli utensili
• Protezione ingresso IP44 per la resistenza agli spruzzi e agli oggetti solidi
• Contatti in lega di rame con placcatura in argento per una migliore conduttività

Applicazioni


• Adatto per il collegamento di motori e azionamenti nell'automazione di fabbrica
• Ideale per i pannelli di distribuzione dell'alimentazione negli armadi di controllo
• Utilizzato con macchinari portatili che richiedono interfacce a pannello robuste
• Può essere utilizzato per apparecchiature sul campo che richiedono una messa a terra affidabile
• Adatto per il rifacimento di gruppi di ingressi di alimentazione industriali

Quale disposizione dei contatti fornisce?


Fornisce dieci contatti di segnale/alimentazione e una messa a terra protettiva disposta su due file per collegamenti a poli misti.

Come viene montato il connettore su un pannello?


Utilizza un design per montaggio a pannello con un'interfaccia filettata M20 per fissare l'alloggiamento di accoppiamento.

Quale metodo di terminazione viene utilizzato per i conduttori in ingresso?


La terminazione avviene tramite collegamenti a vite che consentono un bloccaggio sicuro dei conduttori durante l'installazione.

Quali sono i materiali utilizzati per gli elementi conduttivi?


I contatti sono formati da un substrato in lega di rame e rifiniti con una placcatura in argento per migliorare le prestazioni dei contatti.

In che modo il design si adatta alle tipiche condizioni ambientali industriali?


La specifica supporta il funzionamento a temperature da -40 °C a 125 °C e una classificazione di ingresso che protegge da schizzi e oggetti solidi.

Note

Inserti maschio e femmina possono essere applicati a una calotta o a un contenitore se l'installazione richiede una tale configurazione inversa.

Approvals

UL, CSA, SEV
