Connettore di potenza per impieghi pesanti HARTING, 6 Pin 16A, 500 V Femmina Han E Pannello

Visualizza Connettori di potenza
Sconto per quantità disponibile

Prezzo per 1 unità*

39,43 €

(IVA esclusa)

48,10 €

(IVA inclusa)

Add to Basket
Selezionare o digitare la quantità
In magazzino
  • 16 unità pronte per la spedizione
  • Più 132 unità pronte per la spedizione da un'altra sede
Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".
Unità
Per unità
1 - 939,43 €
10 - 2438,28 €
25 +37,19 €

*prezzo indicativo

Codice RS:
492-5600
Codice Distrelec:
304-00-969
Codice costruttore:
09330062701+19300061250
Costruttore:
HARTING
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto

Marchio

HARTING

Numero di contatti

6

Tipo prodotto

Connettore di potenza per impieghi pesanti

Corrente

16A

Serie

Han E

Tipo terminale

Vite

Genere connettore

Femmina

Tipo montaggio

Pannello

Tensione

500 V

Dimensione filetto

M20

Formato polo

6+PE

Minima temperatura operativa

-40°C

Grado IP

IP44

Temperatura massima di funzionamento

125°C

Codice misura del produttore

6B

Genere contatto

Femmina

Orientamento

Dritto

Standard/Approvazioni

No

Materiale contatti

Lega di rame

Placcatura contatti

Argento

Esente

Paese di origine:
DE

Set di connettori - alloggiamento e inserto


Questo set di connettori include la vite di inserimento femmina 09330062701 e il contenitore 19300061250 per applicazioni con connettori industriali.

Caratteristiche dell'inserto 09330062701


Inserto con terminazione a vite femmina con protezione del filo

Misura 6 B

6 contatti

Valore nominale di 16 A e 500 V

Inserto in policarbonato (PC)

Colore RAL 7032 (grigio pietra)

Sezione del conduttore: 0,75 - 2,5 mm²

Materiale contatti, - lega di rame

Contatti superficiali - placcati in argento

Sezione del conduttore: AWG 18 - AWG 14

Vita meccanica ≥ 500 cicli di accoppiamento

Resistenza dei contatti ≤ 1 mΩ

Caratteristiche del contenitore 19300061250


Contenitore per montaggio superficiale con ingresso laterale

Dimensioni: 6 B.

Struttura bassa

Leva di bloccaggio singola

Materiale del contenitore: Alluminio pressofuso

Colore RAL 7037 (grigio polvere)

Grado di protezione IP65

Infiammabilità UL 94 V-0

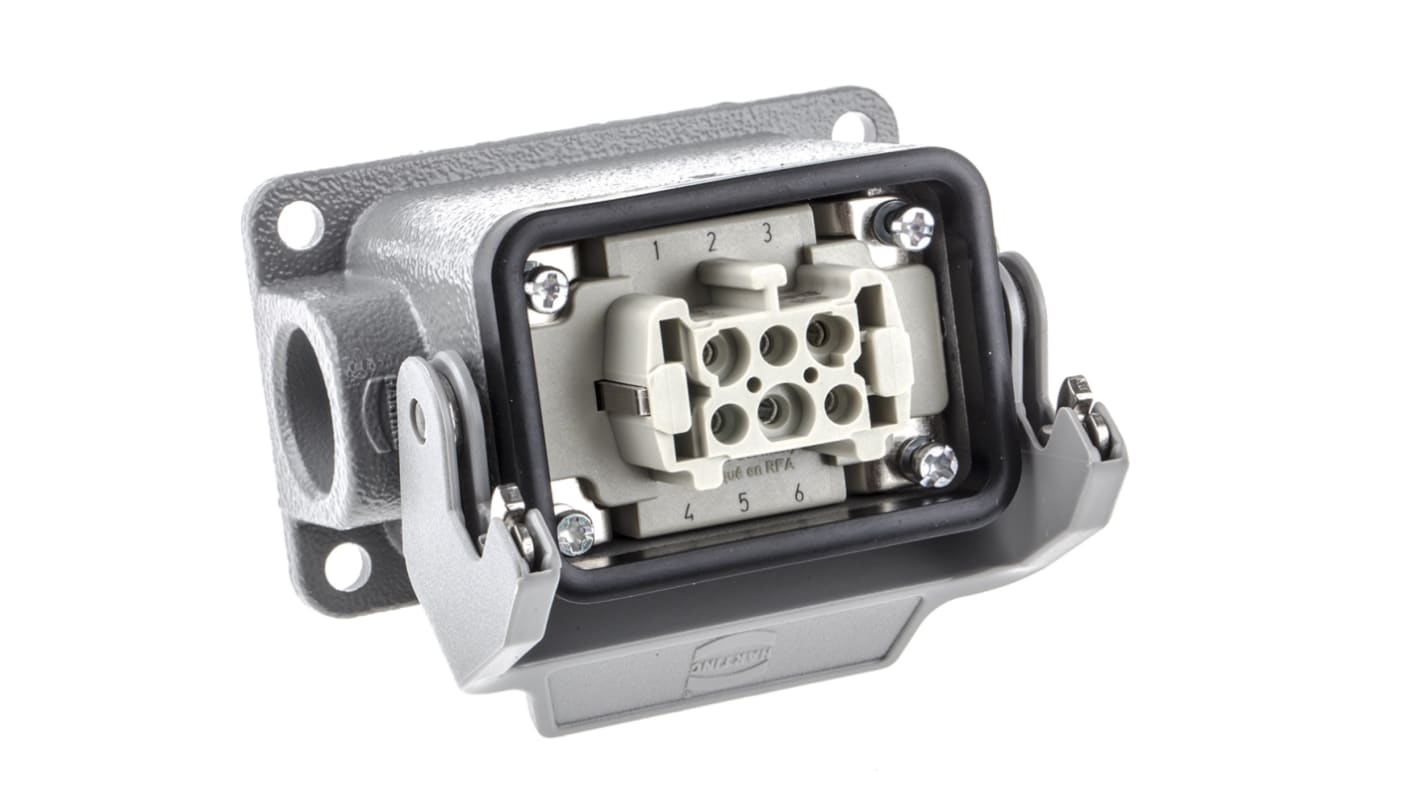

Connettore femmina con contenitore per montaggio superficiale + inserto femmina


Harting offre questa combinazione di componenti, parte della gamma HAN E di confezioni di gruppi di connettori.

Confezioni di gruppi di connettori HAN E®


Confezioni in due parti per l'assemblaggio di connettori per cavi con corpo in metallo Harting Han E®, cappucci per accoppiamento cavi, alloggiamenti per montaggio a paratia/pannello e prese per montaggio superficiale. Collegamento con terminale a vite. Ogni confezione contiene un cappuccio o un alloggiamento e un inserto maschio o femmina. Tutti i singoli componenti sono disponibili separatamente nelle rispettive gamme di inserti, cappucci e alloggiamenti. Hanno tutti una tensione nominale di 450 - 500 V e 16 A e i pressacavi adatti sono disponibili separatamente

Note

Inserti maschio e femmina possono essere applicati a una calotta o contenitore se l'installazione richiede una tale configurazione inversa

Approvals

UL, CSA, SEV
