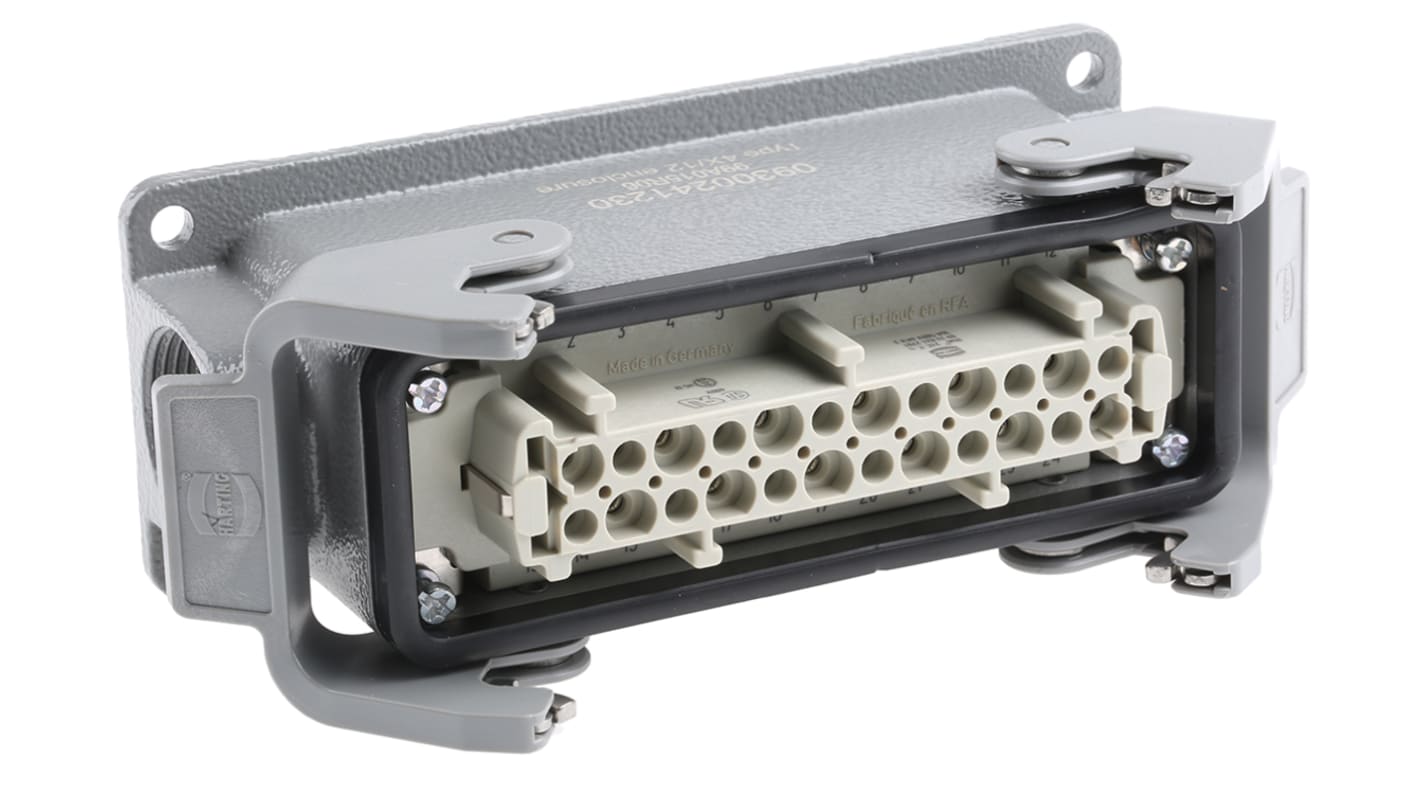

Connettore di potenza per impieghi pesanti HARTING, 24 Pin 16A, 500V Femmina Han E Pannello
- Codice RS:
- 473-1708
- Codice costruttore:
- 09300241230+09330242701
- Costruttore:
- HARTING
Sconto per quantità disponibile
Visualizza le opzioni di prezzo per quantitàPrezzo per 1 unità*
78,35 €
(IVA esclusa)
95,59 €
(IVA inclusa)
Consegna GRATUITA per ordini a partire da 60,00 €
In magazzino
- Più 15 unità in spedizione dal 17 agosto 2026
Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".
Unità | Per unità |
|---|---|
| 1 - 9 | 78,35 € |
| 10 - 24 | 76,06 € |
| 25 + | 73,87 € |
*prezzo indicativo
- Codice RS:
- 473-1708
- Codice costruttore:
- 09300241230+09330242701
- Costruttore:
- HARTING
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | HARTING | |
| Numero di contatti | 24 | |
| Tipo prodotto | Connettore di potenza per impieghi pesanti | |
| Corrente | 16A | |
| Serie | Han E | |
| Genere connettore | Femmina | |
| Tipo terminale | Vite | |
| Tipo montaggio | Pannello | |
| Tensione | 500V | |
| Dimensione filetto | PG21 | |
| Formato polo | 24+PE | |
| Numero file | 2 | |
| Minima temperatura operativa | -40°C | |
| Grado IP | IP44 | |
| Genere contatto | Femmina | |
| Temperatura massima di funzionamento | 125°C | |
| Codice misura del produttore | 24B | |
| Standard/Approvazioni | No | |
| Orientamento | Dritto | |
| Placcatura contatti | Argento | |
| Materiale contatti | Lega di rame | |
| Seleziona tutto | ||
|---|---|---|
Marchio HARTING | ||
Numero di contatti 24 | ||
Tipo prodotto Connettore di potenza per impieghi pesanti | ||
Corrente 16A | ||
Serie Han E | ||
Genere connettore Femmina | ||
Tipo terminale Vite | ||
Tipo montaggio Pannello | ||
Tensione 500V | ||
Dimensione filetto PG21 | ||
Formato polo 24+PE | ||
Numero file 2 | ||
Minima temperatura operativa -40°C | ||
Grado IP IP44 | ||
Genere contatto Femmina | ||
Temperatura massima di funzionamento 125°C | ||
Codice misura del produttore 24B | ||
Standard/Approvazioni No | ||
Orientamento Dritto | ||
Placcatura contatti Argento | ||
Materiale contatti Lega di rame | ||
- Paese di origine:
- DE
Connettore di potenza per impieghi pesanti Han Serie E Harting, corrente nominale 16 A, tensione 500 V - 09300241230+09330242701
Questo connettore di potenza per impieghi gravosi è un'interfaccia elettrica montata a pannello progettata per distribuire l'alimentazione in ambienti industriali impegnativi. Offre un collegamento compatto a orientamento dritto con una disposizione dei contatti femmina e terminazioni a vite sicure, adatto per l'uso nei casi in cui è richiesta un'affidabile distribuzione dell'alimentazione multipin e una protezione ambientale.
Caratteristiche e vantaggi
• 24 contatti e messa a terra protettiva per una distribuzione dell'alimentazione consolidata
• Valore nominale di 16 A per gestire carichi di corrente moderati
• Tensione d'esercizio di 500 V per sistemi industriali versatili
• Contatti in lega di rame placcati in argento per una migliore conduttività
• Intervallo di temperatura da -40 °C a 125 °C per ambienti difficili
• Protezione ingresso IP44 per la resistenza agli spruzzi negli alloggiamenti delle apparecchiature
• Valore nominale di 16 A per gestire carichi di corrente moderati
• Tensione d'esercizio di 500 V per sistemi industriali versatili
• Contatti in lega di rame placcati in argento per una migliore conduttività
• Intervallo di temperatura da -40 °C a 125 °C per ambienti difficili
• Protezione ingresso IP44 per la resistenza agli spruzzi negli alloggiamenti delle apparecchiature
**Applicazioni**
• Adatto per macchine utensili che richiedono alimentazione e messa a terra consolidate
• Ideale per i pannelli di controllo nelle installazioni di automazione in fabbrica
• Utilizzato per la distribuzione di energia in armadi elettrici e contenitori
• Può essere utilizzato per i collegamenti modulari dei macchinari nelle linee di produzione
• Ideale per i pannelli di controllo nelle installazioni di automazione in fabbrica
• Utilizzato per la distribuzione di energia in armadi elettrici e contenitori
• Può essere utilizzato per i collegamenti modulari dei macchinari nelle linee di produzione
Come vengono fissati i conduttori all'interno del connettore?
I fili sono fissati utilizzando terminazioni a vite, fornendo un robusto collegamento a morsetto compatibile con le dimensioni dei conduttori comuni e facilitando l'installazione e la manutenzione.
Quale disposizione di montaggio è necessaria per l'installazione?
Il connettore è progettato per il montaggio a pannello con un'interfaccia filettata PG21 per garantire un ingresso sigillato e stabilità meccanica quando montato.
In che modo la struttura dei contatti influisce sulle prestazioni sotto carico?
I contatti realizzati in lega di rame con placcatura in argento riducono la resistenza di contatto e supportano il trasferimento di potenza ripetibile e a bassa perdita nei valori nominali di corrente e tensione specificati.
Quale orientamento e formato dei poli devo aspettarmi quando lo integro in un imbracatura?
L'unità presenta un orientamento diritto con un formato di polo 24+PE, semplificando l'instradamento per cablaggi multipolari e garantendo un conduttore di messa a terra di protezione dedicato.
Note
Inserti maschio e femmina possono essere applicati a una calotta o contenitore se l'installazione richiede una tale configurazione inversa
Approvals
UL, CSA, SEV
