- Codice RS:
- 200-5697
- Codice costruttore:
- 76823-0344
- Costruttore:
- Molex
450 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
1600 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Prezzo per 1pz in confezione da 50
0,17 €
(IVA esclusa)
0,21 €
(IVA inclusa)
Unità | Per unità | Per Pack* |
50 + | 0,17 € | 8,50 € |
*prezzo indicativo |
- Codice RS:
- 200-5697
- Codice costruttore:
- 76823-0344
- Costruttore:
- Molex
Documentazione Tecnica
Normative
- Paese di origine:
- CN
Dettagli prodotto

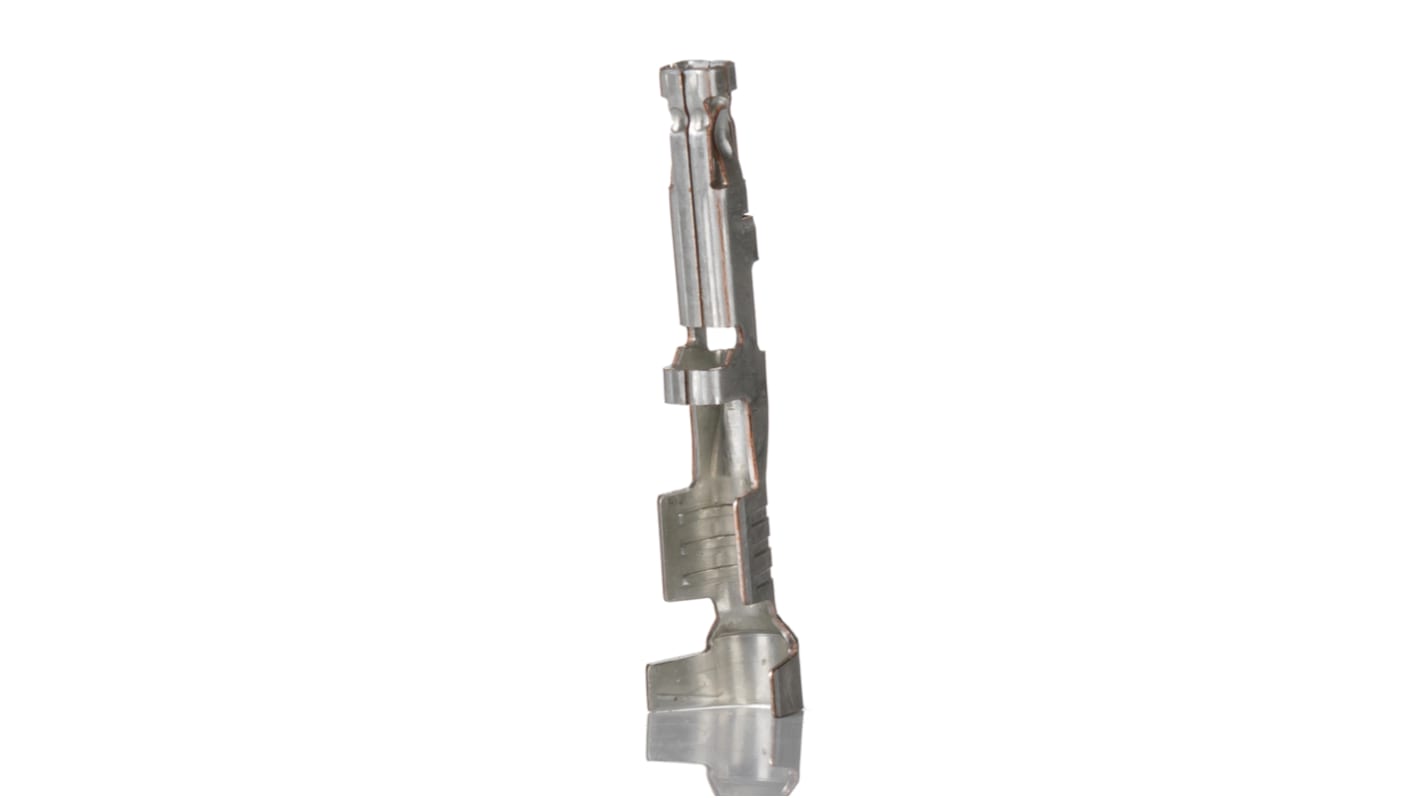

Terminale a crimpare Molex, tensione nominale 600 V c.a., contatti stagnati - Serie 76823 - 76823-0344
Quando i collegamenti filo-scheda sicuri sono un must, optare per questo terminale a crimpare di Molex. Si inserisce perfettamente nei corpi connettore femmina da 5,7 mm Mega-Fit per una comoda installazione. La versatile unità femmina supporta un collegamento rapido e senza problemi utilizzando metodi di crimpatura o compressione, senza la necessità di saldare a caldo. È adatto per sistemi ad alta potenza, grazie a una tensione massima di 600 V c.a. e una capacità di trasporto di corrente di 21 A per contatto.
Caratteristiche e vantaggi
La struttura in rame altamente conduttiva mantiene in modo affidabile il flusso della corrente elettrica
La placcatura in stagno resiste alla corrosione, in modo da poter essere certi della durata in ambienti umidi
L'ampia gamma di temperature d'esercizio da -40 °C a +105 °C lo rende sicuro per l'uso in ambienti industriali difficili
La placcatura in stagno resiste alla corrosione, in modo da poter essere certi della durata in ambienti umidi
L'ampia gamma di temperature d'esercizio da -40 °C a +105 °C lo rende sicuro per l'uso in ambienti industriali difficili
Applicazioni
Apparecchiature agricole
Convertitori di potenza
Fabbricazione automobilistica
Convertitori di potenza
Fabbricazione automobilistica
Quali dimensioni di cavo è possibile utilizzare con questo terminale?
Questo terminale a crimpare è compatibile con varie misure di filo, tra cui 14, 16, 18+18 e 20+20 AWG, il che lo rende una scelta versatile.
Specifiche
Attributo | Valore |
---|---|
Tipologia | Femmina |
Per utilizzo con | "Copre i requisiti per l'applicazione del filo con passo da 5,70 mm Mega-Fit a. |
Serie | 76823 |
Terminazione | Crimpatura o compressione |
Placcatura contatto | Stagno |
Dimensione minima filo AWG | 20AWG |
Dimensione massima filo AWG | 14AWG |
Materiale contatto | Lega di rame altamente conduttiva |
Numero di serie | 76823 |
Massima resistenza del contatto | 2mΩ |
Corrente massima | 21A |
Minima temperatura operativa | -40°C |
Massima temperatura operativa | +105°C |
