Terminale a crimpare Molex Maschio, 16AWG → 20AWG
- Codice RS:
- 720-5700
- Codice costruttore:
- 33000-0002
- Costruttore:
- Molex
700 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
3000 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per 1pz in confezione da 100
0,086 €
(IVA esclusa)
0,105 €
(IVA inclusa)
| Unità | Per unità | Per Pack* |
| 100 - 900 | 0,086 € | 8,60 € |
| 1000 - 2900 | 0,079 € | 7,90 € |
| 3000 - 7400 | 0,077 € | 7,70 € |
| 7500 - 14900 | 0,075 € | 7,50 € |
| 15000 + | 0,073 € | 7,30 € |
| *prezzo indicativo | ||
- Codice RS:
- 720-5700
- Codice costruttore:
- 33000-0002
- Costruttore:
- Molex
Documentazione Tecnica
Normative
Dettagli prodotto

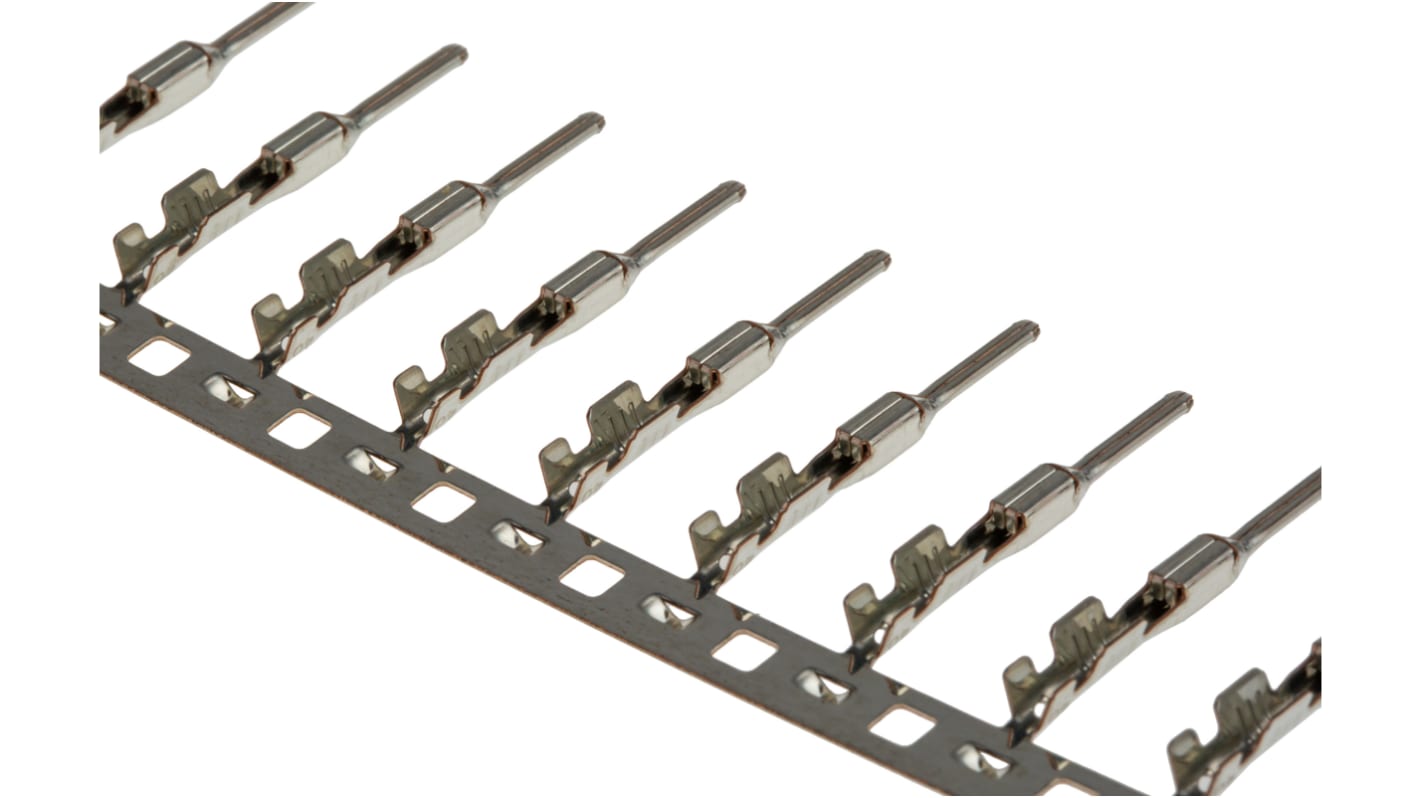

Terminali a crimpare maschio MX150™, serie 33000
Terminali a crimpare maschi per il sistema di connettori MX150™. Questi terminali a crimpare maschi sono sigillati opachi, hanno una bassa forza di inserimento di 3,0 N (media) e soddisfano i test di prestazione USCAR. I valori elettrici di questi terminali a crimpare maschio sono 250 V, 22 A. Questi terminali a crimpare maschio si accoppiano con i terminali femmina delle serie 33012 e 33001, in genere con i numeri di serie 720-5716 e 720-5713.
Da utilizzare con i connettori femmina della serie 33472, numero di serie 720-5726.
Da utilizzare con i connettori SRC femmina della serie 93287, numero di serie 775-4436.
Da utilizzare con i connettori femmina della serie 33472, numero di serie 720-5726.
Da utilizzare con i connettori SRC femmina della serie 93287, numero di serie 775-4436.
Nota
Per una gamma di utensili MX 150 vedere il codice 778-6717.
terminal a crimpare maschio Molex, 18AWG, corrente nominale 22A - Serie MX150 - 33000-0002
Questo contatto a crimpare di Molex consente di mantenere efficienti le prestazioni dei circuiti automobilistici e industriali. Realizzato in lega ad alte prestazioni, è meccanicamente resistente e resistente alla corrosione e all'ossidazione. Ha una corrente nominale di 22A e accetta fili di dimensioni comprese tra 22 e 18AWG, pertanto è una scelta versatile per applicazioni di alimentazione e filo-filo. Il terminal ha un'ampia temperatura d'esercizio compresa tra -40 °C e +125 °C, caratteristica che lo rende un'opzione Durable per il controllo dei processi e i circuiti dei sistemi di sicurezza dei veicoli.
• Mantiene i fili con compressione per collegamenti rapidi e facili
• Le linguette a crimpare a coste creano una presa sicura per mantenere i circuiti affidabili
• Le linguette a crimpare a coste creano una presa sicura per mantenere i circuiti affidabili
Applications
• Sistemi automobilistici
• Automazione industriale
• Industria marina
• Automazione industriale
• Industria marina
Con quale tipo di connettori per uso automobilistico è compatibile questo terminal a crimpare?
Questo terminal a crimpare è compatibile con i corpi connettore e i connettori femmina della serie MX150. Questo include il connettore a 12 vie (720-5726) e il connettore femmina per uso automobilistico a 84 vie (775-4436).
Qual è il modo migliore per Get a buon fine crimpaggio su terminal?
L'uso di una pinza a crimpare adatta offre i migliori risultati quando si collega un filo a questo terminal. L'utensile manuale a cricchetto Molex (778-6717) è un'opzione efficace e compatibile.
Sistemi di collegamento sigillati Molex MX150™
Specifiche
Attributo | Valore |
|---|---|
| Tipologia | Maschio |
| Per utilizzo con | Corpo del connettore MX150 |
| Serie | MX150 |
| Dimensione minima filo mm2 | 0.4mm² |
| Dimensione massima filo mm2 | 0.8mm² |
| Terminazione | Crimpare |
| Placcatura contatto | Stagno |
| Dimensione minima filo AWG | 20AWG |
| Dimensione massima filo AWG | 16AWG |
| Materiale contatto | Lega |
| Numero di serie | 33000 |
| Minima temperatura operativa | -40°C |
| Massima temperatura operativa | +125°C |
- Codice RS:
- 720-5700
- Codice costruttore:
- 33000-0002
- Costruttore:
- Molex
