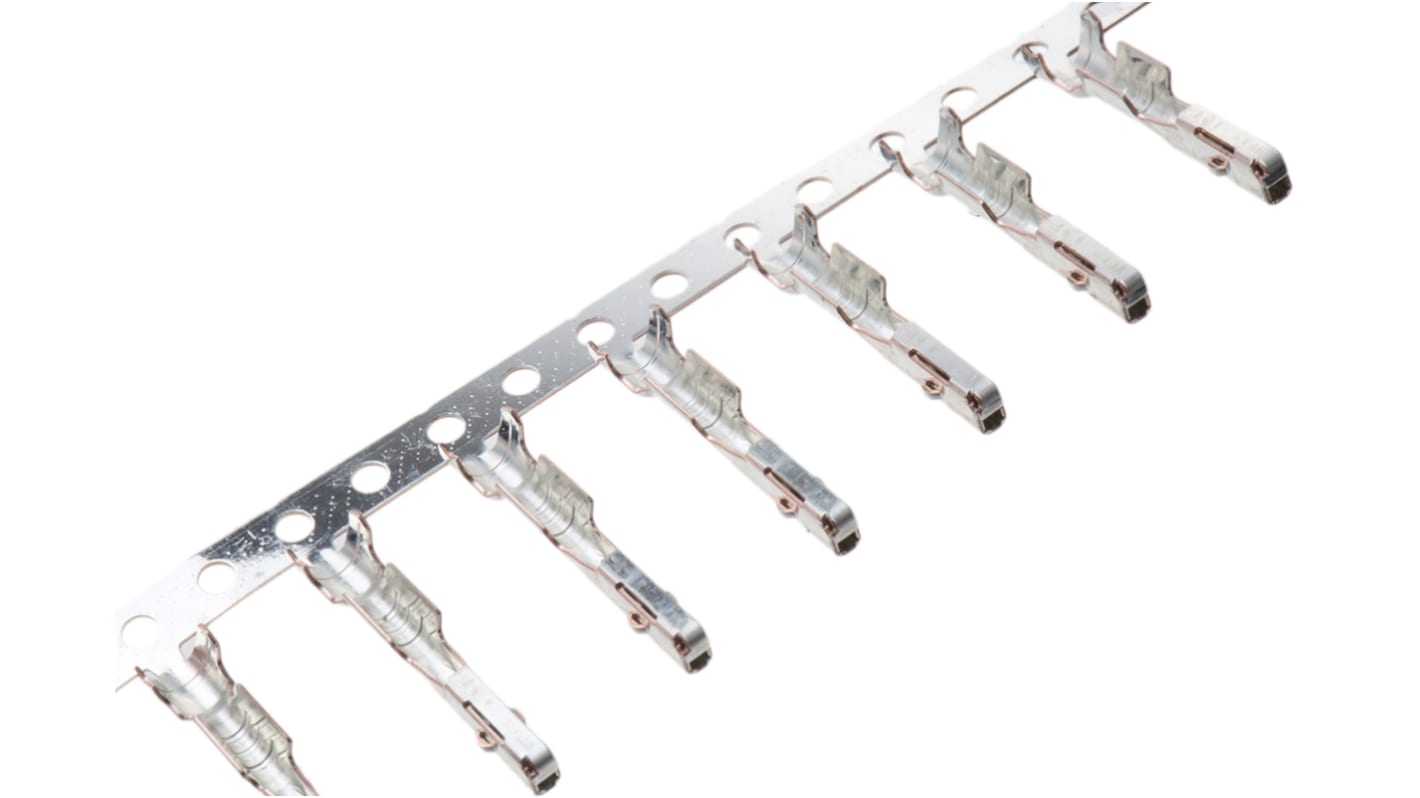

Terminale a crimpare JAE MX44 Femmina, 20 AWG Crimpatura → 22 AWG
- Codice RS:
- 731-9086
- Codice costruttore:
- M44S05K4F1
- Costruttore:
- JAE
Sconto per quantità disponibile
Visualizza le opzioni di prezzo per quantitàPrezzo per 1 confezione da 100 unità*
14,10 €
(IVA esclusa)
17,20 €
(IVA inclusa)
Consegna GRATUITA per ordini a partire da 60,00 €
In magazzino
- 1500 unità pronte per la spedizione da un'altra sede
- Più 6300 unità in spedizione dal 09 giugno 2026
Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".
Unità | Per unità | Per confezione* |
|---|---|---|
| 100 - 900 | 0,141 € | 14,10 € |
| 1000 - 2900 | 0,127 € | 12,70 € |
| 3000 - 7400 | 0,113 € | 11,30 € |
| 7500 - 14900 | 0,099 € | 9,90 € |
| 15000 + | 0,084 € | 8,40 € |
*prezzo indicativo
- Codice RS:
- 731-9086
- Codice costruttore:
- M44S05K4F1
- Costruttore:
- JAE
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | JAE | |
| Tipologia | Femmina | |
| Tipo prodotto | Terminale a crimpare | |
| Da utilizzare con | Corpo del connettore MX44 | |
| Serie | MX44 | |
| Corrente | 3A | |
| Placcatura contatti | Stagno | |
| Dimensione minima filo AWG | 22AWG | |
| Dimensione minima filo mm² | 0.3mm² | |
| Materiale contatti | Lega di rame | |
| Dimensione massima filo AWG | 20AWG | |
| Dimensione massima filo mm² | 0.5mm² | |
| Tipo terminale | Crimpatura | |
| Minima temperatura operativa | -40°C | |
| Temperatura massima di funzionamento | 85°C | |
| Standard/Approvazioni | No | |
| Seleziona tutto | ||
|---|---|---|
Marchio JAE | ||
Tipologia Femmina | ||
Tipo prodotto Terminale a crimpare | ||
Da utilizzare con Corpo del connettore MX44 | ||
Serie MX44 | ||
Corrente 3A | ||
Placcatura contatti Stagno | ||
Dimensione minima filo AWG 22AWG | ||
Dimensione minima filo mm² 0.3mm² | ||
Materiale contatti Lega di rame | ||
Dimensione massima filo AWG 20AWG | ||
Dimensione massima filo mm² 0.5mm² | ||
Tipo terminale Crimpatura | ||
Minima temperatura operativa -40°C | ||
Temperatura massima di funzionamento 85°C | ||
Standard/Approvazioni No | ||
Contatti serie JAE MX44
Il contatto del connettore femmina serie JAE MX44 è di tipo a scatola con una doppia molla che agevola la resistenza alle forze esterne e all'attorcigliamento.
Connettori automobilistici serie JAE MX44
La serie di connettori JAE MX44 è di fabbricazione compatta ed impermeabile, il che li rende adatti per le applicazioni automobilistiche. Il design compatto del MX44 è stato ottenuto usando una struttura che riduce il volume delle guarnizioni in gomma mediante compressione. Le guarnizioni in gomma MX44 migliorano l'assorbimento delle vibrazioni conferendo così una maggiore resistenza alle vibrazioni tra i contatti e il contenitore. Ogni contatto nel connettore MX44 è impermeabile, il che lo rende adatto per l'uso negli ambienti difficili come nei vani motore.
Il connettore serie MX44 ha un passo laterale di 3,5 mm in una configurazione a fila singola.
Note
For MX44 Tooling see stock number 733-6268 typical.
For MX44 Socket Housings see stock number 731-9051 typical.
For MX44 Socket Housings see stock number 731-9051 typical.
