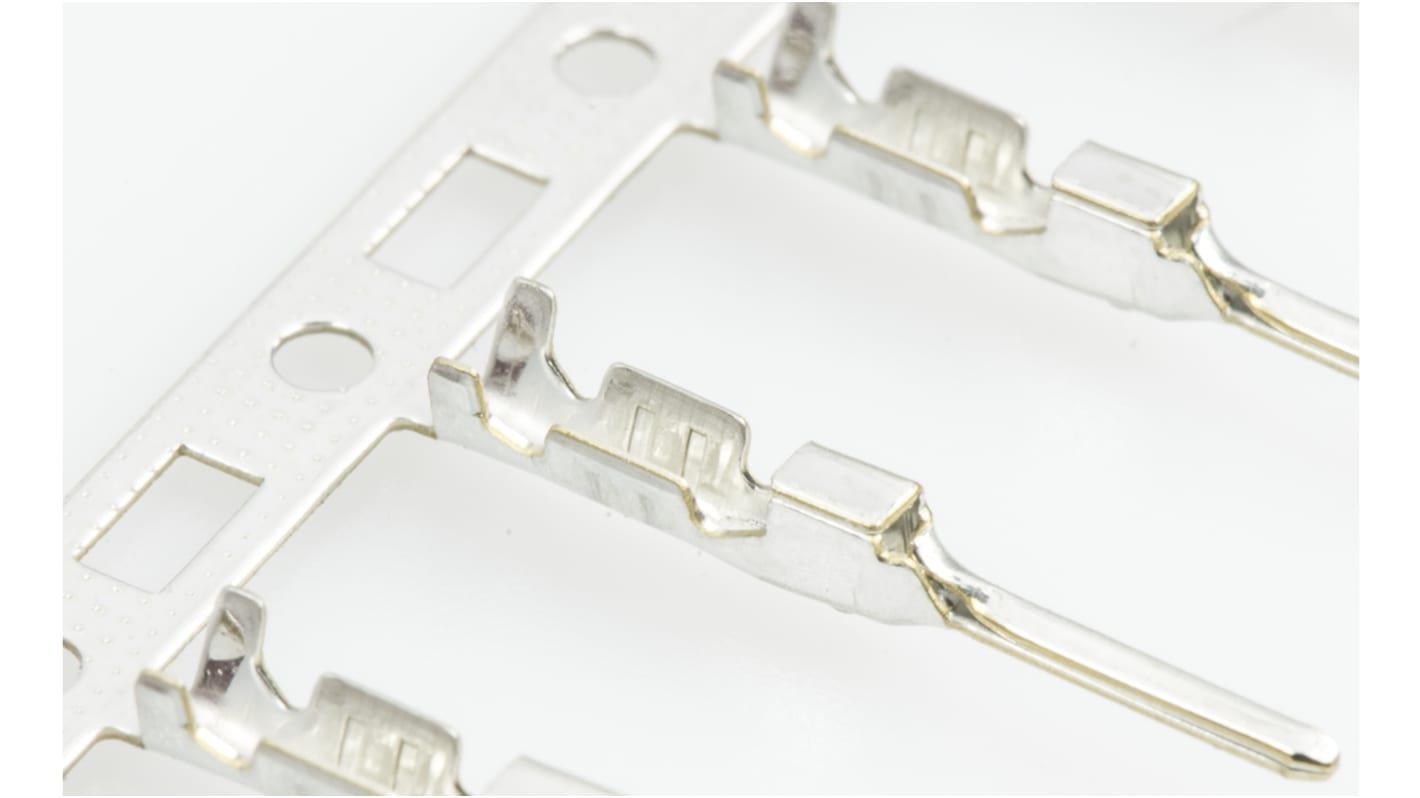

Terminale a crimpare JST Maschio, 22AWG → 26AWG
- Codice RS:
- 820-1327
- Codice costruttore:
- SWPT-001T-P025
- Costruttore:
- JST
4600 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
56600 Entro 4 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa).
Prezzo per 1pz in confezione da 100
0,058 €
(IVA esclusa)
0,071 €
(IVA inclusa)
Unità | Per unità | Per confezione* |
|---|---|---|
| 100 - 900 | 0,058 € | 5,80 € |
| 1000 - 2400 | 0,048 € | 4,80 € |
| 2500 - 4900 | 0,046 € | 4,60 € |
| 5000 - 9900 | 0,043 € | 4,30 € |
| 10000 + | 0,04 € | 4,00 € |
*prezzo indicativo
- Codice RS:
- 820-1327
- Codice costruttore:
- SWPT-001T-P025
- Costruttore:
- JST
Documentazione Tecnica
Normative
Dettagli prodotto
Contatti allentati e cavi assemblati JWPF
Questi contatti e cavi assemblati JWPF sono utilizzati con i rispettivi corpi connettore femmina e con linguetta JWPF:
Contatto connettore femmina JWPF 820-1324 utilizzato in corpo connettore femmina JWPF 820-1289.
Contatto con linguetta JWPF 820-1327 utilizzato in corpo connettore con linguetta JWPF 820-1282.
Per una pinza a crimpare manuale adatta con avanzamento del nastro vedere il codice 602-8717 o per i contatti discreti 688-0852.
I cavi assemblati JWPF hanno contatti precablati:
820-1286 ha una lunghezza di 150 mm e contatti femmina incorporati.
820-1295 ha una lunghezza di 300 mm e contatti femmina incorporati.
820-1298 ha una lunghezza di 150 mm con contatti a linguetta incorporati.
820-1292 ha una lunghezza di 300 mm con contatti a linguetta incorporati.
Per un estrattore adatto vedere il codice 688-0843.
Contatto connettore femmina JWPF 820-1324 utilizzato in corpo connettore femmina JWPF 820-1289.
Contatto con linguetta JWPF 820-1327 utilizzato in corpo connettore con linguetta JWPF 820-1282.
Per una pinza a crimpare manuale adatta con avanzamento del nastro vedere il codice 602-8717 o per i contatti discreti 688-0852.
I cavi assemblati JWPF hanno contatti precablati:
820-1286 ha una lunghezza di 150 mm e contatti femmina incorporati.
820-1295 ha una lunghezza di 300 mm e contatti femmina incorporati.
820-1298 ha una lunghezza di 150 mm con contatti a linguetta incorporati.
820-1292 ha una lunghezza di 300 mm con contatti a linguetta incorporati.
Per un estrattore adatto vedere il codice 688-0843.
Connettori filo-filo da 2 mm impermeabili JST
Specifiche
Attributo | Valore |
|---|---|
| Tipologia | Maschio |
| Per utilizzo con | Corpo del connettore JWPF |
| Serie | JWPF |
| Dimensione minima filo mm2 | 0.1mm² |
| Dimensione massima filo mm2 | 0.33mm² |
| Terminazione | Crimpare |
| Dimensione minima filo AWG | 26AWG |
| Placcatura contatto | Stagno |
| Dimensione massima filo AWG | 22AWG |
| Materiale contatto | Bronzo fosforoso |
| Massima resistenza del contatto | 15mΩ |
| Corrente massima | 3A |
| Minima temperatura operativa | -55°C |
| Massima temperatura operativa | +85°C |
