- Codice RS:
- 711-6310
- Codice costruttore:
- 1SBN010120R1011 CAL4-11
- Costruttore:
- ABB
24 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
12 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per Unità
9,77 €
(IVA esclusa)
11,92 €
(IVA inclusa)
Unità | Per unità |
1 - 4 | 9,77 € |
5 - 9 | 9,48 € |
10 + | 9,09 € |
- Codice RS:
- 711-6310
- Codice costruttore:
- 1SBN010120R1011 CAL4-11
- Costruttore:
- ABB
Documentazione Tecnica
- Operating Instructions
- AF09 ... AF38 3-pole Contactors Data Sheet
- AF09-30 / AF09Z-30 Series Contactors Data Sheet
- Panorama Motor protection and control Manual motor starters, contactors and overload relays
- Application Note - Contactor-Based Automatic Transfer Switch Solutions
- Datasheet - 1SBN010120R1011 CAL4-11
- Application Note - Contactor-Based Automatic Transfer Switch Solutions
- Datasheet - 1SBN010120R1011 CAL4-11
- 7116310_Catalogue
Normative
Dettagli prodotto

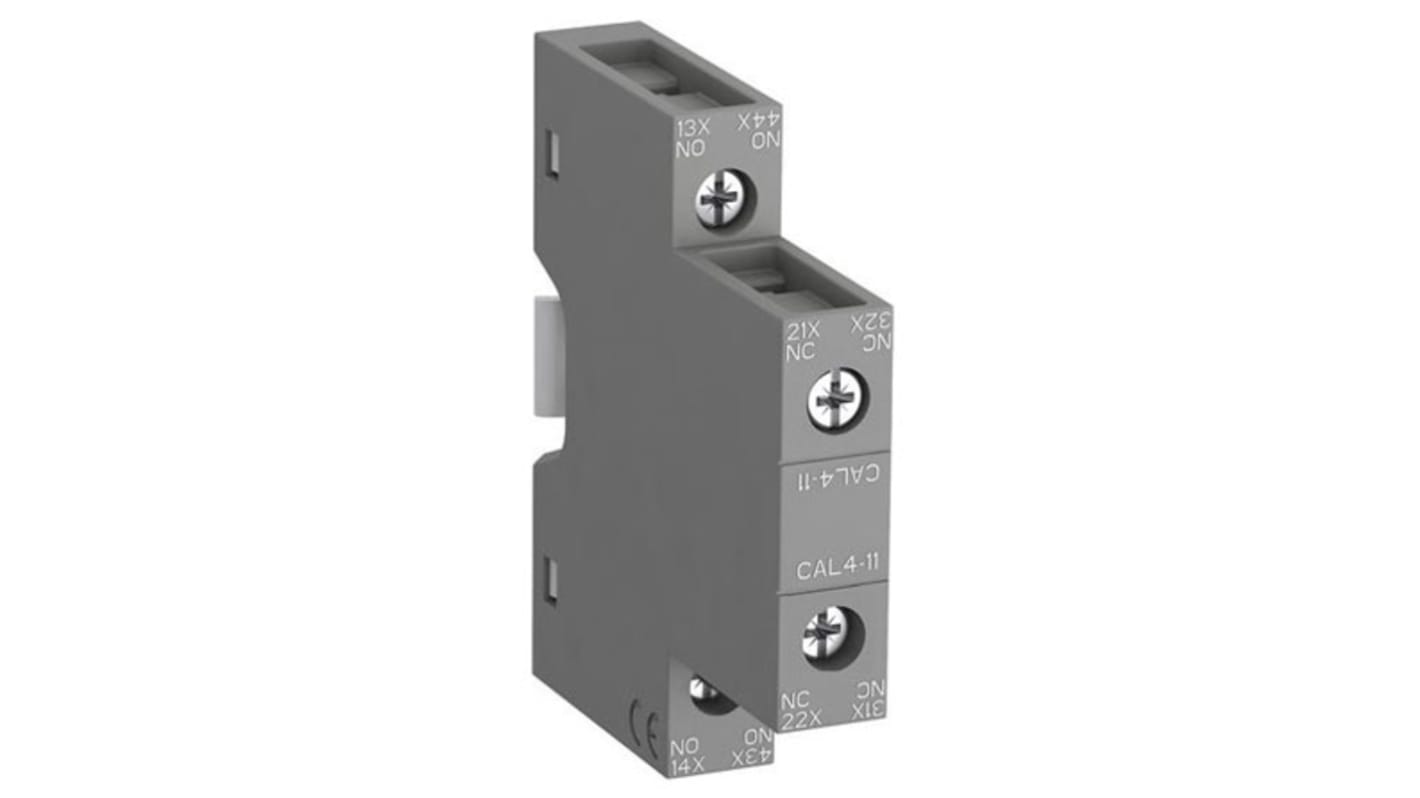

Contatto ausiliario ABB, tensione di isolamento nominale 690 V c.a., tensione di resistenza agli impulsi nominale 6 kV - Serie CAL4-11 - 1SBN010120R1011 CAL4-11
Vuoi assicurarti che le tue apparecchiature di commutazione funzionino in modo affidabile? Inserire questo contatto ausiliario ABB. È costruito per trasmettere i dati dal circuito a un controller logico, che a sua volta istruisce un dispositivo collegato, come un relè, per l'accensione o lo spegnimento. L'unità è abbastanza robusta da gestire una configurazione ad alta potenza, grazie alla sua tensione di contatto nominale di 600 V c.c. e 690 V c.a. È possibile utilizzarlo anche come unità di controllo hardware autonoma, pertanto è un'opzione versatile.
Caratteristiche e vantaggi
• Le dimensioni ridotte di 60 (L) x 12 (L) x 69,4 mm (A) si adattano a spazi ristretti senza problemi
• Il robusto contenitore in plastica è a prova di contatto per evitare scosse elettriche
• I punti di contatto NA e NC contrassegnati chiaramente semplificano l'installazione e il funzionamento
• Ampia gamma di temperature d'esercizio compresa tra -40 °C e +70 °C per l'uso in condizioni difficili
• Il robusto contenitore in plastica è a prova di contatto per evitare scosse elettriche
• I punti di contatto NA e NC contrassegnati chiaramente semplificano l'installazione e il funzionamento
• Ampia gamma di temperature d'esercizio compresa tra -40 °C e +70 °C per l'uso in condizioni difficili
Applicazioni
• Processi industriali automatizzati
• Apparecchiature mediche
• Installazioni di rete commerciali
• Apparecchiature mediche
• Installazioni di rete commerciali
Quanto è durevole questo contatto?
Questo contatto ausiliario ha una durata meccanica di 10 milioni di cicli di funzionamento e una frequenza di commutazione massima di 3.600 cicli all'ora, pertanto è costruito per resistere alla distanza e non si usura facilmente.
Specifiche
Attributo | Valore |
---|---|
Numero di contatti | 2 |
Configurazione stato normale | 1 N/C + 1 N/A |
Tipo di montaggio | Montaggio laterale |
Range | S200M |
Serie | CAL4-11 |
Corrente nominale contatto | 6 A |
Tipo terminale | Vite |
Configurazione polo e corsa | DP |
Tensione nominale contatto | 600 V c.c., 690 V c.a. |
Minima temperatura operativa | -40°C |
Massima temperatura operativa | +70°C |
Range di temperatura operativa | -40 → +70 °C |
