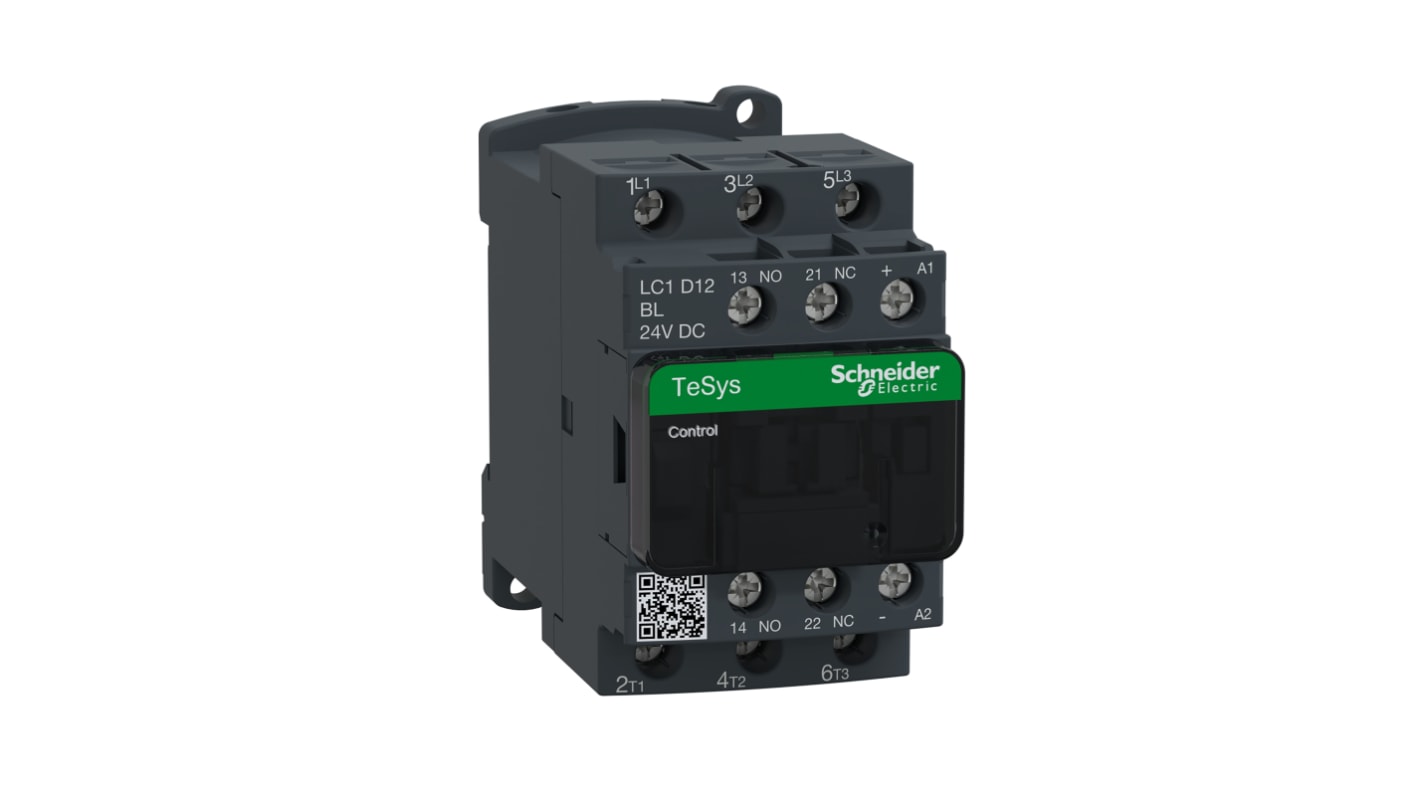

Contattore Schneider Electric, serie LC1D, 3 poli, 3 NA, 12 A, 5,5 kW, bobina 24 V c.c.

I contattori TeSys D di Schneider Electric uniscono una lunga durata elettrica e meccanica per offrire un contattore ad alta affidabilità. La gamma è stata progettata per l'integrazione in sistemi di controllo e può essere utilizzata per creare starter per motori per qualsiasi tipo di applicazione. I contattori TeSys D. offrono una rapida e semplice configurazione, mantenendo al contempo la conformità con gli standard internazionali.

• Contatti ausiliari incorporati per una maggiore capacità di commutazione
• Collegamenti a vite: terminali con protezione per le dita con grado di protezione IP20 per le marcature di terminali nell'America del Nord e Internazionali
• Può essere montato a pannello con viti o montaggio su guida DIN
• Soppressore a diodo di limitazione del picco bidirezionale per proteggere la bobina
• Accessori facili da installare
• Circuito di controllo flessibile per adattarsi a un'ampia gamma di applicazioni

Le categorie di utilizzo del contattore definiscono i valori di realizzazione e di interruzione della corrente in base al tipo di carico da controllare e alle condizioni del ciclo operativo.

• AC-1: Valido per tutti i dispositivi c.a. con un fattore di potenza di almeno 0,95. Esempio di uso: carico resistivo, riscaldamento, distribuzione.


• AC-3: Si applica ai motori con rotore a gabbia in cui si verifica la rottura mentre il motore è in funzione. Esempio d'uso: tutti i motori con rotore a gabbia, ascensori, scale mobili, nastri trasportatori, elevatori a tazze, compressori, pompe, mixer, unità di condizionamento dell'aria.

• Blocchi di contatto ausiliari con azione circuitante a dentatura
• Blocchi di contatto ausiliari a tenuta di polvere a montaggio frontale
• Blocchi di ritardo pneumatico
• Soppressori di sovratensioni transitorie
• Moduli di interfaccia e timer elettronici
• Blocco ad agganciamento meccanico

Sì, la gamma Tesys D utilizza il movimento di traslazione lineare che fornisce una doppia interruzione dei poli.

Ottimizza la capacità di commutazione di applicazioni impegnative con questo contattore a 3 poli di Schneider Electric. Il versatile gadget commuta i carichi resistivi e le operazioni controllate dal motore in modo regolare per migliorare le prestazioni. Un ciclo di vita meccanico ed elettrico di 20 anni lo rende una scelta sostenibile con la resistenza per superare la distanza. Le dimensioni ridotte dell'unità, con dimensioni di 77 (L) x 45 (L) x 93 mm (P), sono pratiche per le installazioni in cui lo spazio è ristretto. È possibile montarlo a pannello o semplicemente clipparlo su una guida DIN per un comodo montaggio senza utensili.

• I contatti ausiliari integrati aumentano la capacità di commutazione
• L'unità con grado di protezione IP20 è a prova di contatto per la sicurezza elettrica
• Circuito di controllo flessibile per la compatibilità con diverse applicazioni
• Ampia gamma di temperature d'esercizio compresa tra -5 °C e +60 °C per l'uso in ambienti difficili

• Motori elettrici
• Sistemi HVAC
• Controllo illuminazione
• Linee di assemblaggio e imballaggio automatizzate

Un contattore è un tipo di relè che gestisce dispositivi di carico ad alta corrente e alte tensioni della bobina. È possibile controllare questo dispositivo in modalità remota per creare o interrompere circuiti di oltre 10 A.

LROS (registro Lloyds della spedizione), CSA, UL, GOST, DNV, CCC, GL, BV, RINA, UKCA.

CSA C22.2 N. 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508, IEC 60335-1.
