- Codice RS:
- 146-2505
- Codice costruttore:
- TNY286PG
- Costruttore:
- Power Integrations
150 Disponibile per la consegna entro 1 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa/UK)
Aggiunto
Prezzo per Cadauno (in una stecca da 50)
0,764 €
(IVA esclusa)
0,932 €
(IVA inclusa)
Unità | Per unità | Per stecca* |
50 + | 0,764 € | 38,20 € |
*prezzo indicativo |
- Codice RS:
- 146-2505
- Codice costruttore:
- TNY286PG
- Costruttore:
- Power Integrations
Documentazione Tecnica
Normative
- Paese di origine:
- CN
Dettagli prodotto

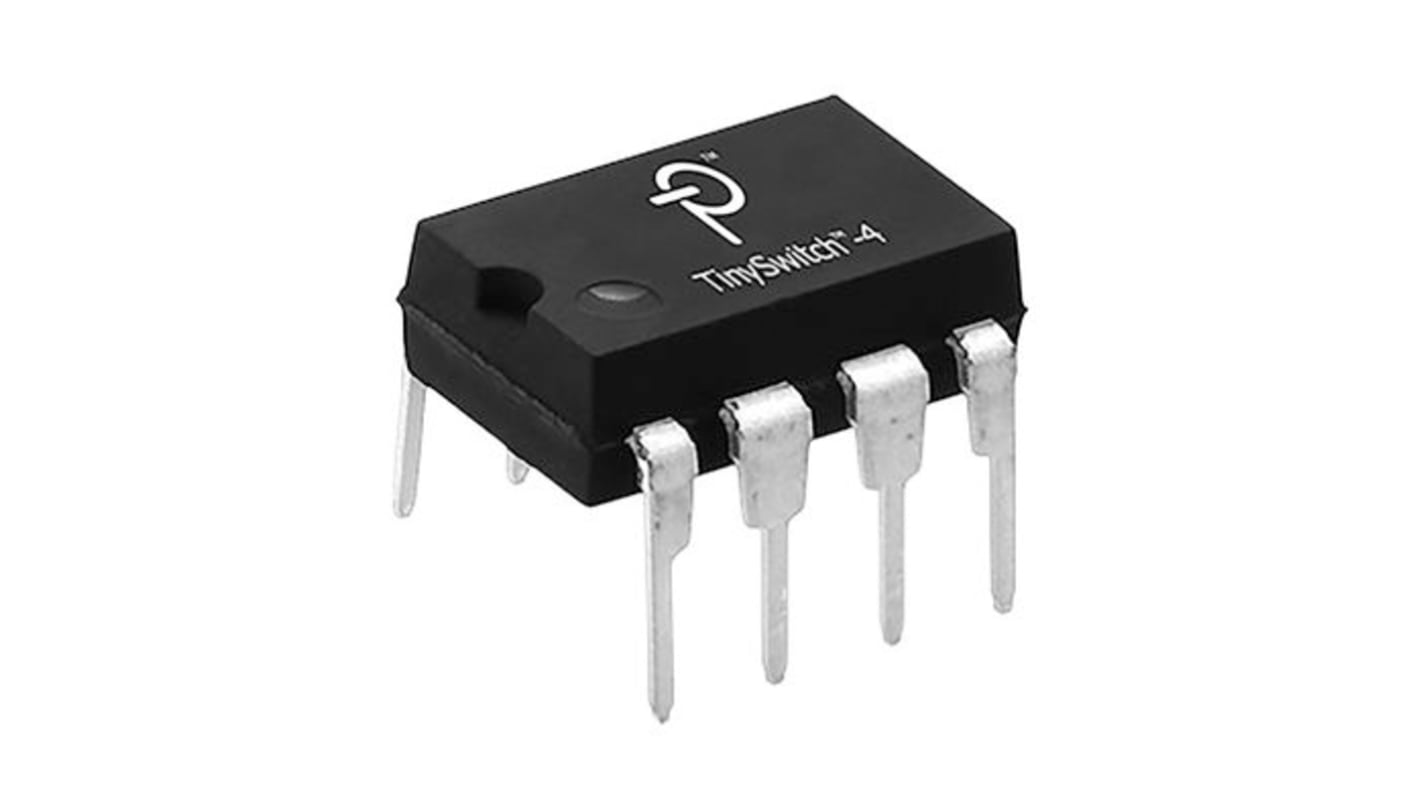

Convertitori c.a.-c.c. offline serie TinySwitch-4
Una gamma di convertitori c.a. - c.c. off-line ad efficienza energetica da Power Integrations. La serie TinySwitch-4 prevede l'uso di un MOSFET di potenza ad alta tensione e controller alimentatore di flyback ON/OFF in un unico contenitore compatto. Questi dispositivi sono caratterizzati da un'eccellente efficienza in assenza di carico e con carichi leggeri, risposta estremamente rapida ai transienti e sono disponibili sia in opzioni a foro passante che SMT.
La potenza di sovraccarico con compensazione della linea riduce la variazione del sovraccarico massimo nella gamma di tensioni di ingresso
Controllo ON/OFF semplice, non richiede compensazione del circuito chiuso
Soglia di corrente selezionabile tramite valore del condensatore BP/M
Auto-polarizzato: nessun avvolgimento di polarizzazione o componenti di polarizzazione
Il jitter della frequenza riduce il costo del filtro EMI
I piedini di uscita semplificano la dissipazione del calore dal circuito stampato
Protezione con accurato spegnimento termico isteretico con ripristino automatico
Il riavvio automatico offre il <3% della massima potenza durante i cortocircuiti e le condizioni di guasto ad anello aperto
Dispersione estesa di alta tensione tra drain MOSFET e tutti gli altri pin
Conforme a tutte le norme internazionali relative all'efficienza energetica
Assenza di carico <30 mW con avvolgimento di polarizzazione, <150 mW a 265 V c.a. senza avvolgimento di polarizzazione
Controllo ON/OFF semplice, non richiede compensazione del circuito chiuso
Soglia di corrente selezionabile tramite valore del condensatore BP/M
Auto-polarizzato: nessun avvolgimento di polarizzazione o componenti di polarizzazione
Il jitter della frequenza riduce il costo del filtro EMI
I piedini di uscita semplificano la dissipazione del calore dal circuito stampato
Protezione con accurato spegnimento termico isteretico con ripristino automatico
Il riavvio automatico offre il <3% della massima potenza durante i cortocircuiti e le condizioni di guasto ad anello aperto
Dispersione estesa di alta tensione tra drain MOSFET e tutti gli altri pin
Conforme a tutte le norme internazionali relative all'efficienza energetica
Assenza di carico <30 mW con avvolgimento di polarizzazione, <150 mW a 265 V c.a. senza avvolgimento di polarizzazione
Convertitori c.a -c.c., Power Integrations
Specifiche
Attributo | Valore |
---|---|
Tensione massima in ingresso | 265 V c.a. |
Tipo di montaggio | Su foro |
Numero pin | 7 |
Corrente di uscita massima | 1.35A |
Dimensioni | 9.83 x 6.6 x 3.68mm |
Tipo di package | DIP |
Gamma di tensioni in ingresso | 85 → 265 V c.a. |
Limite di corrente | 374mA |
Tensione minima in ingresso | 85 V c.a. |
Massima temperatura operativa | +150 °C |
Lunghezza | 9.83mm |
Larghezza | 6.6mm |
Altezza | 3.68mm |
Minima temperatura operativa | -40 °C |
Gamma di temperature operative | -40 → +150 °C |
Tensione di alimentazione operativa tipica | 230 V ca |
Gamma di correnti in uscita | Massimo 1350 mA |
Tensione di uscita minima | 50 V c.c. |
Gamma di tensione in uscita | Minimo 50 V c.c. |
