- Codice RS:
- 183-0702
- Codice costruttore:
- THN 15-4823WI
- Costruttore:
- TRACOPOWER
Prodotto non a stock - in consegna appena disponibile
Prezzo per Unità
45,43 €
(IVA esclusa)
55,42 €
(IVA inclusa)
Unità | Per unità |
---|---|
1 - 4 | 45,43 € |
5 - 9 | 44,07 € |
10 - 24 | 42,70 € |
25 - 49 | 41,34 € |
50 + | 39,98 € |
- Codice RS:
- 183-0702
- Codice costruttore:
- THN 15-4823WI
- Costruttore:
- TRACOPOWER
Documentazione Tecnica
Normative
- Paese di origine:
- TW
Dettagli prodotto

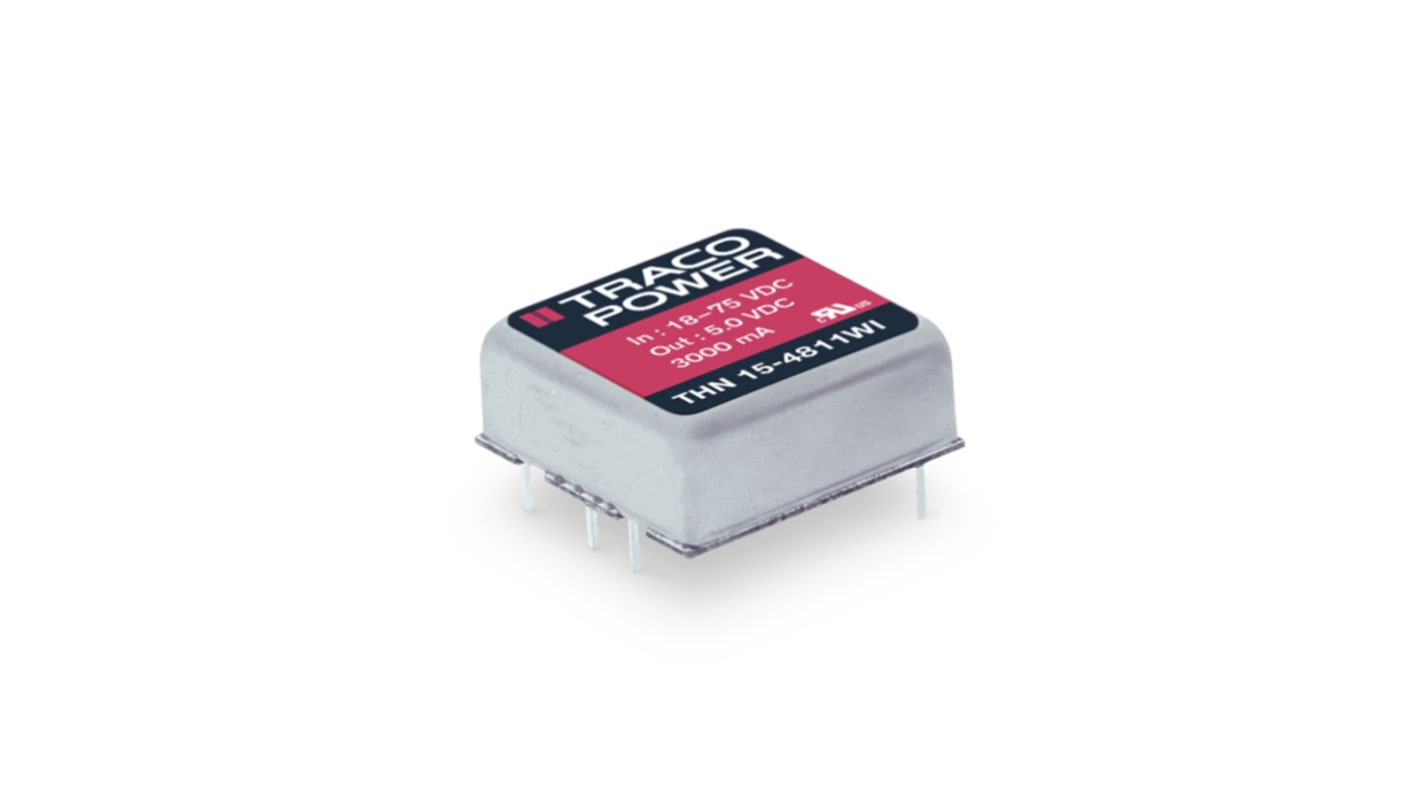

La serie THN-15WI è l'ultima generazione di moduli convertitori c.c.-c.c. ad alte prestazioni che definiscono nuovi standard per la densità di potenza. Questo prodotto con 15W viene fornito in un contenitore metallico schermato incapsulato con dimensioni di soli 1,0" x 1,0" x 0,4" e occupa il 50% (!) di spazio sulla scheda in meno. Tutti i modelli sono dotati di un'ampia gamma di tensioni di ingresso 4:1 e di tensioni di uscita regolate con precisione. Il design Advanced Circuit garantisce un'elevata efficienza fino all'87%, consentendo una temperatura d'esercizio compresa tra -40 °C e +85 °C (con riduzione di potenza). Ulteriori caratteristiche includono L'Accensione/Spegnimento remoto e l'uscita regolabile. Le applicazioni tipiche di questi convertitori sono le apparecchiature a batteria, la strumentazione mobile, le architetture di alimentazione distribuite nelle comunicazioni e nell'elettronica industriale e ovunque lo spazio sul circuito stampato sia fondamentale.
Il più piccolo convertitore 15W incapsulato! Dimensioni ultra compatte: 1,0 poll. x 1,0 poll. x 0,4 poll.
Contenitore metallico sagomato con piastra di base isolata
Gamme di ingresso UltraWide 4:1 da 9 a 36 V CC o 18-75VDC
Regolazione della tensione di uscita
Tensione di isolamento I/O 1500 V CC
Efficienza molto elevata fino all'87%
Temperatura d'esercizio: Da –40°C a +85°C.
On/off remoto
Contenitore metallico sagomato con piastra di base isolata
Gamme di ingresso UltraWide 4:1 da 9 a 36 V CC o 18-75VDC
Regolazione della tensione di uscita
Tensione di isolamento I/O 1500 V CC
Efficienza molto elevata fino all'87%
Temperatura d'esercizio: Da –40°C a +85°C.
On/off remoto
Specifiche
Attributo | Valore |
---|---|
Tensione di uscita | ±15V cc |
Gamma della tensione di ingresso | 18 → 75 V c.c. |
Potenza nominale | 15W |
Tensione di ingresso nominale | 48 V c.c. |
Corrente di uscita | ±500mA |
Tipo di montaggio | Attraverso foro |
Tipo isolato | Sì |
Numero di uscite | 2 |
Contenitore | 1 x 1 in |
Tensione di isolamento | 1.6kV cc |
Lunghezza | 25.4mm |
Larghezza | 25.4mm |
Profondità | 9.9mm |
Serie | THN 15WI |
Regolazione del carico | 1 (Balanced Load) %, 5 (Unbalanced Load) % |
Standard soddisfatti | EN 55032, EN 60950-1, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, IEC 60950-1, UL 94V-0, UL/cUL 60950-1 |
Temperatura massima | +85°C |
Efficienza | 87% |
Temperatura minima | -40°C |
