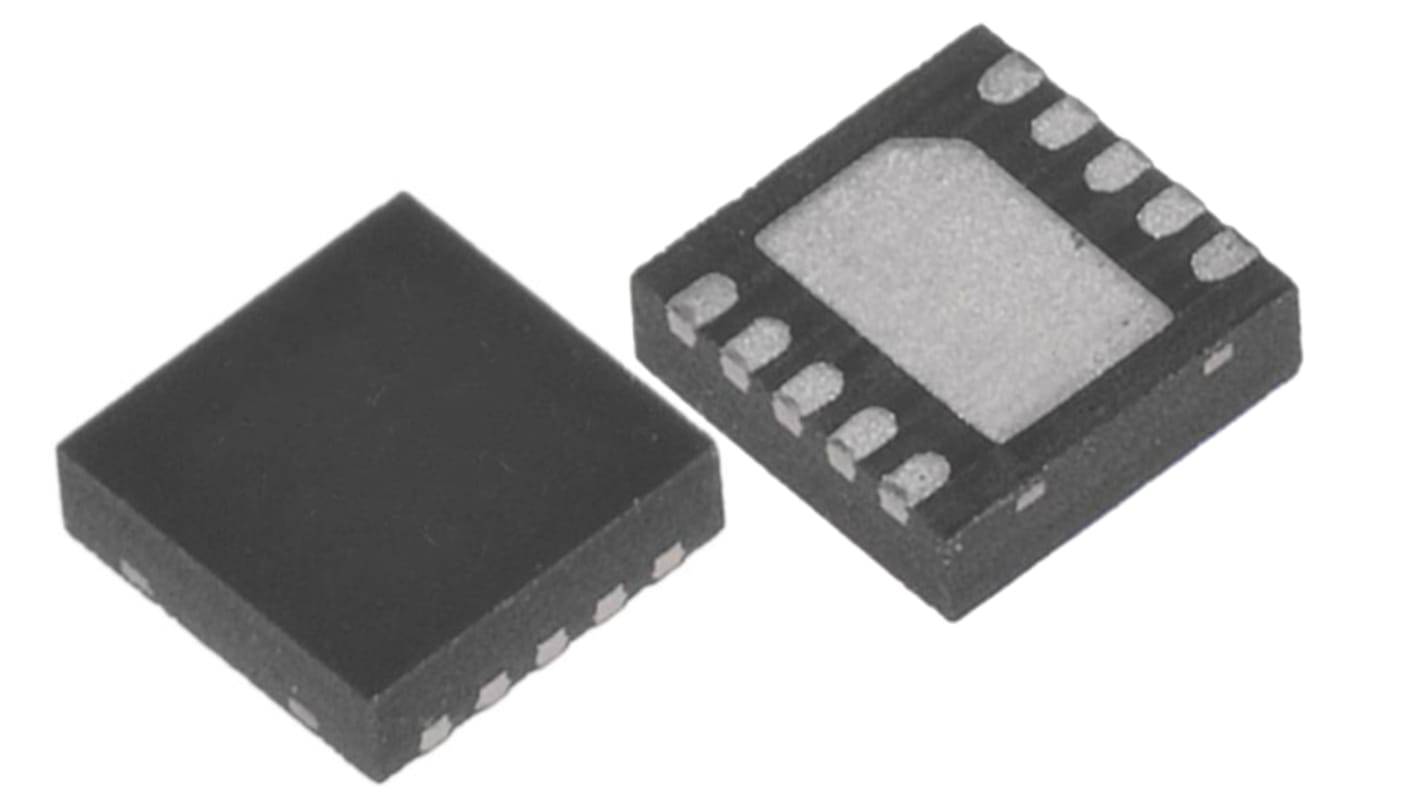

Convertitore c.c./c.c. Analog Devices LT3472EDD#PBF, Output max 34 V, Regolabile, Input max 16V, Output min 350 mA, 2
- Codice RS:
- 216-8578
- Codice costruttore:
- LT3472EDD#PBF
- Costruttore:
- Analog Devices
Sconto per quantità disponibile
Prezzo per 1 confezione da 2 unità*
14,74 €
(IVA esclusa)
17,98 €
(IVA inclusa)
Consegna GRATUITA per ordini a partire da 60,00 €
Ultimi pezzi su RS
- 18 unità ancora disponibili, pronte per la spedizione da un'altra sede.
Unità | Per unità | Per confezione* |
|---|---|---|
| 2 - 8 | 7,37 € | 14,74 € |
| 10 - 18 | 7,23 € | 14,46 € |
| 20 - 48 | 7,075 € | 14,15 € |
| 50 - 98 | 6,665 € | 13,33 € |
| 100 + | 6,08 € | 12,16 € |
*prezzo indicativo
- Codice RS:
- 216-8578
- Codice costruttore:
- LT3472EDD#PBF
- Costruttore:
- Analog Devices
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | Analog Devices | |
| Tipo prodotto | Convertitore c.c./c.c. | |
| Tensione di uscita massima | 34V | |
| Tensione minima di ingresso | 2.2V | |
| Tensione massima di ingresso | 16V | |
| Corrente di uscita minima | 350mA | |
| Topologia | CC-CC | |
| Tipo uscita | Regolabile | |
| Tipo montaggio | Superficie | |
| Frequenza di commutazione massima | 1.4MHz | |
| Tipo di package | DFN | |
| Minima temperatura operativa | -40°C | |
| Numero pin | 10 | |
| Temperatura massima di funzionamento | 125°C | |
| Serie | LT3472 | |
| Standard/Approvazioni | No | |
| Tensione di uscita minima | -34V | |
| Standard automobilistico | No | |
| Seleziona tutto | ||
|---|---|---|
Marchio Analog Devices | ||
Tipo prodotto Convertitore c.c./c.c. | ||
Tensione di uscita massima 34V | ||
Tensione minima di ingresso 2.2V | ||
Tensione massima di ingresso 16V | ||
Corrente di uscita minima 350mA | ||
Topologia CC-CC | ||
Tipo uscita Regolabile | ||
Tipo montaggio Superficie | ||
Frequenza di commutazione massima 1.4MHz | ||
Tipo di package DFN | ||
Minima temperatura operativa -40°C | ||
Numero pin 10 | ||
Temperatura massima di funzionamento 125°C | ||
Serie LT3472 | ||
Standard/Approvazioni No | ||
Tensione di uscita minima -34V | ||
Standard automobilistico No | ||
Il regolatore switching a doppio canale LT3472 di Analog Devices genera uscite positive e negative per la polarizzazione degli imager CCD. Il dispositivo offre fino a –8V a 50mA e 15V a 20mA da una cella agli ioni di litio, fornendo polarizzazione per molti imager CCD più diffusi. Switching a 1,1 MHz, il modello LT3472 utilizza piccoli condensatori a profilo basso e induttori e genera uscite a bassa rumorosità facili da filtrare. I diodi Schottky sono interni e le tensioni di uscita sono impostate con una resistenza per canale, riducendo il numero di componenti esterni.
Diodi Schottky interni
Soft start programmabile con condensatore
Sequenziamento: L'uscita positiva raggiunge l'88% del valore finale prima dell'inizio dell'uscita negativa
Richiede un solo resistore per impostare la tensione di uscita
La frequenza di commutazione costante assicura uscite a bassa rumorosità
