- Codice RS:
- 876-2699
- Codice costruttore:
- PSD-30B-24
- Costruttore:
- MEAN WELL
3 Disponibile per la consegna entro 1 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa/UK)
Prezzo per Unità
23,20 €
(IVA esclusa)
28,30 €
(IVA inclusa)
Unità | Per unità |
---|---|
1 - 4 | 23,20 € |
5 - 9 | 22,51 € |
10 - 24 | 21,81 € |
25 - 49 | 21,11 € |
50 + | 20,42 € |
- Codice RS:
- 876-2699
- Codice costruttore:
- PSD-30B-24
- Costruttore:
- MEAN WELL
Documentazione Tecnica
Normative
Dettagli prodotto

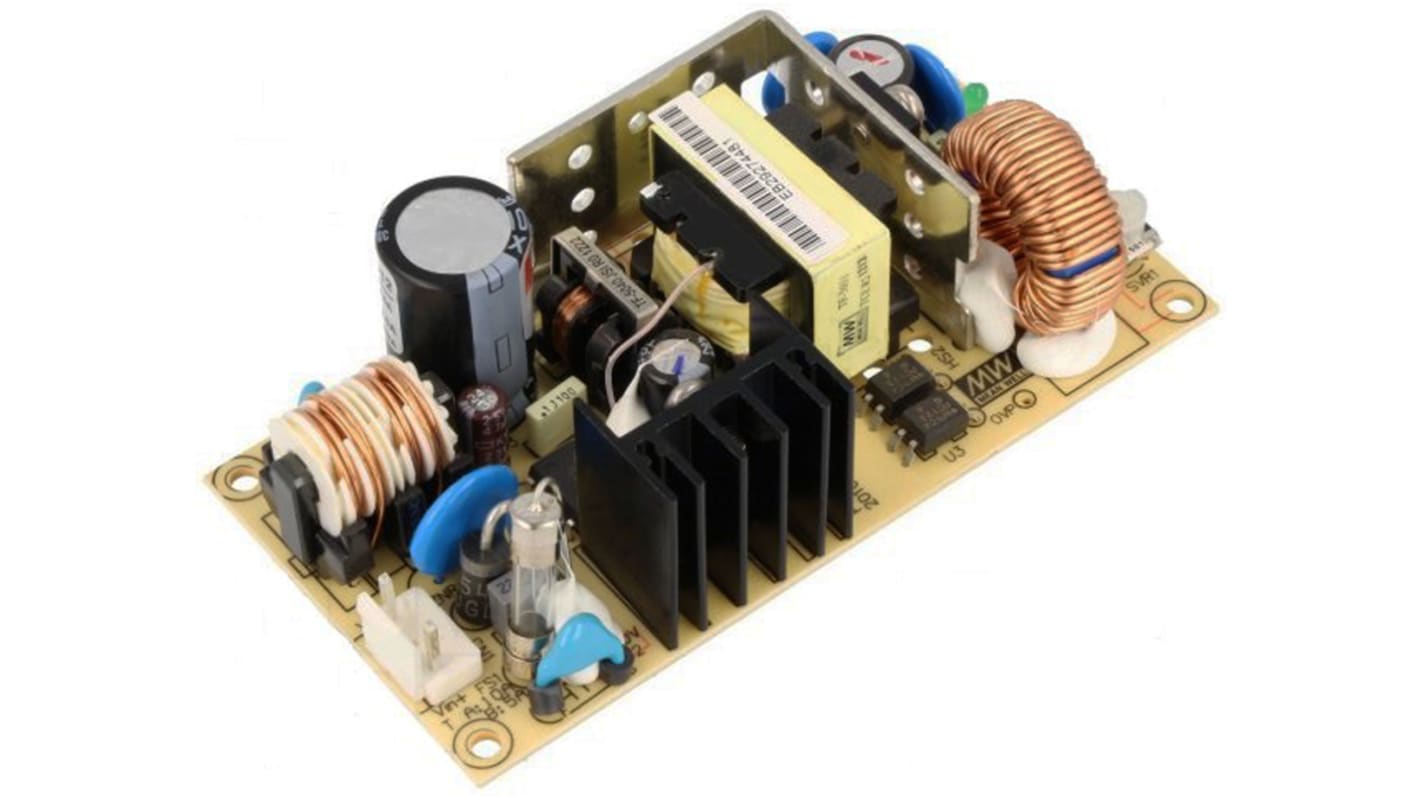

Convertitore c.c.-c.c. con modulo di uscita singolo Mean Well (serie PSD-30)
La serie PSD-30 Mean Well offre affidabilità insieme a un'ottima accessibilità. Questa serie di convertitori c.c.-c.c. è estremamente conforme agli standard industriali come EN55032, EN61000-4-2,3,4,6,8 e molto altro ancora. Leggera e compatta, la serie PSD è perfetta per applicazioni/progetti che richiedono un ingombro ridotto.
Questa serie è abbastanza robusta da funzionare a temperature da -20 a +60℃, presenta ripple e rumorosità ridotti e un'ottima efficienza.
Questa serie è abbastanza robusta da funzionare a temperature da -20 a +60℃, presenta ripple e rumorosità ridotti e un'ottima efficienza.
(Serie) caratteristiche e vantaggi:
• Raffreddamento per convezione naturale
Massima convenienza, alta affidabilità
• filtro EMI incorporato per ripple e rumore più bassi
1500V • DI ISOLAMENTO I/O C.A.
Garanzia del costruttore di 2 anni
Massima convenienza, alta affidabilità
• filtro EMI incorporato per ripple e rumore più bassi
1500V • DI ISOLAMENTO I/O C.A.
Garanzia del costruttore di 2 anni
(Serie) specifiche di ingresso:
Correnti c.c. da 4,5 a/12V, 2,5 a/24V e 1,1 a/48V •.
• efficienza nominale dal 77% all'83%
• efficienza nominale dal 77% all'83%
(Serie) specifiche di uscita:
Correnti nominali da 1 • a 5A
• gamme di corrente da 0 a 5A
• 50ms, configurazione 2s, tempo di salita e di attesa a pieno carico
• gamme di corrente da 0 a 5A
• 50ms, configurazione 2s, tempo di salita e di attesa a pieno carico
Conformità e protezione (serie):
potenza di uscita nominale •105 ∼150%
• inversione di polarità tramite un fusibile interno
• recupero modalità Hiccup (recupero automatico dopo la rimozione del guasto)
• norme di sicurezza: Approvazione EAC TP TC 004, approvazione IEC 62368-1 CB da Dekra
• immunità ai EMS: Conformità a EN61000-4-2,3,4,6,8; ENV50204, EN 55024, livello industria leggera, criteri A, EAC TP TC 020
• inversione di polarità tramite un fusibile interno
• recupero modalità Hiccup (recupero automatico dopo la rimozione del guasto)
• norme di sicurezza: Approvazione EAC TP TC 004, approvazione IEC 62368-1 CB da Dekra
• immunità ai EMS: Conformità a EN61000-4-2,3,4,6,8; ENV50204, EN 55024, livello industria leggera, criteri A, EAC TP TC 020
Specifiche
Attributo | Valore |
---|---|
Tensione di uscita | 24V cc |
Gamma della tensione di ingresso | 18 → 36 V c.c. |
Potenza nominale | 30W |
Tensione di ingresso nominale | 24 V c.c. |
Corrente di uscita | 1.25A |
Tipo di montaggio | Montaggio a telaio |
Tipo isolato | Sì |
Numero di uscite | 1 |
Tensione di isolamento | 1.5kV ac |
Lunghezza | 101.6mm |
Larghezza | 50.8mm |
Profondità | 30mm |
Serie | PSD 30 |
Regolazione del carico | ±1% |
Efficienza | 83% |
Temperatura minima | -20°C |
Standard soddisfatti | Certificazione CE, EN 55022 (CISPR22) classe B, EN 55024, EN 61000-4-2, -3, -4, -6, -8, ENV 50204 |
Temperatura massima | +60°C |
