Condizionatore di segnale Kübler

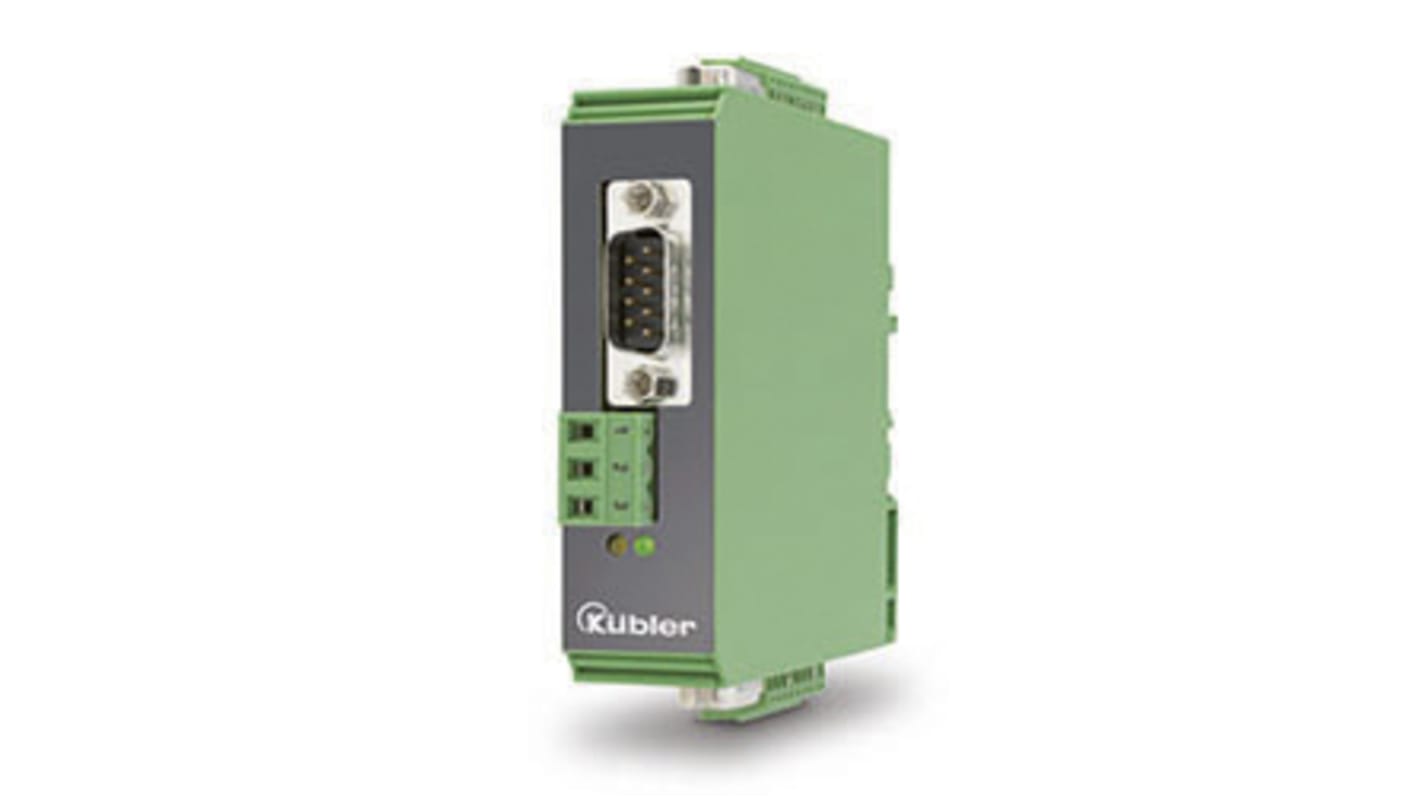

Il divisore di segnale SP 1SC-2SC2D viene utilizzato per distribuire segnali da encoder SinCos o sistemi di misurazione senza perdita e senza problemi a diversi dispositivi terminal. Dispone di 2 uscite SinCos e 2 uscite incrementali (HTL o TTL / RS422). I dispositivi terminal collegati possono essere opzionalmente controllati con segnali SinCos o con impulsi incrementali. Il modulo può essere montato facilmente e comodamente in un armadio su una guida DIN standard.

Alimentazione encoder 5 V o 24 V (commutabile).
Ingresso segnale encoder nel formato 1 Vpp:SIN+ / SIN- / COS+ / COS- / REF+ / REF-.
Due uscite SinCos con lo stesso formato dell'ingresso.
Due uscite incrementali nel formato A, /A, B, /B, 0, /0 individuali.
Regolabile per livello TTL/RS422 o HTL (10 ... 30 V CC).
Frequenza massima di ingresso SinCos 500 kHz.
