Driver con trasparenza HART PR Electronics serie 9100, ATEX

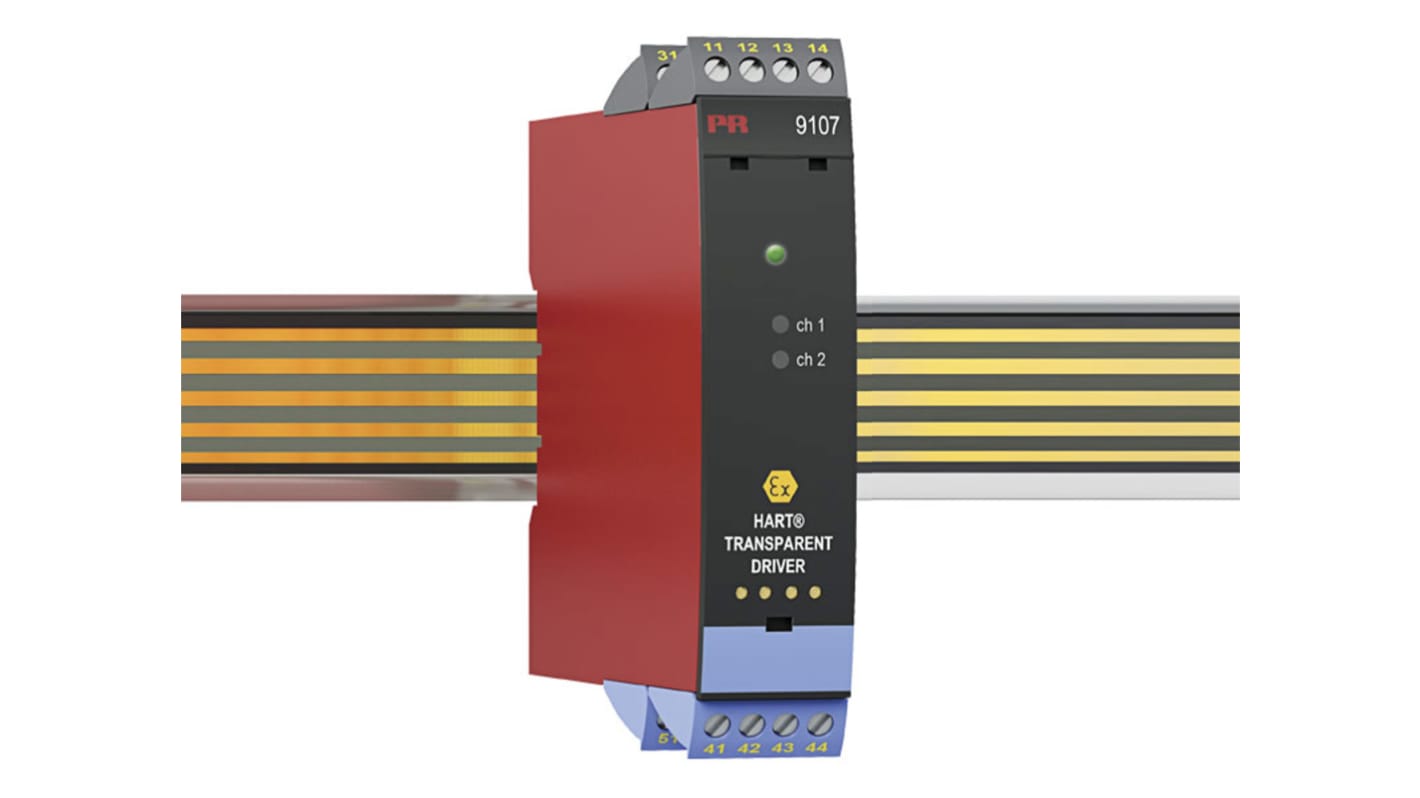

Driver trasparente HART 9107B PR Electronics per il funzionamento e il controllo dell'azionamento di convertitori i/P, valvole e indicatori montati in aree pericolose. Il funzionamento dei dispositivi HART è possibile poiché l'unità trasmette segnali di comunicazione HART in modo bidirezionale. Utilizzati ovunque, i livelli di energia intrinsecamente sicuri devono essere inviati a dispositivi situati in un'atmosfera infiammabile. Il modello 9107B è stato progettato, sviluppato e certificato per l'uso in applicazioni SIL 2 in conformità ai requisiti IEC 61508.

• può essere montato nella zona sicura o nella zona 2 / Cl. 1, div. 2 e trasmette segnali alla zona 0, 1, 2 e alla zona 20, 21, 22 comprese zone minerarie / classe I/II/III, div. 1, gr. A-G.
• Configurazione e monitoraggio tramite display anteriore rimovibile (PR 4501)
Isolamento galvanico • 2,6 kV c.a. tra ingresso, uscita e alimentazione
• selezione della funzione diretta o invertita per ciascun canale tramite PR 4501
• monitoraggio degli eventi di errore interno tramite il singolo relè di stato e/o un segnale elettronico collettivo
• Progettato, sviluppato e certificato per l'uso in applicazioni SIL 2
• il LED anteriore indica lo stato di funzionamento e il malfunzionamento
• può essere fornito separatamente o installato su guida di alimentazione, tipo PR 9400
• rilevamento guasti della linea di uscita
•montaggio su guida DIN

I trasmettitori universali 9107B sono programmabili tramite il modulo display rimovibile PR 4501 (238-0641). Il modulo 4501 consente di programmare una vasta gamma di parametri di ingresso e uscita in modo semplice e sicuro. Insieme a funzioni avanzate come la calibrazione a 2 punti, la simulazione del processo e la diagnostica.
Con un menu semplice e un testo esplicativo, il 4501 è estremamente facile da navigare. Le funzioni vengono visualizzate chiaramente sul display LCD a 4 righe anche in condizioni di scarsa illuminazione. La riga 1 mostra il segnale di ingresso, la riga 2 mostra le unità e la riga 3 mostra l'uscita analogica o il numero di identificazione. La riga 4 mostra lo stato della comunicazione e del relè. Inoltre, il modello 4501 è dotato di protezione con password. L'accesso alla programmazione può essere bloccato assegnando una password che viene salvata comodamente nel trasmettitore 9107B. Ciò garantisce un elevato grado di protezione e impedisce qualsiasi modifica non autorizzata alla configurazione.

Il protocollo HART è uno schema di comunicazione digitale a bassa velocità che viene eseguito su un segnale di corrente da 4 a 20 ma. Poiché i circuiti da 4 a 20 ma sono comunemente utilizzati nell'industria, il protocollo HART è facile da implementare, da usare e da risolvere. I dispositivi che comunicano tramite HART sono molto diffusi in molti settori.
